Реферат



Изобретение относится к технике виброиспытаний и обеспечивает расширение эксплуатационных возможностей вибростенда за счет создания двухкомпонентных или однокомпонентных частотно-модулированных колебаний в двух ортогональных плоскостях. Усовершенствование заключается в оснащении вибростенда вторым упругим элементом 10 в виде параллелепипеда, установленным перпендикулярно первому упругому элементу 7 и соединенным вершинами, лежащими на одной из его диагоналей, с вершинами первого упругого элемента, лежащими на его второй диагонали, и двумя дополнительными виброплатформами 11, 12, соединенными со вторым упругим элементом в вершинах, лежащих на его второй диагонали. Виброплатформы 4 и 5 совершают двухкомпонентные колебания в плоскости XOZ, а виброплатформы 11 и 12 - в плоскости XOY. 2 ил.

СОКХ3 сОf1I IСКИW

COI ИАЛИС1ИЧЕСКИ:

РЕСПУБЛИК

rsIIs G 01 M 7/06

I ОСУДАРСТВЕННЫЙ KOMVIIF. f

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫ!ИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю 7 1/ Bzg 4 цу ц б V 1

Puz 2 (61) 1564501 (21) 4633300/28 (22) 09.01.89 (46) 15,07.91. Бюл. ¹ 26 (72) А.И. Александров и В.Г. Терехов (53) 620.178.5(088.8) (56) Авторское свидетельство СССР № 1564501, кл, G 01 M 7/00, 1988. (54) ВИБРОСТЕНД (57) Изобретение относится к технике виброиспытаний и обеспечивает расширение эксплуатационных воэможностей вибростенда за счет создания двухкомпонентных или однокомпонентных частотно-модулированных колебаний в двух ортогональных,, Ж„„1663470 А2 плоскостях. Усовершенствование заключается в оснащении вибростенда вторым упругим элементом 10 в виде параллелограмма, установленным перпендикулярно первому упругому элементу 7 и соединенным вершинами, лежащими на одной из его диагоналей. с вершинами первого упругого элемента, лежащими на его второй диагонали, и двумя дополнительными виброплатформами 11 и 12, соединенными с вторым упругим элементам в вершинах. лежащих на его второй диагонали. Виброплатформы 4 и

5 совершают двухкомпонентые колебания в плоскости X0Z, а виброплатформы 11 и 12— в плоскости XOY. 2 ил. о © (Сл) Д

О ( Э

1663470

15

30

55

Изобретение относится к испытательной технике, а именно к вибростендам, и может быть использовано при испытании изделий и калибровке вибродатчиков в условиях воздействия двухкомпонентных или однокомпонентных частотно-модулированных колебаний, Цель изобретения — расширение эксплуатационных возможностей вибростенда путем создания двухкомпонентных или однокомпонентных частотно-модулированных колебаний в двух ортогональных плоскостях.

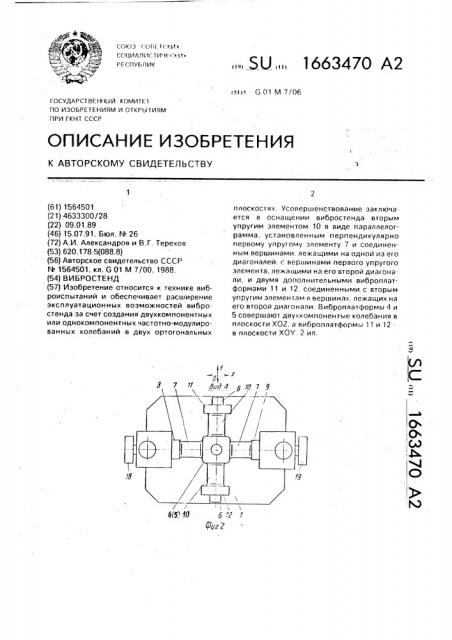

На фиг, 1 схематично изображен предлагаемый вибростенд, главный вид; на фиг.

2 — вид А на фиг. 1.

Вибростенд содержит корпус 1, два соосно установленных в нем пьезовибратора

2 и 3, соосно установленные виброплатформы 4 и 5 для закрепления испытуемых изделий 6.первый упругий элемент 7, служащий для связи пьезовибраторов 2 и 3 с виброплатформами и выполненный в виде параллелограмма с жесткими накладками 8 и 9 в его вершинах, лежащих на одной его диагонали, совпадающей с рабочей осью пьеэовибраторов 2 и 3, второй упругий элемент 10 в виде. параллелограмма, установленный перпендикулярно первому упругому элементу 7 и соединенный вершинами, лежащими на одной из его диагоналей, с вершинами первого упругого элемента 7, лежащими на его второй диагонали и соединенными с виброплатформами 4 и 5, две дополнительные виброплатформы 11 и 12, соединенные с вторым упругим элементом

10 в вершинах, лежащих на его второй диагонали, упругую перемычку 13 расположенную по второй диагонали параллелограмма первого упругого элемента 7, автоколебательную систему возбуждения поперечных колебаний упругой перемычки 13, включающую вибровозбудитель 14 и виброприемник

15, например, электромагнитные, включенные по известной схеме, Вибростенд может быть снабжен также источником постоянного напряжения (не показан), соединенным с пьезовибраторами 2 и 3, и установленными в корпусе 1 винтами 16 и 17, с помощью которых через шайбы 18 и 19 осуществляется регулировка поджатия пьезовибраторов

2 и 3 к жестким накладкам 8 и 9.

Вибростенд работает следующим образом, Для создания двух компонентных колебаний необходимо подать на пьезовибраторы 2 и 3 противофазные синусоидальные напряжения и одновременно возбудить поперечные автоколебания упругой перемычки 13. При этом пьезовибраторы 2 и 3 обеспечивают колебания упругих элементов 7 и 10 и виброплатформ 4, 5, 11 и 12 как единого целого по оси Х, а поперечные автоколебания перемычки 13 вызывают противофазные колебания пар виброплатформ

4 и 5, 11 и 12 по осям Z u Y соответственно, В результате сложения ортогональных колебаний испытуемые изделия 6, закрепленные на виброплатформах 4 и 5, совершают двухкомпонентые колебания в плоскости

X0Z, a и э д еeл ия, закрепленные на виброплатформах 11 и 12, — в плоскости XOY

Однокомпонентн ые частотно-модулированные колебания создаются при одновременном возбуждении поперечных автоколебаний упругой перемычки 13 и запитывании пьезовибраторов 2 и 3 синфазным синусоидальным напряжением, следствием чего является периодическое изменение усилия натяжения перемычки 13 и модулирование частоты колебаний виброплатформ с испытуемыми изделиями. Колебания виброплатформ 4, 5 и 11, 12 являются ортогональными (соответственно по оси Z u

Y).

Таким образом, предлагаемый стенд обладает более широкими эксплуатационными возможностями, так как изделия на нем могут быть испытаны на воздействие двухкомпонентных или однокомпонентных частотно-модулированных колебаний в двух плоскостях, Кроме того, наличие четырех виброплатформ (вместо двух) позволяет увеличить производительность испытаний, Формула изобретения

Вибростенд по авт. св. М 1564501, о тл и ч а ю шийся тем, что, с целью расширения эксплуатационных возможностей путем создания двухкомпонентных или однокомпонентных частотно-модулированных колебаний в двух ортогональных плоскостях, он снабжен вторым упругим элементом в виде параллелограмма, установленнымм перпендикуля рно первому упругому элементу и соединенным вершинами, лежащими на одной из его диагоналей, с вершинами первого упругого элемента, лежащими на его второй диагонали, и двумя дополнительными виброплатформами, соединенными с вторым упругим элементом в вершинах, лежащих на его второй диагона, ли.
