Способ испытания материалов на изнашивание

Способ испытания материалов на изнашивание

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям и оценке работоспособности, например, деталей летательных аппаратов, винтов и т. п. Цель изобретения - приближение условий испытания к реальным условиям изнашивания деталей летательных аппаратов. Способ реализуется следующим образом. Вращают образец, прикладывают к нему изгибающий момент и одновременно изнашивают потоком газовой среды, который подают либо попутно, либо навстречу движению изнашиваемой поверхности. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Движущийся (21) 4454765/28 (22) 04.07.88 (45) 15.07,91. Бюл. N. 26, (71) Белорусский институт инженеров железнодорожного транспорта ,(72) Л.А. Сосновский (53) 620,178.16(088,8) (56) Авторское свидетельство СССР

hk 1341538, кл. G 01 N 3/56, 1977. (54) СПОСОБ ИСПЫТАНИЯ МАТЕРИАЛОВ

НА ИЗНАШИВАНИЕ

Ä., Û „„1663504 А1 (57) Изобретение относится к испытаниям и оценке работоспособности, например деталей летательных аппаратов, винтов и т.п.

Цель изобретения — приближение условий испытания к реальным условиям изнашивания деталей летательных аппаратов. Способ реализуется следующим образом. Вращают образец, прикладывают к нему изгибающий момент и одновременно изнашивают потоком газовой среды, который подают либо попутно. либо навстречу движению изнашиваемой поверхности. 2 ил, 1663504

Изобретение относится к испытаниям и оценке работоспособности, например деталей летательных аппаратов, винтов и т.п.

Составитель Д. Дергобузов

Редактор Н. Горват Техред M,Moðãåíòàë Корректор О. Кравцова

Заказ 2261 Тираж 393, Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Цель изобретения — приближение условий испытаний к реальным условиям изнашивания деталей летательных аппаратов.

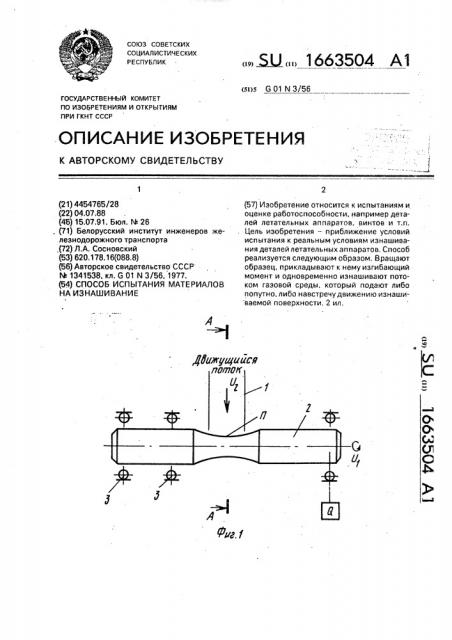

На фиг. 1 показана принципиальная схема взаимодействия потока газовой среды с образцом; на фиг. 2 — сечение А-А на фиг. 1.

Устройство для реализации способа содержит приспособление (не показано) для подачи потока 1 газовой среды, длинномерный образец 2, установленный с возможностью вращения в опорах 3, приспособление (не показано) для приложения изгибающего момента эа счет силы Q.

Способ реализуется следующим образом.

Вращают длинномерный образец 2, прикладывают к нему изгибающий момент и одновременно изнашивают потоком газовой среды с абразивными и/или жидкими частицами, которые подают либо попутно, либо навстречу движению изнвшиваемой поверхности по касательной к ней, Пример . Изнашивали образец 2 диаметромф20, изнашиваемая поверхность была выполнена вогнутой (радиус кривиэны R 40). При вращении образца 2 возникал циклически изменяющийся момент (частота 100 Гц), а на поверхности образца напряжения достигали 200 — 400 МПа.

5 Одновременно на образец 2 подавали воздух, содержащий частицы пыли. Условия подачи потока 1 по первому варианту навстречу (поток 2 или 2") движению поверхности образца 2, а по второму ва10 рианту попутно (поток 2") движению поверхности образца 2, Формула изобретения

15 Способ испытания материалов на изнашивание, заключающийся в том, что вращают длинномерный образец, прикладывают к нему изгибающий момент и одновременно изнашивают его поверхность и опреде20 ляют износостойкость образца, о т л и ч аю шийся тем, что, с целью приближения условий испытания к реальным условиям изнашивания деталей летательных аппаратов, изнашивание осуществляют пото25 ком газовой среды с абразивными и/или жидкими частицами, который направляют либо навстречу, либо попутно движению изнашиваемой поверхности образца по касательной к ней, 30
