Способ определения потерь электромагнитной энергии в радиопрозрачном образце

Способ определения потерь электромагнитной энергии в радиопрозрачном образце

Иллюстрации

Показать все

Реферат



Изобретение относится к радиоизмерениям. Цель изобретения - повышение точности измерений. В данном способе определения потерь исследуемый радиопрозрачный образец 3 облучается электромагнитной энергией. Величина прошедшего сигнала измеряется при различных угловых положениях образца 3 относительно направления облучения. Для повышения точности измерения дополнительно измеряется ширина диаграммы направленности приемной антенны 6 в азимутальной и угломестной плоскостях в отсутствии и при наличии образца 3. Далее по формуле определяется величина потерь образца 3. В измеренное значение потерь вносится поправка за счет искажения диаграммы направленности антенны 6 при наличии образца 3 и тем самым повышается точность измерений. 1 ил.

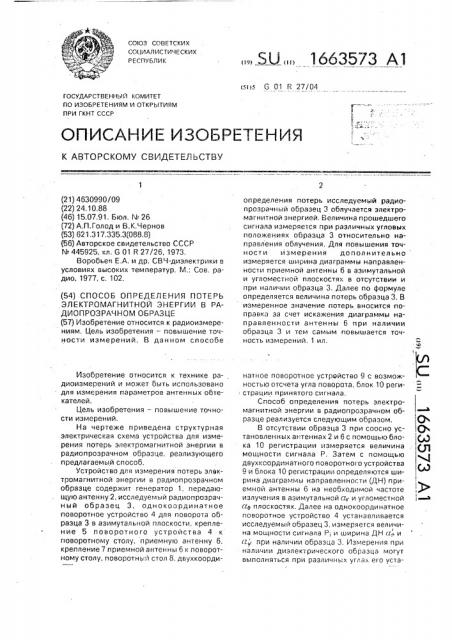

СО!ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

s G 01 R 27/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР т аи .т

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4630990/09 (22) 24.10,88 (46) 15.07,91. Бюл. № 26 (72) А.П.Голод и В.К.Чернов (53) 621,317.335,3(088.8) (56) Авторское свидетельство СССР

¹ 445925, кл, G 01 R 27/26, 1973.

Воробьев Е.А, и др. СВЧ-диэлектрики в условиях высоких температур, М,: Сов. радио, 1977, с. 102. (54) СПОСОБ ОПРЕДЕЛЕ(НИЯ ПОТЕРЬ

ЭЛЕКТРОМАГНИТНОЙ ЭНЕРГИИ В РАДИОПРОЗРАЧНОМ ОБРАЗЦЕ (57) Изобретение относится к радиоизмерениям. Цель изобретения — повышение точности измерений. В данном способе

Изобретение относится к технике радиоизмерений и может быть использовано для измерения параметров антенных обтекателей.

Цель изобретения — повышение точности измерений.

На чертеже приведена структурная электрическая схема устройства для измерения потерь электромагнитной энергии в радиопрозрачном образце, реализующего предлагаемый способ.

Устройство для измерения потерь электромагнитной энергии в радиопрозрачном образце содержит генератор 1, передающую антенну 2, исследуемый радиопрозрачный образец 3, однокоординатное поворотное устройство 4 для поворота образца 3 в азимутальной плоскости, крепление 5 поворотного устройства 4 к поворотному столу, приемную антенну 6, крепление 7 приемной антенны 6 к поворотному столу, поворотный стол 8, двухкоорди,, Й2„„1663573 А1 определения потерь исследуемый радиопрозрачный образец 3 облучается электромагнитной энергией. Величина прошедшего сигнала измеряется при различных угловых положениях образца 3 относительно направления облучения. Для повышения точности измерения дополнительно измеряется ширина диаграммы направленности приемной антенны 6 в азимутальной и угломестной плоскостях в отсутствии и при наличии образца 3. Далее по формуле определяется величина потерь образца 3. В измеренное значение потерь вносится поправка за счет искажения диаграммы направленности антенны 6 при наличии образца 3 и тем самым повышается точность измерений. 1 ил. натное поворотное устрайство 9 с возможностью отсчета угла поворота, блок 10 реги: страции принятого сигнала.

Способ определения потерь электромагнитной энергии в радиопрозрачном образце реализуется следующим образом. С

В отсутствии образца 3 при соосно ус- О таноаленнылантеннах 2 и 6 сломал(а(обло- !((а) ка 10 регистрации измеряется величина . (Л мощности сигнала Р, Затем с помощью двухкоординатного поворотного устройства

9 и блока 10 регистрации определяются ширина диаграммы направленности (ДН} приемной антенны 6 на необходимой частоте „3 излучения в азимутальной а; и угломестной — гтв плоскостях. Далее на однокоординатное поворотное устройство 4 устанавливается исследуемый образец 3, измеряется величи( на мощности сигнала Р; и ширина ДН а и а при наличии образца 3. Измерения при наличии диэлектрического образца л1огут выполняться при различнь;х yrr.ах его уста1663573

Составитель P. Кузнецова

Редактор Г. Мозжечкова Техред М.Моргентал Корректор О. Кундрик

Заказ 2265 Тираж 413 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 новки относительно продольной оси антенн

2,6, устанавливаемых посредством однокоординатного поворотного устройства 4. Величина потерь электромагнитной энергии определяется в соответствии с выражением

Р Ьа р Ьа

Р а а где Лад=а — ав; Ьа =а — ач», Таким образом, в измеренное значение потерь вносится поправка за счет искажения ДН приемной антенны при наличии диэлектрического образца и тем самым повышается точность измерений.

Формула изобретения

Способ определения потерь электромагнитной энергии в радиопрозрачнам образце, заключающийся в облучении исследуемого радиопрозрачного образца электромагнитной энергией и измерении величины прошедшего сигнала при различных угловых положениях исследуемого радиопрозрачного образца относительно направления облучения, отличающийся тем, что, с целью повышения точности измерений, дополнительно измеряют ширину диаграммы направленности приемной антенны соответственно в азимутальной и уг5 ломестной плоскостях в отсутствии и при наличии исследуемого радиопрозра ного образца, а величину потерь исследуемого радиопроэрачного образца определяют по формуле

10, Pi Лад Ла

Р а а где Ьав — — а — а ; Ьа, =а -а

+; а - ширина диаграммы направленности приемной антенны соответственно в

15 азимутальной плоскости при отсутствии и наличии исследуемого радиопрозрачного образца; а, а - ширина диаграммы направленности приемной антенны в угломестной

20 плоскости соответственно при отсутствии и наличии исследуемого радиопрозрачного образца.
