Устройство для определения оптических характеристик атмосферы

Устройство для определения оптических характеристик атмосферы

Иллюстрации

Показать все

Реферат



Изобретение относится к метеорологии и атмосферной оптике. Цель изобретения - расширение диапазона измеряемых параметров атмосферы и повышение точности измерений. В устройстве, измеряющем прозрачность атмосферы по сигналу обратного рассеяния, применены фотоприемники с регулировкой усиления по закону K<SB POS="POST">0</SB>T<SP POS="POST">2</SP>, где T - время, отсчитываемое от момента посылки в атмосферу короткого зондирующего импульса света. Изобретение позволяет автоматически изменять коэффициент K<SB POS="POST">0</SB> в законе регулирования усиления фотоприемников в зависимости от измеряемой прозрачности. 1 ил.

СОЮЗ СОВЕТСНИХ

ФЯ

РЕСПжЛИН

O% (nl

А1 (g))g G 01 М 1/00

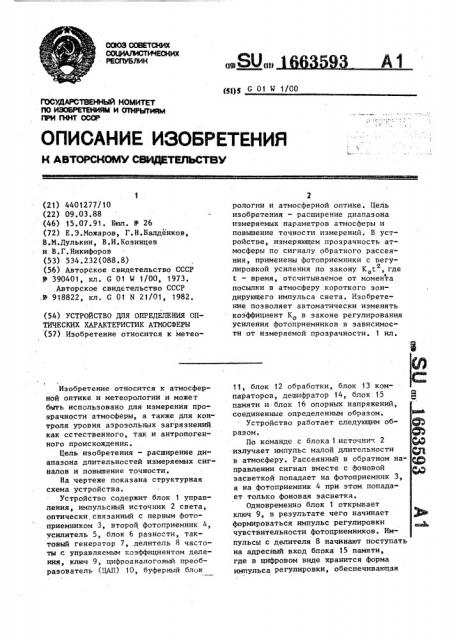

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ

fQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К ASTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4401277/10 (22) 09.03.88 (46) 15.07.91. Бюл. У 26 (72) Е.З.Можаров, Г.Н.Балденков, В.М.Дулькин, В,И.Козинцев и В.Г.Никифоров (53) 534.232(088.8) (56) Авторское свидетельство СССР

У 390401, кл. G 01 M 1/00, 1973.

Авторское свидетельство СССР

Р 918822, кл. С 01 И 21/01, 1982. (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ OIIТИЧЕСКИХ ХАРАКТЕРИСТИК АТМОСФЕРЫ (57) Изобретение относится к метеоИзобретение относится к атмосферной оптике и метеорологии и может быть использовано для измерения прозрачности атмосферы, а также для контроля уровня аэрозолыых загрязнений как сстественного, так и антропогенного происхождения.

Цель изобретения — расширение диапазона длительностей измеряемых сигналов и повышение точности.

На чертеже показана структурная схема устройства.

Устройство содержит блок 1 управления, импульсный источник 2 света, оптически связанный с первым фотоприемником 3, второй фотоприемник 4, усилитель 5, блок 6 разности, тактовый генератор 7, делитель 8 частоты с управляемым коэффициентом деления, ключ 9, цифроаналоговый преобразователь (ЦАП) 10, буферный блок

2 рологии и атмосферной оптике, Цель изобретения — расширение диапазона измеряемых параметров атмосферы и повышение точности измерений, В устройстве, измеряющем прозрачность атмосферы по сигналу обратного рассеяния, применены фотоприемники с регулировкой усиления по закону К t, где

t — - время, отсчитываемое от момента посылки в атмосферу короткого зондирующего импульса света. Изобретение позволяет автоматически изменять коэффициент К в законе регулирования усиления фотоприемников в зависимости от измеряемой прозрачности. 1 ил.

11, блок 12 обработки, блок 13 компараторов, дешифратор 14, блок 15 В памяти и блок 16 опорных напряжений, соединенные определенным образом.

Устройство работает следующим об- © разом. ©Ъ

По команде с блока 1 источни с 2 М излучает импульс малой длительности в атмосферу. Рассеянный в обратном на- р правлении сигнал вместе с фоновой ЯД засветкой попадает на фотоприемник 3, а на фотоприемник 4 при этом попадает только фоновая засветка.

Одновременно блок 1 открывает ключ 9, в результате чего начинает . Ь формироваться импульс регулировки и чувствительности фотоприемников. Импульсы с делителя 8 начинают поступать на адресный вход блока 15 памяти, где в цифровом виде хранится форма импульса регулировки, обеспечивающая

1663593 при подаче на фотоприемник изменение

его чувствительности по закону К t .:

Эти цифровые коды через ЦАП 10 и блок

11 поступают на фотоприемники 3 и 4, в результате чего их чувствительность изменяется пропорционально квадрату времени, Усилитель 5 балансирует неодинаковость чувствительностей фотоприемников 3 и 4, а в блоке 6 происхо-1О дит выделение чистого сигнала обратного рассеяния, который поступает в блок 12 обработки. С выхода блока

12 напряжение, пропорциональное измеренной прозрачности, поступает на объединенные первые входы блока 13 компараторов. В зависимости от количества сработавших компараторов, т.е. от величины прозрачности, дешифратор 14 выдает команду на нереключе- 2О ние коэффициента деления делителя 8 частоты и таким образом выбирается величина K в законе регулирования чувствительности фотоприемников.

Это позволяет выбрать максимальный .,участок регулирования в зависимости от длительности сигналов обратного рассеяния, что повышает точность измерений.

Формула изобретения

Устройство для определения оптических характеристик атмосферы, содержащее импульсный источник света, подключенный к первому выходу блока управления, первый и второй фотоприемники, выходы которых подключены соответственно непосредственно и через усилитель к первому и второму входам блока разности, выход которого связан с входом блока обработки, а также ключ, о т л и ч а ю щ е е с.я тем, что, с целью расширения диапазона длительностей измеряемых сигналов и повышения точности, в него введены последовательно соединенные тактовый генератор и делитель частоты, последовательно соединенные блок памяти, цифроаналоговый преобразователь и буферный блок, выход которого подключен к управляющим входам фотоприемников, последовательно соединенные между выходом блока обработки и управляющими входами делителя частоты блок компараторов и дешифратор, а также блок опорных напряжений, выходы которого подключены к соответствующим другим входам блока ком-, параторов, при этом выход делителя частоты соединен с адресным входом блока памяти через ключ, управляющий вход которого подключен к второму выходу блока управления.

1663593

Составитель Н.Макаренко

Редактор М.Келемеш Техред А.Кравчук. Корректор Л.Патай .Заказ 2777 Тираж 276 Подписное

ВНИИПИ Государстве.IHQFo комитета по изобретениям и открьггиям при ГКНТ СССР

113035, Москва, Ж-35, Раущская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
