Реферат



Изобретение относится к световодам, в частности к разъемным соединителям для оптических волокон, и позволяет упростить юстировку и эксплуатацию наконечника. В наконечнике первый и второй юстировочные элементы 1 и 2 выполнены с клиновидной поверхностью сопряжения, при этом передняя поверхность элемента 1 выполнена в виде полусферы, контактирующей с внутренней конусной поверхностью 10 узла размещения элементов 1 и 2 и центрирующего элемента 11 с оптическим волокном 12. При юстировке вращают элементы 1 и 2. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s G 02 В 6/24

ГОсудАРстВенный кОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

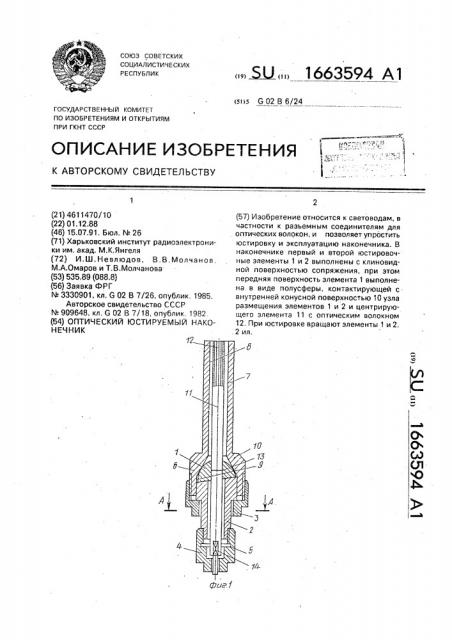

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ол о

Ы

Ql

О фь

О

lg

3 (21) 4611470/10 (22) 01.12,88 (46) 15.07.91. Бюл. М 26 (71) Харьковский институт радиоэлектроники им, акад. M.K.ßíãåëÿ (72) И.Ш.Кевлюдов, В,В.Молчанов, M.À.0ìàðîâ и T.Â.Ìîë÷àíoâà (53) 535.89 (088.8) (56) Заявка ФРГ

М 3330901, кл. G 02 В 7/26, опублик. 1985.

Авторское свидетельство СССР

N 999648, кл, G 02 В 7/18, опублик. 1982, (54) ОПТИЧЕСКИЙ ЮСТИРУЕМЫЙ НАКОНЕЧНИК

„„Я „„1663594 А1 (57) Изобретение относится к световодам, в частности к разъемным соединителям для оптических волокон, и позволяет упростить юстировку и эксплуатацию наконечника. В наконечнике первый и второй юстировочные элементы 1 и 2 выполнены с клиновидной поверхностью сопряжения, при этом передняя поверхность элемента 1 выполнена в виде полусферы, контактирующей с внутренней конусной поверхностью 10 узла размещения элементов 1 и 2 и центрирующего элемента 11 с оптическим волокном

12. При юстировке вращают элементы 1 и 2.

2 ил.

1663594

Составитель И.Шилов

Техред M.Моргентал Корректор И.Ууска

Редактор А.Лежнина

Заказ 2266 Тираж 337 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к световодам, в частности к разъемным соединителям для оптических волокон.

Целью изобретения является упрощение юстировки и эксплуатации наконечника.

На фиг. 1 изображен оптический юстируемый наконечник, продольный разрез; на фиг. 2 — разрез А-А на фиг, 1.

На фиг. 1 и 2 обозначены: 1 и 2 — первый и второй юстировочные элементы; 3 — накидная поджимная гайка; 4 — крепежная гайка с проточкой 5; 6 и 7 — расширенная и утонченная части ступенчатого цилиндра соответственно с меньшим 8 и большим 9 отверстиями и соединяющим их конусным отверстием !0; 11 — цилиндрический центрирующий элемент с оптическим волокном

12 и меткой 13; 14 и 15 — лыски, Внешняя поверхность утонченной части 7 выполнена базовой. Поверхность сопряжения элементов 1 и 2 выполнена клиновидной, а передняя поверхность элемента 1 — в виде полусферы.

Наконечник работает следующим образом.

При ослабленной гайке 3 поворачивают поочередно или одновременно первый и второй юстировочные элементы 1 и 2 за .лыски 14 и 15. При вращении элемента 2 поворачивается и элемент 1, при этом нормаль к клиновидной поверхности их сопряжения совершает круговые движения относительно оси наконечника. При вращении элемента 1 и неподвижном элементе 2 круговое движение относительно указанной нормали совершает центрирующий элемент 11. Вследствие наложения двух движений торец волокна 12 получает возможность перемещения до совпадения с осью базовой поверхности утонченной части 7.

5 Формула изобретения

Оптический юстируемый наконечник, содержащий цилиндрический центрирующий элемент с оптическим наконечником, первый и второй подвижные юстировочные

10 элементы и узел их размещения, при этом юстировочные элементы выполнены с клиновидным сопряжением, а центрирующий элемент закреплен в отверстии первого юстировочного элемента и свободно разме15 щен в отверстии второго юстировочного элемента, отличающийся тем, что, с целью упрощения юстировки и эксплуатации наконечника, узел размещения центрирующего и юстировочных элементов

20 выполнен в виде ступенчатого цилиндра с базовой поверхностью на утонченной части, с наружной резьбой на расширенной части и с внутренней конической поверхностью, соединяющей отверстия утонченной и рас25 ширенной частей, первый юстировочный элемент выполнен с передней поверхностью в виде полусферы и установлен в расширенной части ступенчатого цилиндра с контактом между своей полусферой и его

30 внутренней конической поверхностью, второй юстировочный элемент выполнен с боковой цилиндрической поверхностью, сопрягаемой с внутренней цилиндрической поверхностью ступенчатого цилиндра, и с

35 уступом, выполненным с воэможностью взаимодействия с введенной в устройство накидной поджимной гайкой, закрепленной на резьбе ступенчатого цилиндра,
