Складной струнный музыкальный инструмент

Складной струнный музыкальный инструмент

Иллюстрации

Показать все

Реферат



Изобретение относится к складным музыкальным инструментам и позволяет упростить конструкцию и повысить удобство в пользовании. В корпусе 2 и грифе 1 выполнены установочные отверстия 5 и 6. Соединение грифа с корпусом 2 выполнено в виде выступа 7 на грифе и соответствующего ему паза 8 в корпусе 2, а средство для складывания - в виде Т-образной скобы 9 со стойками для размещения в отверстиях 5, 6 грифа и корпуса 2, ножка которой шарнирно установлена на полке скобы 9 и несет ролики с каналами для размещения струн в сложенном положении. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 10 9 1/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 с

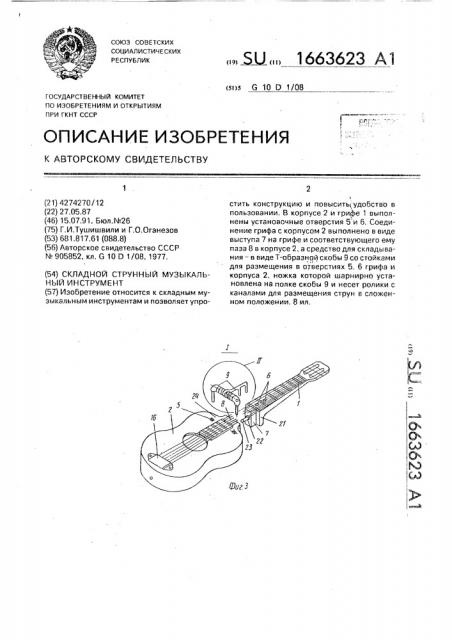

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4274270/12 (22) 27.05.87 (46) 15,07.91. Бюл.¹26 (75) Г,И.Тушишвили и Г,О.Оганезов (53) 681.817.61 (088,8) (56) Авторское свидетельство СССР

N 905852, кл, G 10 D 1/08, 1977. (54) СКЛАДНОЙ СТРУННЫЙ МУЗЫКАЛЬНЫЙ ИНСТРУМЕНТ (57) Изобретение относится к складным музыкальным инструментам и позволяет упро„„!Ж„„ 1663623 Al

2 ! стить конструкцию и повысить удобство в пользовании, В корпусе 2 и грифе 1 выполнены установочные отверстия 5 и б. Соединение грифа с корпусом 2 выполнено в виде выступа 7 на грифе и соответствующего ему паза 8 в корпусе 2, а средство для складывания — в виде Т-образной скобы 9 со стойками для размещения в отверстиях 5, 6 грифа и корпуса 2, ножка которой шарнирно установлена на полке скобы 9 и несет ролики с каналами для размещения струн в сложенном положении. 8 ил.

1663623

Изобретение относится к складным музыкальным инструментам.

Цель изобретения — упрощение конструкции и повышение удобства в пользовании.

На фиг,1 изображен складной струнный музыкальный инструмент, общий вид; на фиг,2 — вид по стрелке А на фиг.1; на фиг.3— узел i на фиг.2 (расстыковка инструмента); на фиг.4 — узел I на фиг.2 (инструмент перед складыванием); на фиг.5 — сечение Б — Б на фиг.2; на фиг.6 — сечение  — В на фиг.5; на фиг.7 — узел II на фиг,3; на фиг.8 — сечение Г—

Г на фиг.7.

Складной струнный музыкальный инструмент содержит соединенные между собой с возможностью фиксации гриф 1 с колковым механизмом, корпус 2 с натяжным приспособлением 3 для струн 4 и средство для складывания. В корпусе 2 и в грифе 1 выполнены установочные отверстия 5 и 6, соединение грифа 1 с корпусом 2 выполнено в виде выступа 7 на грифе 1 и соответствующего ему паза 8 в корпусе 2, Средство для складывания выполнено в виде Т-образной скобы 9 со стойками 10 и 11 для размещения в отверстиях 6 и 5 грифа 1 корпуса 2, ножка

12 которой шарнирно установлена на полке

13 скобы 9 и несет ролики 14 с каналами 15 для размещения струн 3 в сложенном положении.

Складной струнный музыкальный инструмент имеет подставку-компенсатор 16, разьемку 17 и верхнюю деку 18, Гриф 1 снабжен средним порожком 19, разделяющим гриф 1 на две части, Шейка 20 музыкального инструмента состоит из пятки 21, выступа 7, втулки 22 и невыпадающего болта 23, Корпус 2 состоит из основания 24, паза 8 и гайки 25. В корпусе 2 у основания

24 имеется установочное отверстие 5. а на шейке 20 — отверстие 6. Т-образная скоба 9 содержит шарнирный костыль 26, имеющий стойки 11 и цилиндрическую полку 13. ролики 14 с каналами 15, винт 27, ремень 28 и пуговку 29.

Складной струнный музыкальный инструмент функционирует следующим образом, 5 полностью отвинчивают от гайки 23. Зафиксированную шейку 20 относительно корпуса . 2 посредством скобы 9 накладывают на кор10 складывании инструмента струны 4 размещейы в каналах 15 роликов 14. Крепление шейки 20 с натяжным приспособлением 3

35

45

При складывании струнного музыкального инструмента в каналы 5 и 6 соответственно устанавливаются стойки 11 и 10

Т-образной скобы 9. Невыпадающий болт 23 пус-резонатора 2. Для предотвращения запутывания и деформации струн 4 при относительно корпуса 2 осуществляется посредством ремня 28 и пуговки 29. Компенсация длины струн 4 при складывании инструмента достигается подставкой 16, снабженной механизмом компенсации.

Для приведения инструмента в положение игры освобождают ремень 28 от пуговки

29, осуществляют поворот шейки 20 относительно ножки 12 шарнирных костылей

26 и производят фиксацию шейки 20 в отношении корпуса 2 посредством невыпадающего болта 23, после чего снимают

Т-образную скобу 9. Восстановление натяжения струн 4 в исходное положение достигается посредством подставки-компенсатора

16, Формула изобретения

Складной струнный музыкальный инструмент, содержащий соединенные между собой с возможностью фиксации гриф с колковым механизмом, корпус с натяжным приспособлением для струн и средство для складывания, отличающийся тем, что с целью упрощения конструкции и повышения удобства в пользовании, в корпусе и в грифе выполнены установочные отверстия, соединение грифа с корпусом выполнено в виде выступа на грифе и соответствующего

° .ему паза в корпусе, а средство для складывания выполнено в виде Т-образной скобы со стойками для размещения в отверстиях грифа и корпуса, ножка которой шарнирно установлена на полке скобы и несет ролики с канавками для размещения струн в слокенном положении.
