Реферат



Изобретение относится к электротехнике, а именно к электрическим переключателям, и может быть использовано для контроля и измерения температуры, а также регулирования некоторых технологических процессов. Целью изобретения является снижение температуры герметизированного контакта в область криогенных температур. Герметичный контакт содержит герметичный баллон 3 и два контактных сердечника 1, 2, один из которых выполнен из сплава, имеющего фазовый магнитный переход "парамагнетик - состояние бесконечного ферромагнитного кластера". Второй сердечник представляет собой постоянный магнит. При достижении температуры перехода первый сердечник приобретает магнитные свойства и, притягиваясь к постоянному магниту, замыкает контакт. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК . (я)5 Н 01 Н 37/58, 1/66

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (54) ГЕРМЕТИЧНЫЙ КОНТАКТ (21) 4672963/07 (22) 04.04.89 (46) 15.07.91. Бюл. М 26 (71) Специальное конструкторско-технологическое бюро по криогенной технике с опытным производством Физико-технического института низких температур

АН УССР (72) В.А.Десненко и Е,Л.Фертман (53) 621.318.56 (088.8) (56) Авторское свидетельство СССР

М 1166188, кл. Н 01 H 1/66, 1983.

Коренблит И.Я., Шендер Е.Ф. Ферромагнетизм неупорядоченных систем,—

УФН, 1978, т.126, с.233 — 268.

Авторское свидетельство СССР

М 665344, кл. Н 01 Н 37/58, 1975.,;„5U„„1663636 А1 (57) Изобретение относится к электротехнике, а именно к электрическим переключателям, и может быть использовано для контроля и измерения температуры, а также регулирования некоторых технологических процесов. Целью изобретения является снижение температуры герметизированного контакта в область криогенных температур.

Герметичный контакт содержит герметичный баллон 3 и два контактных сердечника

1,2, один из которых выполнен из сплава, имеющего фазовый магнитный переход парамагнетик — состояние бесконечного ферромагнитного кластера. Второй сердечник представляет собой постоянный магнит.

При достижении температуры перехода первый сердечник приобретает магнитные свойства и, притягиваясь к постоянному магниту, замыкает контакт. 2 ил.

1663636

Изобретение относится к электротехнике, а именно к электрическим переключателям, и может быть использовано для контроля и измерения низких температур, а также регулирования некоторых технологических процессов, Целью изобретения является снижение температуры срабатывания герметизированного контакта в область криогенных температур.

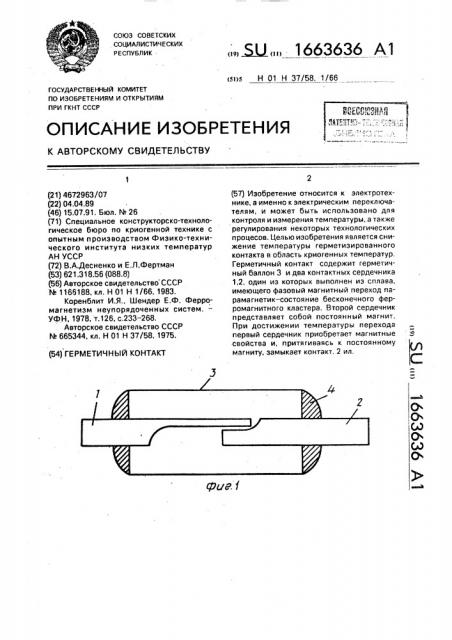

На фиг, 1 изображен герметичный контакт; на фиг. 2 — применение герметичного контакта в холодильной камере для замораживания медико-биологических объектов.

Герметичный контакт содержит контактный сердечник 1 из сплава, имеющего фазовый магнитный переход парамагнетик— состояние бесконечного ферромагнитного кластера при определенной температуре

Т из интервала температур 20-350 К, Значение этой температуры определяется тол ько химическим составом материала (сплава) и режимом его термообработки. Например, в качестве материала для контактного сердечника может быть использован сплав FeCr— - Nl с с содержанием никеля 30-70 При количественном соотношении 47 Fe, 187ь

Сг, 357 Nl и до 0,027 С этот сплав имеет фазовый магнитый переход при температуре 160 К = To. Таким образом, при температуре ниже То указанный материал обладает магнитными свойствами и взаимодействует с постоянным магнитом, Другой контактный сердечник выполнен в виде постоянного магнита 2.

Герметичный баллон 3 выполнен из коррозионностойкой стали, Контактные сердечники укреплены в баллоне при помощи низкотемпературного клея ВТ вЂ” 10, являющегося изолятором 4. Клей герметично закупоривает баллон, который вакуумируют. Контактные сердечники выступают иэ баллона в виде электрических выводов. Таким образом, внешняя среда воздействует на контакт.

Устройство работает следующим образом;

При достижении термочувствительным сердечником 1 температуры фазового магнитного перехода Т упругий конец его притягивается к магниту 2, замыкая цепь.

Вакуум в колбе 3 обеспечивает надежность контактирования в рабочем интервале температур.

15

25. имостью, сохраняет работоспособность

Пример. Геркон может быть использован в холодильной камере для замораживания медико-биологических объектов до заданной температуры (фиг.2). Геркон 3 находится непосредственно в камере 4 с охлаждаемым объектом 5 и подключен в цепь электроматнитного реле 6 и нагревателя 7, помещенного в дьюар 8 с азотом, иэ которого подается жидкий азот в камеру 4 для охлаждения объекта. При достижении охлаждаемым объектом 5 заданной температуры геркон 3 замыкает цепь, при этом электромагнитное реле 6 отключает испаритель 7 в азотном дьюаре 8, подача азота в холодильную камеру 4 прекращается, Технико-экономические преимущества изобретения по сравнению с прототипом заключаются в том, что устройство с большой точностью реагирует на достижение окружающей криогенной средой заданной контролируемой температуры, отличается большой простотой. механической прочностью, надежностью, технологичностью, отсутствием тепловыделений, низкой стопри нагреве до 500-600 С, может быть применено в системах автоматического регулирования. Предлагаемое устройство может найти широкое применение в системах для консервации холодом пищевых продуктов, для замораживания медико-биологических объектов, для переработки эндокринноферментного сырья, для криогенного измельчения биопродуктов.

Формула изобретения

Герметичный контакт, содержащий герметичный баллон и два контактных сердечника, закрепленных в противоположных торцах баллона, один из которых выполнен из термомагнитного материала, о т л и ч а юшийся тем, что, с целью снижения температуры срабатывания в область криогенных температур. в качестве термомагнитного материала использован сплав, обладающий фазовым магнитным переходом парамагнетик — состояние бесконечного ферромагнитного кластера, содержащий железо, хром, никель и углерод в соотношении, мас. :

Хром 17-20

Никель 30-70

Углерод 0,01 — 0,02

Железо Остальное а в качестве второго контактного сердечника использован постоянный магнит, 1663636
