Реферат

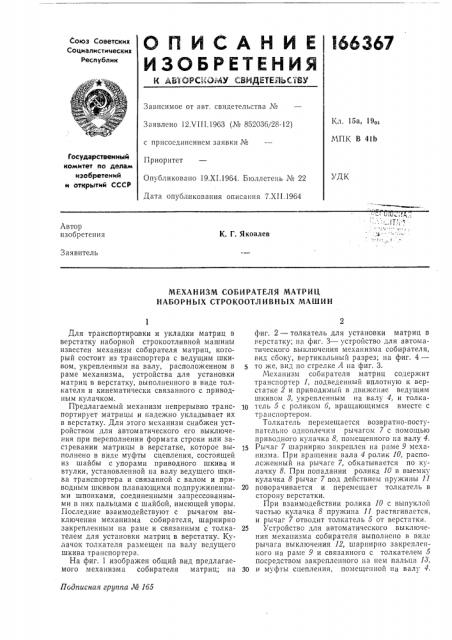

О П И С А Н И Е I66367

ИЗОБРЕТЕНИЯ

Д М Ю й

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 15а, 19

МПК В 41b

Заявлено 12Х111.19бЗ (¹ 85203б/28-12) с присоединением заявки №

Государственный комитет по делам изобретений и открытий СССР

Приоритет

Опубликовано 19.XI.19б4. Бюллетень № 22

Дата опубликования описания 7.XII.1964

УДК

Автор изобретения

К. Г. Яковлев

Заявитель

МЕХАНИЗМ СОБИРАТЕЛЯ МАТРИЦ

НАБОРНЫХ СТРОКООТЛИВНЫХ МАШИН

Подписная группа № 155

Для транспортировки и укладки матриц в верстатку наборной строкоотливной машины известен механизм собирателя матриц, который состоит из транспортера с ведущим шкивом, укрепленным на валу, расположенном в раме механизма, устройства для установки матриц в верстатку, выполненного в виде толкателя и кинематически связанного с приводным кулачком.

Предлагаемый механизм непрерывно транспортирует матрицы и надежно укладывает их в верстатку. Для этого механизм снабжен устройством для автоматического его выключения при переполнении формата строки или зас1ревании матрицы в верстатке, которое выполнено в виде муфты сцепления, состоящей из шайбы с упорами приводного шкива и втулки, установленной на валу ведущего шкива транспортера и связанной с валом и приводным шкивом плавающими подпружиненными шпонками, соединенными запрессованными в них пальцами с шайбой, имеющей упоры, Последние взаимодействуют с рычагом выключения механизма собирателя, шарнирно закрепленным на раме и связанным с толкателем для установки матриц в верстатку. Кулачок толкателя размещен на валу ведущего шкива транспортера, На фиг. 1 изображен общий вид предлагаемого механизма собирателя матриц; на фиг. 2 — толкатель для установки матриц в верстатку; па фиг. 3 — устройство для автоматического выключения механизма собирателя, вид сбоку, вертикальный разрез; на фиг. 4— то же, вид по стрелке А на фиг. 3.

Механизм собирателя матриц содержит транспортер 1, подведенный вплотную к верстатке 2 и приводимый в движение ведущим шкивом 8, укрепленным на валу 4, и толка10 тель 5 с роликом 6, вращающимся вместе с транспортером.

Толкатель перемещается возвратно-поступательно одноплечим рычагом 7 с помощью приводного кулачка 8, помещенного на валу 4.

15 Рычаг 7 шарнирно закреплен на раме 9 механизма. При вращении вала 4 ролик 10, располсженный на рычаге 7, обкатывается по кулачку 8. При попадании ролика 10 в выемку кулачка 8 рычаг 7 под действием пружины 11

20 поворачивается и перемещает толкатель в сторону верстатки.

При взаимодействии ролика 10 с выпуклой частью кулачка 8 пружина 11 растягивастся, и рычаг 7 отводит толкатель 5 от верстатки.

25 Устройство для автоматического выключения механизма собирателя выполнено в виде рычага выключения 12, шарнирно закрепленного на раме 9 и связанного с толкателем 5 посредством закрепленного на пем пальца 18, 30 и муфты сцепления, помещенной на валу 4, 166367

Муфта сцепления состоит из шайбы 14 с упорами 15, приводного шкива 1б и втулки 17, установленной на валу 4 и связанной с ним и приводным шкивом 15 плавающими подпружиненными шпонками 18. Последние с помощью запрессованных в них пальцев 19 соединены с шайбой 14.

При нарушении установки матриц в верстатку толкатель прекращает свое движение, и один из упоров 15, взаимодействуя с рычагом выключения 12, останавливает шайбу 14.

При этом шкив 1б и втулка 17 продолжают вращаться. Повернувшись относительно шайбы 14, втулка 17 с помощью пальцев 19 выведет плавающие шпонки 18 из зацепления с валом 4 и со шкивом 1б и остановит механизм собирателя.

После устранения нарушений в наборе толкатель 5 снова будет приведен в движение и рычаг выключения 12 освободит шайбу 14, которая, повернувшись под действием пружин

20, освободит плавающие шпонки 18. Потеряв опору, плавающие шпонки под действием пружин 21 войдут в зацепление со шкивом 1б и валом 4, включив механизм собирателя. В конструкции механизма собирателя предусмотрено ручное выключение при помощи рукоятки 22 и рычажка 23.

Для предотвращения растягивания ленты транспортера ведомый шкив 24 закреплен на подпружиненном ползуне 25, который обеспечивает постоянное натяжение транспортера, 5

Предмет изобретения

1. Механизм собирателя матриц наборных строкоотливпых машин, состоящий из транспортера с ведущим шкивом, укрепленным на

10 валу, расположенном в раме механизма, толкателя для установки матриц в верстатку, кинематически связанного с приводным кулачком, отличающийся тем, что, с целью надежной установки матриц, механизм снабжен

15 устройством для автоматического выключени ч его, выполненным в виде муфты сцепления, состоящей из шайбы с упорами, приводного шкива и втулки, установленной на валу ведущего шкива транспортера и связанной с этим

20 валом и приводным шкивом плавающими подпружиненными шпонками, соединенными запрессованными в них пальцами с шайбой с упорами, при этом последние взаимодействуют с рычагом включения механизма собирате25 ля, шарнирно закрепленным на раме и связанным с толкателем для установки матриц в верстатку, а кулачок толкателя размещен на валу ведущего шкива транспортера, !

66367 моиг Z

Фьг Е

Редактор В. Чулкова

Заказ 3!24/14 Тираж 550 Формат бум. 60)(90>/8 Объем 0,35 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

21

Составитель М. М. Лиманова

Техред Т. П. Курилко Корректор В. П. Фомина
