Реферат



Изобретение относится к машинам для культуртехнических работ и может быть использовано в сельском и лесном хозяйстве для корчевки, срезки и удаления древеснокустарниковой растительности с осваиваемых площадей. Цель изобретения - расширение функциональных возможностей. Машина для улучшения пастбищ и лугов включает установленный на толкающей раме 1 шасси дугообразный отвал 2 с ножом и отклоняющую балку 3, которая выполнена в виде смонтированных в верхней части отвала 2 корчующих зубьев 4, соединенных между собой продольным брусом 5 при помощи тяг 6, регулируемых по длине. В процессе выполнения корчевальных работ отвал 2 переустанавливают, т. е. поворачивают вокруг оси на 180°, а продольный брус 5 монтируется на отвал и предохраняет ножи от повреждений. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 01 G 23/06

ГОСУДАРСТВЕ Л ЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4646998/15 (22) 03.02.89 (46) 23.07.91. Бюл, N 27 (71) Мозырский завод мелиоративных Машин (72) И.М.Шульга, В,В.Стебливский. А.В.Искрицкий, M.Х.Каменко и В.Н.Кретов (53) 634.0.36(088.8) (56) Авторское свидетельство СССР

° М 1366119, кл. А 01 6 23/06, 1986.

Патент Японии ЬЬ 50-32922. кл. E 02 Й/76, 1971. (64) М АМИНА ДЛЯ УЛУЧШЕНИЯ ПАТБИЩ

И ЛУГОВ (57) Изобретение относится к машинам для культуртехнических . работ и может быть использовано в сельском и лесном хозяйст„,5U 1664185 А1 ве для корчевки, срезки и удаления древесно-кустарниковой i растительности . с осваиваемых площадей. Цель изобретения— расширение функциональных возможностей. Машина для улучшения пастбищ и лугов включает установленный на толкающей раме 1 шасси дугообразный отвал 2 с ножом и отклоняющую балку 3, которая выполнена в виде смонтированных в верхней части отвала 2 корчующих зубьев 4, соединенных между собой продольным брусом 5 при помощи тяг 6, регулируемых по длине. В процессе выполнения корчевальных работ отвал 2 переустанавливают, т.е. поворачивают вокруг оси на 18() . а продольный брус

5 монтируется на отвал и предохраняетножи от повреждений. 3 ил.

1664185

Изобретение относится к машинам для культуртехнических работ и может быть использовано в сельском и лесном хозяйстве для корчевки, срезки и удаления древесно-кустарниковой растительности с 5 осваиваемой площади.

Цель изобретения — расширение функциональных возможностей.

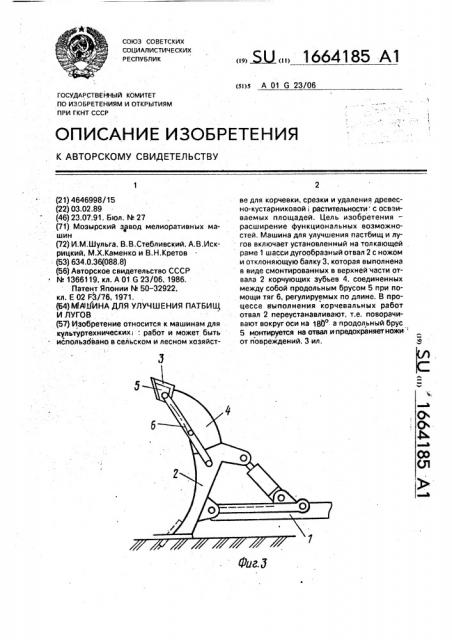

На фиг.1 изображена машина, вид сбоку; на фиг.2-тоже, положение производст- 10 ва корчевальных работ; на фиг.3- то же, где основными линиями показано положение для выполнения. кусторезных работ,штрихо выми — для выполнения бульдозерных работ. 15

Машина для улучшения пастбищ и лугов включает установленный на толкающей раме 1 шасси под углом к направлению перемещения дугообразный отвал 2 с ножом и отклоняющую балку 3, которая выполнена в 20 виде смонтированных в верхней части отвала 2 корчующих зубьев 4, соединенных между собой прододьным брусом 5 при помощи тяг 6, регулируемых по длине, причем продольный брус 5 может предохранять от по- 25 вреждения кусторезные или бульдозерные ножи при производстве корчевальных работ. 8 процессе выполнения бульдозерных: работ продольный брус 5 может быть демонтирован. 30

Машина работает следующим образом.

В процессе выполнения корчевальных работ отвал 2 переустанавливают, т.е. поворачивают вокруг оси на 180О, а продольный брус 5 при помощи регулируемых по длине тяг 6 монтируется на отвал и предохраняет бульдозерные (фиг,2) или кусторезные ножи от повреждений.

В процессе выполнения кусторезных работ(фиг.3) отвал 2 также переустанавливают, а продольный брус 5 при помощи тяг 6 регулируемых по длине монтируется на корчующих зубьях, которые совместно с ним выполняют функцию отклоняющей балки, чем и расширяются функциональные возможности машины. Монтаж кусторезных или бульдозерных ножей производят при выполнении тех или иных работ. При производстве бульдоэерных работ, корчевке и удалении мелких пней машина может работать без продольного бруса 5, Формула изобретения

Машина для улучшения пастбищ и лугов, включающая установленный на шасси поворотный дугообразный отвал, с одной иэ сторон которого смонтирован нож, а с другой — корчующие зубья, о т л и ч а ю щ а яс я тем, что, с целью расширения функциональных воэможностей, отвал снабжен продольным брусом, установленным с возможностью перестановки на отвале с одной его стороны на другую при помощи тяг, регулируемых по длине.

1664185

Составитель Ю.Титаренко

Техред М.Моргентал Корректор Э,Лончакова

Редактор Е.Папп
