Устройство для уничтожения летающих насекомых

Устройство для уничтожения летающих насекомых

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для уничтожения насекомых. Цель изобретения - повышение надежности в работе устройства и эффективности поражения летающих насекомых. Устройство содержит корпус 1, в котором смонтированы электродвигатель 3 и источники света 4. На оси электродвигателя 3 смонтированы направляющие трубки 8, внутри которых расположены поражающие нити 10, выполненные из эластичного материала. На свободных концах нитей 10 посредством карабинов 11 закреплены грузики 12 или спицы 14 со скользящими шариками 15. При вращении оси электродвигателя 3 под действием центробежной силы поражающие нити 10 удлиняются, в результате чего увеличивается зона поражения. При остановке электродвигателя нити убираются внутрь трубок 8. 1 з.п. ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 М 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

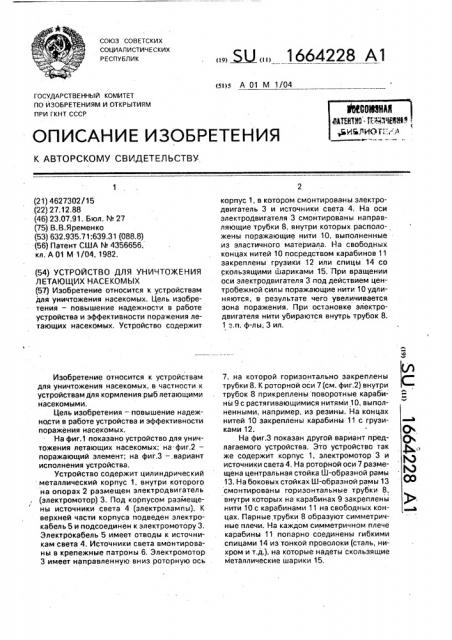

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. (21) 4627302/15 (22) 27.12,88 (46) 23,07.91. Бюл. N 27 (75) В.В.Яременко (53) 632.935,71:639.31 (088.8) (56) Патент США М 4356656, кл. А 01 М 1/04, 1982. (54) УСТРОЙСТВО ДЛЯ УНИЧТОЖЕНИЯ

ЛЕТАНЗЩИХ НАСЕКОМЫХ (57) Изобретение относится к устройствам для уничтожения насекомых. Цель изобретения — повышение надежности в работе устройства и эффективности поражения летающих насекомых, Устройство содержит

Изобретение относится к устройствам для уничтожения насекомых, в частности к устройствам для кормления рыб летающими насекомыми, Цель изобретения — повышение надежности в работе устройства и эффективности поражения насекомых, На фиг.1 показано устройство для уничтожения летающих насекомых; на фиг,2— поражающий элемент; на фиг.3 —,вариант исполнения устройства.

Устройство содержит цилиндрический металлический корпус 1, внутри которого на опорах 2 размещен электродвигатель (электромотор) 3. Под корпусом размещены источники света 4 (электролампы). К верхней части корпуса подведен электрокабель 5 и подсоединен к электромотору 3, Электрокабель 5 имеет отводы к источникам света 4, Источники света вмонтированы в крепежные патроны 6. Электромотор

3 имеет направленную вниз роторную ось

„„ р Ц „„1664228 А1 корпус 1, в котором смонтированы электродвигатель 3 и источники света 4. На оси электродвигателя 3 смонтированы направляющие трубки 8, внутри которых расположены поражающие нити 10, выполненные из эластичного материала. На свободных концах нитей 10 посредством карабинов 11 закреплены грузики 12 или спицы 14 со скользящими шариками 15. При вращении оси электродвигателя 3-под действием центробежной силы поражающие нити 10 удлиняются, в результате чего увеличивается зона поражения, При остановке электродвигателя нити убираются внутрь трубок 8.

1;=».ï. ф-лы, 3 ил.

7, на которой горизонтально закреплены трубки 8. К роторной оси 7 (см. фиг.2) внутри трубок 8 прикреплены поворотные карабины 9 с растягивающимися нитями 10, выполненными, например, из резины. На концах нитей 10 закреплены карабины 11 с грузиками 12. ()

На фиг.3 показан другой вариант пред- 0, лагаемого устройства. Это устройство так же содержит корпус 1, электромотор 3 и источники света 4. На роторной оси 7 размещена центральная стойка Ш-образной рамы

13. На боковых стойках LLI-образной рамы 13 © смонтированы горизонтальные трубки 8, внутри которых на карабинах 9 закреплены нити 10 с карабинами I1 на свободных кон- а цах. Парные трубки 8 образуют симметричные плечи. На каждом симметричном плече карабины 11 попарно соединены гибкими спицами 14 из тонкой проволоки (сталь, нихром и т.д.), на которые надеты скользящие

Металлические шарики 15.

1664228

Устройство работает следующим образом.

Корпус 1 закрепляют на тросе и столбах либо на Г-образной стойке (столб с кронштейном) и устанавливают над водным зеркалом водоема, С наступлением ночи к электромотору 3 и источнику света 4 по электрокабелям 5 подается электроэнергия, приводящая во вращение роторную ось 7.

Трубки 8 начинают вращаться в горизонтальной плоскости с большой скоростью.

Возникающая при этом центробежная сила воздействует на грузики 12, которые, в свою очередь, растягивают нити 10, вытягивая их из горизонтально вращающихся трубок 8, При этом происходит удлинение размеров нитей 10 в 4 — 5 раз и образуется горизонтальная зона поражения насекомых, летящих на свет источника 4, Грузик 12 свободно проворачивается на оси карабина 11, тем самым предотвращается скручивание нити

10, что повышает надежность в работе устройства.

При отключении электроэнергии электромотор 3 прекращает работать и гаснет источник света 4, приманивающий летающих насекомых, Вращение в горизонтальной плоскости трубок 8 прекращается, а центробежная сила, воздействующая на грузик 12, исчезает. В результате сила сжатия нити 10 втягивает их в трубки 8 и притягивает грузик 12 к концевой. части трубок 8.

Таким образом, при остановке электромотора 3 нити 10 находятся внутри трубок 8, что гарантирует надежность устройства в работе и уменьшает затраты на его установку над землей или водой.

Во втором варианте, при включении электромотора 3 и источника света 4, на роторной оси-7 начинает вращаться Ш-образная рама 13. При этом в горизонтальной плоскости начинают вращаться трубки 8, которые попарно образуют симметричные плечи, По мере раскручивания и набора максимальных оборотов вращения роторной оси 7 электромотора 3 нити 10 удлиняются в каждом симметричном плече в 4 — 5 раз, При вращении Ш-образной рамы и трубок 8 нитями 10 и спицами 14 в каждом плече

5 создается объемное тороидальное поле (зона) вокруг источника света 4, уничтожающее механическим путем летящих на свет ночных насекомых, При отключении электроэнергии гаснет

10 источник света 4, прекращает вращаться роторная ось 7, а нити 10 втягиваются внутрь трубок 8. Таким образом, нити 10 располагаются внутри трубок, что препятствует их опусканию на землю (воду), усложняющему

15 запуск электромотора 3.

Формула изобретения

1. Устройство для уничтожения летающих насекомых, содержащее корпус, внут20 ри которого расположены источники света и электродвигатель, на валу которого закреплены поражающие нити, о т л и ч а ющ е е с я тем, что, с целью повышения эффективности поражения насекомых и

25 надежности в работе, на валу электродвигателя симметрично и радиально смонтированы направляющие трубки, поражающие нити выполнены из эластичного материала и размещены внутри направляющих трубок, причем свободные концы нитей снабжены грузиками, а крепление нитей к грузикам и валу электродвигателя выполнено в виде карабинов.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью создания объемной зоны поражения, направляющие трубки смонтированы на валу посредством Ш-образной рамы, центральная стойка которой совмещена с осью вала, а направляющие

40 трубки расположены на боковых стойках попарно, причем карабины свободных концов поражающих нитей каждой пары соединены между собой вертикальной спицей, а грузик расположен на спице с возможностью

45 скольжения, 1664228

Фиг.2

ФИГ ° 3 Составитель О.Зорич

Редактор Т.Иванова Техред М,Моргентал Корректор О.Ципле

Заказ 2336 Тираж 333 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101
