Реферат



Изобретение относится к средствам контроля линейных размеров в машиностроении и позволяет повысить точность контроля и надежность в работе. Автомат содержит загрузочное устройство 2, транспортирующий диск 3 с гнездами по периферии, измерительные устройства 4 и 5 с базирующей подушкой 6, нагружающее 7 и сортировочное 8 устройства. Вкладыши поштучно подаются в гнезда транспортирующего диска 3. В зоне измерительного устройства вкладыш с помощью подъемного столика подается в базирующую подушку 6, на которой закреплен упор. Нагружающее устройство через ползун взаимодействует со вкладышем, ориентируя его в угловом направлении. После измерения размеров вкладыш передается в сортировочное устройство 8. 2 п. ф-лы, 7 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 07 С 5/06

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTKPbITl

ПРИ ГКНТ СССР

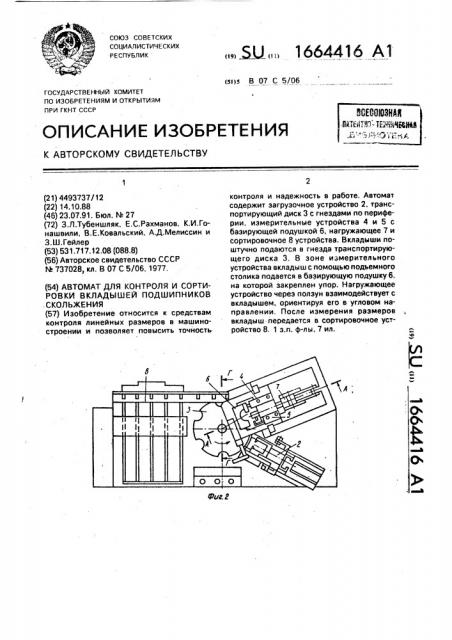

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Фиг. 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4493737/12 (22) 14.10.88 (46) 23.07.91. Бюл. М 27 (72) З.Л.Тубеншляк, Е.С.Рахманов, К.И,Гонашвили, В.Е.Ковальский, А.Д.Мелиссин и

3. Ш, Гейлер (53) 531.717.12.08 {088.8) (56) Авторское свидетельство СССР

М 737028, кл. В 07 С 5/06, 1977, (54) АВТОМАТ ДЛЯ КОНТРОЛЯ И СОРТИРОВКИ ВКЛАДЫШЕЙ ПОДШИПНИКОВ

СКОЛЬЖЕНИЯ (57) Изобретение относится к средствам контроля линейных размеров в машиностроении и позволяет повысить точность

„„. Ж„„16б4416 А1 контроля и надежность в работе, Автомат содержит загрузочное устройство 2, транспортирующий диск 3 с гнездами по периферии, измерительные устройства 4 и 5 с баэирующей подушкой 6, нагружающее 7 и сортировочное 8 устройства. Вкладыши поштучно подаются в гнезда транспортирующего диска 3. В зоне измерительного устройства вкладыш с помощью подъемного столика подается в баэирующую подушку 6, на которой закреплен упор. Нагружающее устройство через ползун взаимодействует с вкладышем, ориентируя его в угловом направлении. После измерения размеров вкладыш передается в сортировочное устройство 8. 1 з.п. ф-лы, 7 ил.

1664416

Изобретение относится к средствам контроля линейных размеров в машиностроении.

Цель изобретения — повышение точности контроля и надежности в работе.

На фиг.1 изображен автомат, общий вид; на фиг,2 — то же, вид сверху; на фиг.3— сечение А-А на фиг.2; на фиг.4 — сечение Б-Б на фиг.3; на фиг.5- вид В на фиг.3; на фиг.6— сечение Г-Г на фиг.2; на фиг.7 — сечение Д-Д на фиг.6.

Автомат состоит из станины 1, загрузочного устройства 2 с кантователем, транспортирующего диска 3, измерительных устройств 4 и 5, базирующей подушки 6 с неподвижным упором, нагружающего 7 и сортировочного 8 устройств, программного устройства 9, установленного на распределительном валу привода автомата, и электронного блока 10.

Транспортирующий диск 3 размещен под базирующей подушкой 6 и имеет на своей периферии гнезда, в которые встроены неподвижные упоры 11 для ориентации вкладышей 12 при их подаче в базирующую подушку 6.

В базирующей подушке 6 имеется отверстие, в котором установлен выталкиватель 13. В станине 1 установлен подпружиненный подъемный столик 14 с козырьком, ось которого совпадает с осью базирующей подушки 6 и осью гнезда транспортирующего диска 3, что необходимо для возврата вкладышей 12 иэ базирующей подушки 6 в транспортирующий диск 3, Нагружающее устройство 7 содержит подвижный полэун 15, шарнирно связан. ный через тягу 16 с коромыслом 17, один конец которого шарнирно связан с закрепленным на станине 1 рычагом 18, а другой— с одним плечом двуплечего рычага 19, другое плечо которого через тягу 20 шарнирно связано с подвижно подвешенным грузом

21, смонтированным в направляющей 22.

Рычажное устройство 7 кинематически связано с кулаком 23 привода автомата, В транспортирующем диске 3 смонтированы подвижные выталкиватели 24, которые контактируют с внутренней поверхностью круглого копира 25, имеющего прорезь, в которую входит управляемый рычаг

26 подвижного упора. Между транспортирующим диском 3 и сортировочным устройством 8 расположена опорная линейка 27. вдоль которой установлена цепь с поводками 28.

Автомат работает следующим образом. вкладыши 12 перемещаются иэ магазина в гнезда транспортирующего диска 3. При этом, упираясь в неподвижный упор 11, вкладыш 12 в гнезде диска 3 разворачивается и занимает развернутое положение (фиг.5). В таком положении вкладыш 12 в следующем цикле при повороте транспортирующего диска 3 подается на подъемный столик 14, в момент подъема которого вкладыш 12 загружается в подушку.6. При этом упорная сторона вкладыша 12 .входит в подушку 6 и располагается с определенным

10 зазором Z относительно неподвижного упора, обеспечивающим беспрепятственное вхождение вкладыша в базирующую подушку, После установки вкладыша 12. в баэирующую подушку 6 срабатывает нагружающее устройство 7, обеспечивающее постоянство

20 зажимного тарированного усилия, В это время контакт кулака 23 привода автомата с двуплечим рычагом 19 прерывается, и весом подвижного груза 21 через систему шарнирно соединенных тяг 16 и 20, рычагов

18 и 19 и коромысла 17 усилие передается подвижному ползуну 15, который поджимает вкладыш 12 к упору баэирующей подушки

6. В этот момент происходит контроль высоты вкладышей на измерительном устройстве 4 и контроль параллельности стыков на

30 измерительном устройстве 5.

После измерения ползун 15 отходит от вкладыша 12 и толкатель 13 выталкивает вкладыш на подъемный столик 14, который начинает опускаться и с помощью козырька возвращает вкладыш в соответствующее гнездо транспортирующего диска 3. По35 следний делает очередной поворот и перемещает вкладыш в зону выгрузки на сортировочное устройство 8, 40

Формула изобретения

1.Автомат для контроля и сортировки вкладышей подшипников скольжения, содержащий размещенные на станине загрузочное устройство, измерительный механизм с базирующей подушкой и датчиками, установленными с возможностью взаимодействия со стыковыми поверхностями вкладышей, механизм подачи вкладышей в измерительный механизм, нагружающее устройство для поджатия вкладышей к базирующей подушке, сортировочное устройство и привод, отличающийся тем, что, с целью повышения точности контроля и на45

55 дежности в работе, он снабжен установленным над верхней плитой станины и под базирующей подушкой транспортирующим

Вкладыши 12 стопками укладываются в вертикальный магазин. Периодически с по- диском с равномерно расположенными по мощью кривошипно-шатунного механизма его периферии гнездами и установленным

1664416 в каждом гнезде неподвижным упором для ориентированного размещения вкладышей в гнездах, базирующая подушка оснащена закрепленным на ней упором для угловой ориентации вкладышей. а механизм подачи вкладышей с транспортирующего диска в измерительный механизм выполнен в виде установленного с воэможностью вертикального перемещения столика С-образной формы, смонтированного соосно с базирующей подушкой и соответствующим гнездом транспортирующего диска.

2Автомат по п.1, отличающийся тем, что привод автомата содержит приводной кулачковый вал, а нагружающее устройство для поджатия вкладышей к

5 базирующей подушке состоит иэ трехплечего рычага, одно плечо которого установлено с возможностью взаимодействия с кулаком кулачкового sana, ползуна, установленного с возможностью взаимодействия с вклады10 шем, и груза, связанных посредством многозвенного рычажного механизма с двумя другими плечами трехплечего рычага.

1664416

l 7 (подернула) 1664416

ФиГ. 7
