Способ получения волокна из поливиниловогоспирта

Способ получения волокна из поливиниловогоспирта

Иллюстрации

Показать все

Реферат

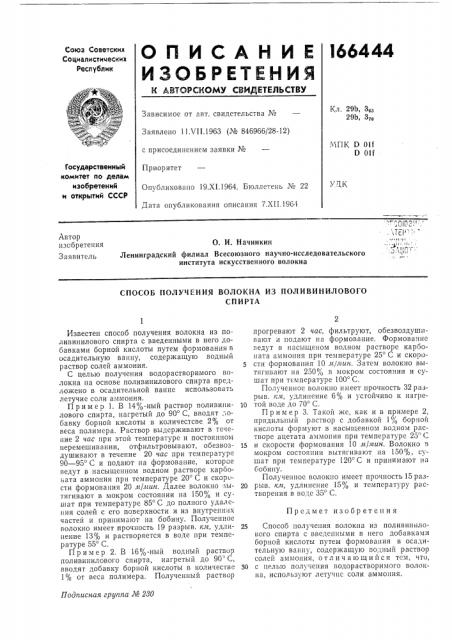

ОПИСАНИЕ l66444

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Кл. 29b, 3 ;

29b, 370

Зависимое от авт. свидетельства Кю

Заявлено 11 VII.1963 (М 846966/28-12) с присоединением заявки Ко

Приоритет

Опубликовано 19.XI.1964. Бюллетень Мю 22

Дата опубликования описания 7.Х11.1964

МПК D Oif

D 0if

Государственный комитет по делам изобретений и открытий СССР

Автор изобретения

Заявитель

О. И. Начинкин

Ленинградский филиал Всесоюзного научно-исследовательского института искусственного волокна

СПОСОБ ПОЛУЧЕНИЯ ВОЛОКНА ИЗ ПОЛИВИНИЛОВОГО

СПИРТА

Предмет изобретения

Подписная группа № 230

Известен способ получения волокна из поливинилового спирта с введенными в него добавками борной кислоты путем формования в осадительную ванну, содержащую водный раствор солей аммония.

С целью получения водорастворимого волокна на основе поливинилового спирта предложено в осадительной ванне использовать летучие соли аммония.

Пример 1. В 140/0-ный раствор поливипилового спирта, нагретый до 90 С, вводят;обавку борной кислоты в количестсве 20/0 от веса полимера. Раствор выдерживают в течение 2 час при этой температуре и постоянном перемешивании, отфильтровывают, обезвоздушивают в течение 20 час при температуре

90 — 95 С и подают на формование, которое ведут в насыщенном водном растворе карбоната аммония при температуре 20 С и скорести формования 20,n/ëøí. Далее волокно вытягивают в мокром состоянии на 1500/ и сушат при температуре 85 С до полного удаления солей с его поверхности и из внутренних частей и принимают на бобину. Полученное волокно имеет прочность 19 разрыв. кя, удлинение 130/0 и растворяется в воде при температуре 55 С.

Пример 2. В 16 /,-ный водный раствор поливинилового спирта, нагретый до 90 С, вводят добавку борной кислоты в количестве

10/0 от веса полимера. Полученный раствор прогревают 2 час, фильтруют, обезвоздушпвают и подают на формование. Формованпе ведут в насыщеном водном растворе карбопата аммония при температуре 25 С и скоро5 сти формования 10 л/мин. Затем волокно вытягивают на 250 /, в мокром состоянии и сушат при температуре 100 С.

Полученное волокно имеет прочность 32 разрыв. к,и, удлинение 6 /0 и устойчиво к нагре10 той воде до 70 С.

Пример 3. Такой же, как и в примере 2, прядильный раствор с добавкой 1 /„борной кислоты формуют в насыщенном водном растворе ацетата аммония при температуре 25" С

15 и скорости формования 10 м/иин. Волокно в мокром состоянии вытягивают на 150 /0, сушат при температуре 120 С и принимают на боби у.

Полученное волокно имеет прочность 15 раз20 I bIB. км, удлинение 15 /0 и температуру растворения в воде 35 С.

25 Способ получения волокна из поливинилового спирта с введенными в него добавками борной кислоты путем формования в осадительную ванну, содержащую водный раствор солей аммония, отличающийся тем, что, 30 с целью получения водорастворимого волокна, используют лету-гис соли аммония.
