Устройство для перегрузки пакетированных грузов

Устройство для перегрузки пакетированных грузов

Иллюстрации

Показать все

Реферат



Изобретение относится к погрузочно-разгрузочным работам на транспорте, в частности к устройствам для перегрузки штучных грузов на автотранспорт, и позволяет расширить функциональные возможности устройства путем повышения коэффициента загрузки. Устройство для перегрузки пакетированных грузов содержит тележку, несущую рычаги 7, связанные с платформой 6, и рычаги 9, связанные с роликом 8 для взаимодействия с платформой. На тележке закреплен упор 11 для взаимодействия с рычагом 7. Тележка с опущенной платформой перемещается толкателем 3 под груз и при реверсировании, взаимодействуя с упором 13, поднимает груз до взаимодействия рычагов 7 с упором 11. В этом положении тележка перемещает груз в автомобиль и при взаимодействии рычага 9 с упором 12 платформа опускается, опуская груз, после чего тележка отъезжает. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (й)5 В 65 6 67/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4482798/11 (22) 14 .OQ 88 (46) 23,07.91. Бал. hL 27 (711Харьковский проектно-конструкторский и технологический институт пищевой промышленности (72) Ф.Ф. Баканов и В.Ю. Сумцов (53) 621.869 (088,8) (56) Авторское свидетельство СССР

hk 1062154, кл. В 65 G 67/08, 1982. (54) УСТРОЙСТВО ДЛЯ ПЕРЕГРУЗКИ ПАКЕТИРОВАННЫХ ГРУЗОВ (57) Изобретение относится к погрузочноразгрузочным работам на транспорте, в частности к устройствам для перегрузки штучных грузов на автотранспорт, и позво75 ляет расширить функциональные воэможности устройства путем повышения коэффициента загрузки. Устройство для перегрузки пакетированных грузов содержит тележку, несущую рычаги 7, связанные с платформой

6, и рычаги 9, связанные с роликом 8 для взаимодействия с платформой. На тележке закреплен упор 11 для взаимодействия с рычагом 7. Тележка с опущенной платформой перемещается толкателем 3 под груз и при реверсировании, взаимодействуя с упором 13, поднимает груз до взаимодействия рычагов 7.c упором 11. В этом положении тележка перемещает груз в автомобиль и при взаимодействии рычага 9 с упором 12 платформа опускается, опуская груз, после чего тележка отъезжает. 3 ил.

1664684

Изобретение относится к погруэочноразгрузочным работам на транспорте, в частности к устройствам для перегрузки штучных грузов на автотранспорт.

Цель изобретения — расширение функциональных возможностей путем повышения коэффициента загрузки.

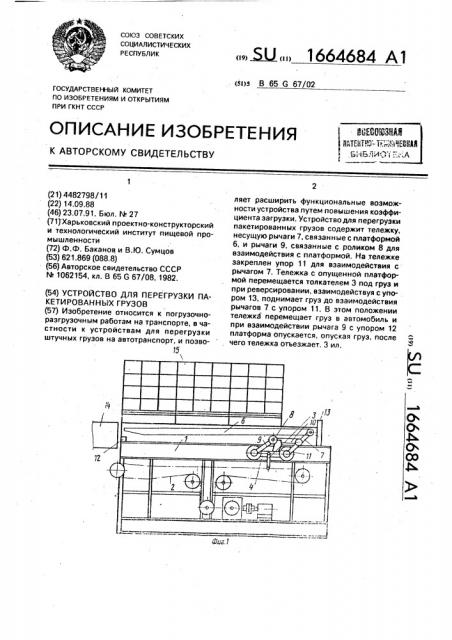

На фиг,1 изображено устройство в исходном положении; на фиг,2- то же,с грузонесущей подъемной платформой, поднятой над кузовом автомобиля; на фиг.3 — то же, при установке платформы с грузом в кузов автомобиля.

Устройство для перегрузки пакетированных грузов содержит стационарные направляющие 1, смонтированные на раме тягового конвейера 2, связанного толкателем 3 с рамой.4 тележки 5, Один конец грузонесущей подъемной платформы 6 связан с рамой 4 тележки 5 ширнирно закрепленными на ней рычагами 7. Рычажные катковые опоры, образованные катками 8 и передними рычагами 9, связаны тягами 10 с рычагами 7. На раме 4 тележки 5 расположен упор 11, а на стационарных направляющих 1 закреплены передний 12 и задний

13 упоры.

На чертежах показан также кузов 14 автомобиля, на который перегружают грузы

15 (пакеты, контейнеры).

Перегружатель работает следующим образом.

Автомобиль устанавливается рядом с перегружателем. В исходном положени грузонесущая платформа 6 находится в крайнем заднем положении, соприкасаясь с задним упором 13, опираясь передним концом в передний упор 12. При этом каток 8 не касается нижней плоскости грузонесущей платформы 6. Груз 15 устанавливают на стационарные направляющие 1 над грузонесущей подъемной платформой 6. Для подъема груза 15 тележка 5 перемещается тяговым. конвейером 2 в сторону заднего упора 13, При этом происходит разворот рычага 7 и через тягу 10 переднего рычага 9, на котором расположен каток 8, до тех пор, пока катковый рычаг не развернется на угол, превышающий 90, после чего он обопрется на упор 11. Таким образом грузонесущая платформа 6 вместе с грузом 15 зафиксируется в поднятом состоянии. После этого тележка 5 перемещается вперед до переднего

10 упора 12

При взаимодействии переднего рычага

9 и переднего упора 12 рычаг 9 и через тягу .

10 рычаг 7 разворачиваются в исходное положение, груз опускается на пол кузова 14, 15 .а грузонесущая платформа 6 своим передним концом также опускается на пол кузова 14, так как перестает опираться на каток 8 катковой рычажной опоры.

Формула изобретения

Устройство для перегрузки пакетированных грузов, содержащее установленные на основании передний и задний упоры и с возможностью возвратно-поступательного

25 перемещения приводом в горизонтальной плоскости каретку, на которой закреплены шарнирно с воэможностью поворота в вертикальной плоскости по меньшей мере два рычага, один из которых шарнирно связан с одним концом платформы для груза, установленной с возможностью взаимодействия с указанным задним упором, и фиксатор для взаимодействия с указанным одним ры30 чагом, о т л и ч а ю щ е е с я тем, что, с целью

35 расширения функциональных возможностей путем повышения коэффициента загрузки, оно снабжено тягой, шарнирно связанной с каждым из указанных рычагов, другой из которых смонтирован с возмож40 ностью взаимодействия с нижней частью указанного конца платформы, которая расположена с возможностью взаимодействия нижней частью свободного конца с указанным передним упором.

1664684

1664684

4!

Составитель И.Щербаков

Техред M.Ìîðãåíòàë Корректор M.Äåì÷èê

РедактОр М.Янкович

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101. Заказ 2358 Тираж 486 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
