Устройство для аэрации жидкости

Устройство для аэрации жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке бытовых и промышленных сточных вод. Целью изобретения является повышение эффективности аэрации за счет увеличения зоны перемешивания жидкости. Устройство для аэрации жидкости содержит круглый понтон, нижняя часть 2 которого погружена в воду водоема 3, а верхняя поверхность 4 находится выше уровня жидкости, пропеллерную мешалку 5, помещенную в направляющий патрубок 6, выполненный в форме трубы Вентури, внутри которого смонтирована винтовая насадка 7 переменного диаметра. Пропеллерная мешалка 5 снабжена вертикальным валом 8, соединенным с электроприводом 9. Устройство содержит также шарнир 10 вращения, установленный на дне 11 водоема 3 и присоединенный к направляющему патрубку 6 с образованием придонной щели 12, криволинейные радиальные отражатели 13, размещенные на верхней поверхности 4 круглого понтона, и плоские радиальные лопасти 14 прямоугольной формы, прикрепленные к нижней части 2 круглого понтона. Верхней поверхности 4 придана форма кольцевого водослива параболического профиля. Криволинейные радиальные отражатели 13 установлены так, что их выпуклая сторона обращена в сторону, обратную направлению закручивания винтовой насадки 7. При вращении пропеллерной мешалки 5 создается вертикальное движение жидкости в направляющем патрубке 6 и ее выброс с верхней кромки направляющего патрубка. Через придонную щель 12 в направляющий патрубок 6 устремляются потоки жидкости, которые оказывая динамическое давление на винтовую насадку 7, сообщают устройству вращение вокруг вертикальной оси. Изобретение позволяет повысить производительность аэрации и снизить энергетические затраты на проведение процесса. 2 ил.

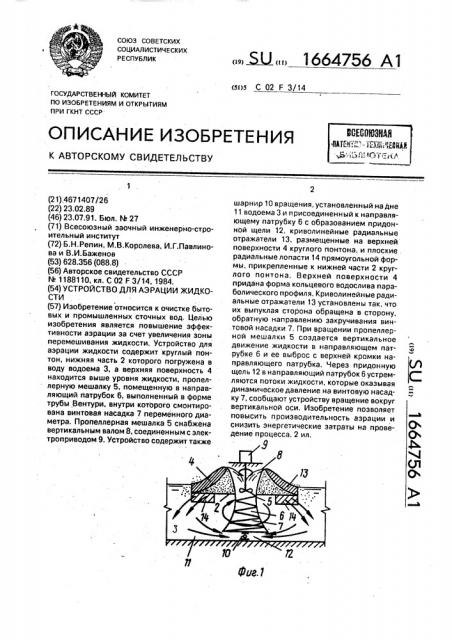

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю С 02 F 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Фиг.1 (21) 4671407/26 (22) 23.02.89 (46) 23.07.91. Бюл. М 27 (71) Всесоюзный заочный инженерно-строительный институт (72) Б.Н.Репин, M.B.Êoðîëåâà, И.Г.Павлинова и В.И.Баженов (53) 628.356 (088.8) (56) Авторское свидетельство СССР

М 1188110, кл. С 02 F 3/14, 1984. (54) УСТРОЙСТВО ДЛЯ АЭРАЦИИ ЖИДКОСТИ (57) Изобретение относится к очистке бытовых и промышленных сточных вод. Целью изобретения является повышение эффективности аэрации за счет увеличения зоны перемешивания жидкости. Устройство для аэрации жидкости содержит круглый понтон, нижняя часть 2 которого погружена в воду водоема 3, а верхняя поверхность 4 находится выше уровня жидкости, пропеллерную мешалку 5, помещенную в направляющий патрубок 6, выполненный в форме трубы Вентури, внутри которого смонтирована винтовая насадка 7 переменного диаметра. Пропеллерная мешалка 5 снабжена вертикальным валом 8, соединенным с электроприводом 9, Устройство содержит также

„, . Ы 1664756 А1 шарнир 10 вращения, установленный на дне

11 водоема 3 и присоединенный к направляющему патрубку 6 с образованием придонной щели 12, криволинейные радиальные отражатели 13, размещенные на верхней поверхности 4 круглого понтона, и плоские . радиальные лопасти 14 и рямоугольной формы, прикрепленные к нижней части 2 круглого понтона. Верхней поверхности 4 придана форма кольцевого водослива параболического профиля. Криволинейные радиальные отражатели 13 установлены так, что их выпуклая сторона обращена в сторону, обратную направлению закручивания винтовой насадки 7, При вращении пропеллерной мешалки 5 создается вертикальное движение жидкости в направляющем патрубке 6 и ее выброс с верхней кромки направляющего патрубка, Через придонную щель 12 в направляющий патрубок 6 устремляются потоки жидкости, которые оказывая динамическое давление на винтовую насадку 7, сообщают устройству вращение вокруг вертикальной оси. Изобретение позволяет повысить производительность аэрации и снизить энергетические затраты на проведение процесса. 2 ил.

1664756

Изобретение относится к очистке бытовых и промышленных сточных вод и может использоваться для аэрации жидкости, Целью изобретения является повышение эффективности аэрации за счет увеличения зоны перемешивания жидкости,.

На фиг.1 изображено устройство, разрез; на фиг.2 — то же, вид сверху {co снятым электроприводом).

Устройство для аэрации жидкости содержит круглый понтон 1, выполненный полым или из плавающего материала, нижняя часть 2 которого погружена в воду водоема

3, а верхняя поверхность 4 находится выше уровня жидкости, пропеллерную мешалку5, помещенную в направляющий патрубок 6, выполненный в форме трубы Вентури, в котором смонтирована винтовая насадка 7 переменного диаметра. Пропеллерная мешалка 5 снабжена вертикальным валом 8, соединенным с электроприводом 9. Устройство содержит также шарнир 10 вращения. установленный на дне 11 водоема 3 и присоединенный к направляющему патрубку 6 с образованием придонной щели 12, криволинейные радиальные отражатели 13, размещенные на верхней поверхности 4 круглого понтона 1, и плоские радиальные лопасти 14 прямоугольной формы, прикрепленные к нижней части 2 круглого понтона

1. Верхней поверхности 4 круглого понтона

1 придана форма кольцевого водослива параболическогоо профиля. Криволинейные радиальные отражатели 13 установлены в направлении, обратном направлению закручивания винтовой насадки 7, а их высота возрастает от центра устройства к его периферии.

Устройство работает следующим образом.

При вращении пропеллерной мешалки

5, соединенной с электроприводом 9 вертикальным валом 8, создается вертикальное движение жидкости в направляющем патрубке 6 и ее выброс с верхней кромки направляющего патрубка. Ударяясь о верхнюю поверхность 4 круглого понтона 1 и поверхность жидкости в водоеме 3, компактные струи дробятся, захватывают атмосферный воздух и вовлекают его в процесс массообмена.

Одновременно с этим через приданную щель 12 в нижнюю часть направляющего патрубка 6 устремляются потоки жидкости, которые, проходя через направляющий патрубок 6 с винтовой насадкой 7 переменного диаметра и оказывая на последнюю динамическое давление, сообщают устройству вращение вокруг вертикальной оси. Фикси. рованное положение устройства обеспечи40

50 переменным диаметром, смонтированной в направляющем патрубке шарниром вращения, установленным на дне водоема, криволинейными радиальными отражателями, расположенными на верхней поверхности

55 понтона, а также прямоугольными радиальными лопастями, установленными на нижней части понтона, при этом направляющий патрубок выполнен в виде трубы Вентури, верхняя поверхность понтона имеет форму кольцевого водослива параболического

35 вается шарниром 10 вращения, установленным на дне 11 водоема.

При вращении устройства плоские радиальные лопасти 14, прикрепленные к нижней части 2 круглого понтона 1, отбрасывают жидкость от центра к периферии водоема 3, усиливая массообменный эффект растворения кислорода в жидкости.

Потоки жидкости, перемещаясь по верхней поверхности 4 круглого понтона 1, выполненной в виде водослива параболического профиля, от центра к периферии устройства. оказывают динамическое давление на вогнутые стороны радиальных отражателей 13, увеличивая скорость вращения устройства и связанный с этим эффект перемешивания. Движение концов радиальных отражателей 13 в зоне кольцевого гидравлического прыжка вызывает дробление воздуха на более мелкие пузырьки, способствуя повышению эффективности устройства.

Выполнение направляющего патрубка

6 в виде трубы Вентури позволяет увеличить средний диаметр винтовой насадки 7, усиливая тем самым крутящий реактивный момент, а также снизить гидравлические потери на транспортировку жидкости. Форма верхней поверхности 4 круглого понтона

1 в виде кольцевого водослива параболического профиля способствует вовлечению воздуха в жидкость за счет гидравлического прыжка на границе жидкой и воздушной среду наружной кромки круглого понтона 1.

Изобретение позволяет повысить производительность аэрации и снизить энергетические затраты на проведение процесса.

Формула изобретения

Устройство для аэрации жидкости в водоемах, содержащее круглый понтон, на котором установлена пропеллерная мешалка, снабженная вертикальным валом, соединенным с электрическим приводом, и установленная в направляющем патрубке, о т ли ч а ю щ е е с я тем, что. с целью повышения эффективности процесса аэрации за счет увеличения зоны перемешивания жидкости, устройство снабжено винтовой насадкой с

1664756

Фиг. 2

Составитель В. Кулемин

Редактор И. Дербак Техред М.Моргентал Корректор М. Пожо

Заказ 2362 Тираж 607 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж 35. Раушская наб.. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, yh,Ãàràðèíà, 101 профиля, криволинейные радиальные отражатели установлены своей выпуклой стороной в направлении,,обратном направлению закручивания винтовой насадки, а их высота возрастает от центра устройства к его периферии.
