Реферат



Изобретение относится к строительству и предназначено для покрытий зданий. Цель изобретения - повышение несущей способности и жесткости. Комбинированная балка включает деревянные пояса 1, стенки 2 из листового металла с ребрами. Стенки прикреплены к деревянным поясам 1 с наружной стороны и снабжены отгибами 3, образующими ребра. Стенки выполнены составными из элементов 4 I-образной формы, которые соединены между собой, причем стыки 5 элементов одной стенки смещены относительно стыков другой стенки на полшага. Отношение ширины ребра к ширине средней части стенки определяется из соотношения F/A ≥ 1/1 - 2 COS Α, где F - ширина ребра, A = ширина средней части стенки, α - угол между стенкой и ребром, причем 60° *98 L *98 180°. Пояса балки могут быть снабжены металлическими накидками 6 на всю длину, закрепленными на стенках. 1 з.п.ф-лы, 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 С 3/14

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

О

О

Д (4

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4603016/33 (22) 09.11.88 (46) 23.07.91. Бюл. М 27 (71) Куйбышевский инженерно-строительный институт им. А.И.Микояна (72) В.А.Грачев (53) 69.024.8(088,8) (56) Конструкции из дерева и пластмасс./Под ред. Г.Г,Карлсена. — M., 1975, с, 210, рис. V.20, (54) КОМБИНИРОВАННАЯ БАЛКА (57) Изобретение относится к строительству и предназначено для покрытий зданий.

Цель изобретения — повышение несущей способности и жесткости. Комбинированная балка. включает деревянные пояса 1, стенки 2 из листового металла с ребрами, . Ж;„, 1664993 А1

Стенки прикреплены к деревянным поясам

1 с наружной стороны и снабжены отгибами

3, образующими ребра. Стенки выполнены составными из элементов 4 1-образной формы, которые соединены между собой, причем стыки 5 элементов одной стенки смещены относительно стыков другой стенки на полшага. Отношение ширины ребра к ширине средней части стенки определяется из соотношения f/a>1/1-.2cos а где f— ширина ребра; а — ширина средней части стенки; а — угол между стенкой и ребром, причем 60 <а < 180 . Пояса балки могут быть снабжены металлическими накидками

6 на всю длину, закрепленными на стенках.

1 з.п,.ф-лы, 5 ил.

1664993

Изобретение относится к строительству и предназначено для покрытий зданий.

Цель изобретения — повышение несущей способности и жесткости.

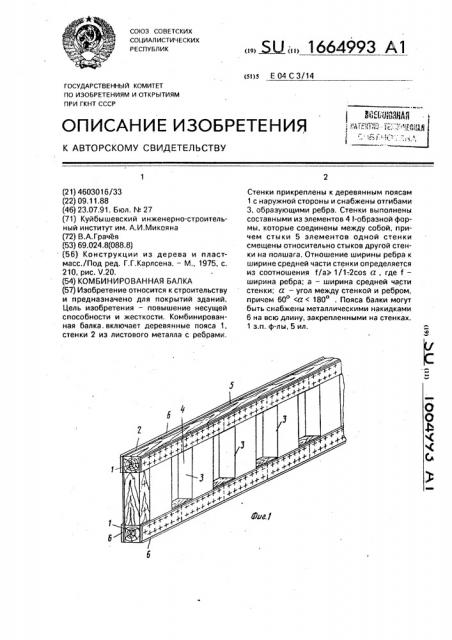

На фиг.1 показана комбинированная балка, общий вид; на фиг.2 — металлический элемент комбинированной балки; на фиг.3— то же, вид сверху при 60 < а < 180 ; на ,фиг,4 — то же, при а =90 ; на фиг.5 — метал,лический пояс балки, снабженный накладками.

Комбинированная балка содержит де, ревянные пояса 1 и стенки 2 из листового металла с ребрами. Стенки прикреплены к

;деревянным поясам 1 с наружной стороны, снабжены отгибами 3, образующими ребра, выполнены составными из элементов 41-образной формы, которые соединены между собой, причем стыки 5 элементов одной стенки смещены относительно стыков другой стенки на полшага, Отношение расстояния между стенками к шагу ребер определяется из соотношения !

4 т—

1 где f — ширина ребра;

a — ширина средней части стенки;

a — угол между стенкой и ребром, причем 60

Пояса балки могут быть снабжены металлическими накладками 6 на всю длину, закрепленными на стенках, Такое техническое решение позволяет исключить технологические потери металла, поскольку стенка выполняется штамповкой, при одновременном повышении несущей

5 способности и жесткости балки при изгибе, Формула изобретения

1, Комбинированная балка, включающая деревянные пояса, стенки из листового

10 металла, прикрепленные к деревянным поясам с наружной стороны, и ребра, о т л ич а ю щ а я с я тем, что, с целью повышения несущей способности и жесткости, стенки снабжены отгибами, образующими ребра, и

15 выполнены составными из элементов I-образной формы, соединенных между собой и с поясами, причем стыки элементов одной стенки смещены относительно стыков противоположной стенки на полшага, а отноше20 ние ширины ребра к ширине средней части стенки определяется из соотношения à >

Т: 2сова где f — ширина ребра;

25 а — ширина средней части стенки; а — угол между стенкой и ребром, причем 60 < a< 180 .

2. Балка по п. 1, отличающаяся

30 тем, что пояса снабжены металлическими накладками на всю длину„закрепленными на стенках.
