Опалубка для бетонирования криволинейных сооружений

Опалубка для бетонирования криволинейных сооружений

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано при возведении монолитных резервуаров и других криволинейных сооружений. Цель изобретения - расширение технологических возможностей опалубки и сокращение трудозатрат. Опалубка для бетонирования криволинейных сооружений содержит внутреннюю 1 и наружную 2 опалубочные панели, включающие палубу и вертикальные ребра жесткости 4, талрепы для придания панелям заданного радиуса кривизны, стяжки 6, горизонтальные балки 7 и опорные элементы 8. Горизонтальные балки 7 устанавливают попарно на два смежные вертикальные ребра жесткости 4 через опорные элементы 8 с закрепленными на них упорами 9 с криволинейной или ломаной поверхностью, например в виде цилиндра, и направляющими, входящими в пазы горизонтальных балок 7. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 04 G 11/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М660

) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4354720/33 (22) 04.01.88 (46) 23.07.91. Бюл. М 27 (71) Специальное конструкторское бюро

"Строймеханизация" (72) В.П.Ильинцев и В.Н.Кузьмичев (53) 69.057.5(088.8) (56) Патент ФРГ

М 2426708, кл. Е 04 6 11/20, опублик. 1978.

Шмит О,M. Опалубки для монолитного бетона. — M.: Стройиздат, 1987, с. 101, 102, рис. 2.65. (54) ОПАЛУБКА ДЛЯ БЕТОНИРОВАНИЯ

КРИВОЛИНЕЙНЫХ СООРУЖЕНИЙ (57) Изобретение относится к строительству и может быть использовано при возведении монолитных резервуаров и других криволи Ы 1664995 А1 нейных сооружений. Цель изобретения— расширение технологических воэможностей опалубки и сокращение трудозатрат.

Опалубка для бетонирования криволинейных сооружений содержит внутреннюю 1 и наружную 2 опалубочные панели, включающие палубу и вертикальные ребра 4 жесткости, талрепы для придания панелям заданного радиуса кривизны, стяжки 6, горизонтальные балки 7 и опорные элементы

8. Горизонтальные балки 7 устанавливают попарно на два смежные вертикальные ребра 4 жесткости через опорные элементы 8 с закрепленными на них упорами

9 с криволинейной или ломаной поверхностью, например в виде цилиндра, и направляющими, входящими в пазы горизонтальных балок 7. 4 ил.

1664995

Изобретение относится к строительству и может быть использовано при возведении монолитных резервуаров и других криволинейных сооружений.

Цель изобретения — расширение технологических возможностей опалубки и сокращение трудозатрат.

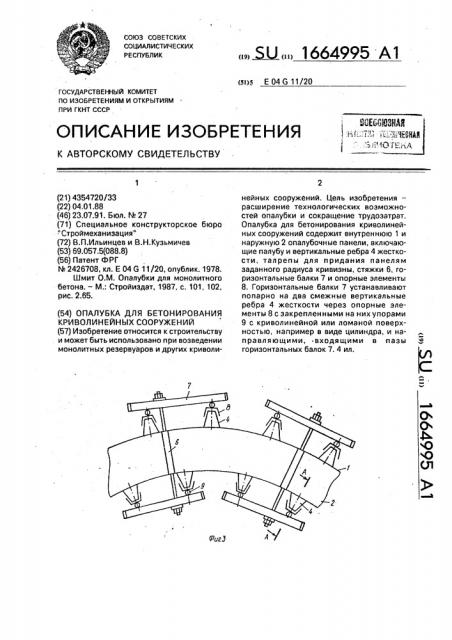

На фиг.1 изображена опалубка для бетонирования криволинейных сооружений, общий вид в плане; на фиг.2 — то же, вид

Сбоку (фрагмент); на фиг.3 — фрагмент плана; на фиг.4 — разрез А-А на фиг,3.

Опалубка для бетонирования криволинейных сооружений состоит из внутренней

1 и наружной 2 опалубочных панелей, вклю чающих палубу 3 и вертикальные ребра 4 жесткости, талрепов 5 для придания панелям заданного радиуса кривизны, стяжек 6, горизонтальных балок 7 и опорных элементов 8.

Горизонтальные балки 7 устанавливаются попарно на два смежные вертикальные ребра жесткости через опорные элементы 8 с закрепленными на них упорами 9 и направляющими 10, входящими в пазы горизонтальных балок 7.

Упоры 9 в местах контакта с горизонтальными балками 7 выполнены с криволинейной или ломаной поверхностями, например, в виде цилиндра, что обеспечивает постоянный линейный контакт между ними при передаче усилия на стяжки при любом радиусе кривизны панели.

Опалубка работает следующим образом.

Перед установкой опалубки в рабочее положение с помощью талрепов 5 производят изгиб палубы 3 панелей 1, 2 на заданный радиус кривизны и крепление опорных элементов 8 на вертикальных ребрах 4 жесткости.

После выверки панелей в рабочее поло5 жение через отверстия палубы 3 устанавливают стяжки 6 и по направляющим 10 опорных элементов 8 с упорами 9 устанавливают горизонтальные балки 7,-закрепляют стяжки 6 и в межопалубочное

10 пространство укладывают бетонную смесь.

При распалубке освобождают крепление стяжек 6, снимают горизонтальные булки 7, стяжки 6 и опалубочные панели 1, 2.

Переналадку опалубки для бетонирова15 ния сооружений различной кривизны и толщины стен осуществляют путем выполнения в палубе панелей новых отверстий под стяжки и установки заглушек в старые отверстия.

Формула изобретения

Опалубка для бетонирования криволинейных сооружений, включающая палубу, вертикальные ребра жесткости, горизон25 тальные балки, талрепы, стяжки, о т л и ч аю щ а я с я тем, что, с целью расширения технологических возможностей опалубки и сокращения трудозатрат, она снабжена опорными элементами, сечение которых со30 ответствует сечению вертикальных ребер жесткости, и упорами с жестко закрепленными на них направляющими, входящими в горизонтальные балки, при этом упоры выполнены с криволинейной или ломаной по35 верхностью, контактирующей с горизонтальной балкой, а смежные горизонтальные балки размещены между собой с зазором, 1664995

Фиа2

A-A

Фиг.4
