Тампонажный снаряд для установки мостов в обсадных колоннах

Тампонажный снаряд для установки мостов в обсадных колоннах

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу. Цель изобретения - расширение области применения и повышение надежности работы. Устр-во содержит корпус (К) 1, пробку (П) 2 и узел 3 освобождения П2, выполненный в виде втулки 7 с уступом в верхней части с внутренней стороны, плашки 9 и пластинчатой пружины 11. Втулка установлена на наружной поверхности К 1 с возможностью осевого перемещения и радиального смещения и выполнена с наклонным пазом (НП) 8 с наименьшей глубиной в нижней части. Плашка 9 размещена в НП 8. Пружина 11 закреплена на наружной поверхности корпуса и установлена с возможностью взаимодействия с наружной поверхностью втулки 7 с противоположной стороны от НП 8. Размещена П 2 в нижней части К 1 с возможностью взаимодействия с нижним торцем втулки 7. Устр-во опускают в скважину на тросе или проволоке. По дохождении им места установки моста его приподнимают на 0,2 - 0,6 м. Плашка 9, прижатая к стенке обсадной колонны усилием ПП 11, остается на месте. Втулка 7, перемещаясь вверх за счет НП 8, сильнее вдавливает плашку 9 в стенку и заклинивается. Пружина 11 соскальзывает с втулки 7, которая за счет радиального смещения освобождается от расклинивания и подхватывается К 1. 2 ил.

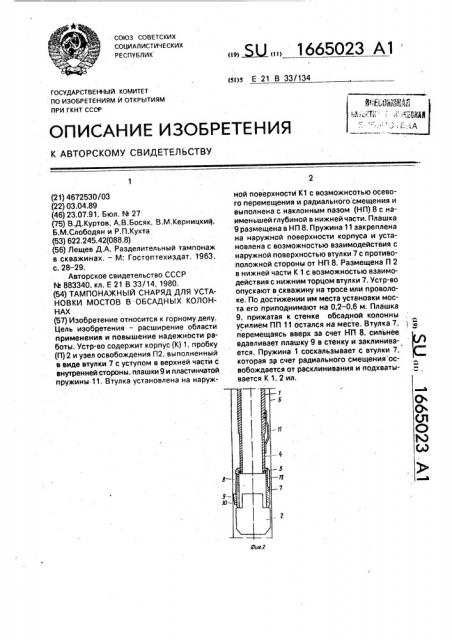

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 21 В 33/134

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

6" ьМ%

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Вис2 (21) 4672530/03 (22) 03.04.89 (46) 23.07.91. Бюл. М 27 (75) В.Д.Куртов, А.В.Босяк, B.М. Керницки, Б.М.Слободян и Р,П.Кухта (53) 622.245.42(088.8) (56) Лещев Д.А. Разделительный тампонаж в скважинах. — M: Гостоптехиздат. 1963, с. 28-29.

Авторское свидетельство СССР

М 883340, кл. Е 21 В 33/14, 1980. (54) ТАМПОНАЖНЫЙ СНАРЯД ДЛЯ УСТАНОВКИ МОСТОВ В ОБСАДНЫХ КОЛОННАХ (57) Изобретение относится к горному делу.

Цель изобретения — расширение области применения и повышение надежности работы. Устр-во содержит корпус (К) 1, пробку (П) 2 и узел освобождения П2. выполненный в виде втулки 7 с уступом в верхней части с внутренней стороны, плашки 9 и пластинчатой пружины-11, Втулка установлена на наруж„„ Я „„1665023 А1 ной поверхности К1 с возможнсотью осевого перемещения и радиального смещения и выполнена с наклонным пазом (НП) 8 с наименьшей глубиной в нижней части. Плашка

9 размещена в НП 8. Пружина 11 закреплена на наружной поверхности корпуса и установлена с возможностью взаимодействия с наружной поверхностью втулки 7 с противоположной стороны от НП 8. Размещена П 2 в нижней части К 1 с возможностью взаимодействия с нижним торцом втулки 7. Устр-во опускают в скважину на тросе или проволоке, По достйжении им места установки моста его приподнимают на 0,2 — 0,6 м. Плашка

9, прижатая к стенке обсадной колонны усилием ПП 11 остался на месте. Втулка 7, перемещаясь вверх за счет НП 8, сильнее вдавливает плашку 9 в стенку и заклинивается. Пружина 1 соскальзывает с втулки 7, которая за счет радиального смещения освобождается от расклинивания и подхватывается К 1. 2 ил.

1665023

Изобретение относится к области горного дела, а более конкретно к устройствам для установки мостов в обсадных колоннах, Цель изобретения — расширение области применения и повышение надежности работы.

На фиг.1 изображен тампонажный снаряд для установки мостов в обсадных колоннах в транспортном положении, продольный разрез; на фиг.2 — то we. в рабочем положении, Предлагаемый снаряд содержи корпус

1, пробку 2 и узел 3 освобождения пробки (фиг.1), Наружная поверхность нижней части корпуса 1 выполнена с проточкой 4 и на нее навернута гайка 5. Корпус 1 на верхнем конце имеет резьбу для соединения с трубами (при увеличенном объеме цементного или другого тампонажного раствора). К самой верхней трубе подсоединяется головка для связи с тросом или проволокой, на которых снаряд опускают в скважину, При малом объеме раствора эта головка подсоединяется к верхнему концу корпуса

1, Пробка 2 выполняет функцию направляющей пробки при спуске тампонажного сна ряда в скважину и одновременно после ее освобождения в скважине перекрывает сечение обсадной колонны 6.

Узел 3 (фиг.2) выполнен в виде втулки 7 (с уступом в верхней части на внутренней поверхности), имеющей уменьшающийся по глубине книзу наклонный паз 8 с плаш: . кой 9 и ограничителем 10 ее движения вниз.

С противоположной стороны (no отношению к наклонному пазу 8 с плашкой 9) на наружной поверхности корпуса 1 закреплена пластинчатая пружина 11 (например, с помощью заклепок), нижним концом телескопически соединенная с наружной поверхностью втулки 7 с возможностью их рассоединения после привода снаряда в рабочее положение. Для этого на втулке 7 выполнен продольный паз 12, в котором скользит нижний конец пружины 11, Втулка

7 установлена на наружной поверхности корпуса 1 с возможностью осевого перемещения и радиального смещения. Размеры плашки 9, размеры и упругость пружины 11 подобраны таким образом, чтобы .в транспортном положении (фиг,1) плашка 9 и пружина 11 постоянно контактировали с внутренней поверхностью обсадной колонны 6, 8 качестве пробки 2 может быть применена деревянная пробка с диаметром на

5-10 мм меньше sнутреннего диаметра скважины. Такая пробка обеспечивает перекрытие ствола скважины, достаточное для качественной установки цементного мостл

Может быть применена самоуплотняющаяся пробка, В этом случае ступенчатая втулка

7 снабжена дополнительным узлом для контакта с пробкой 2 и ее выталкивания из корпуса 1.Пробка 2 размещается в нижней части корпуса 1 с упором в нижний торец втулки 7.

Тампонажный снаряд работает следующим образом.

Снаряд в скважину опускается на тросе или проволоке. Как исключение, возможно применение для спуска снаряда насоснокомпрессорных или бурильных труб (например, при необходимости доставки в скважину значительных количеств цементного раствора).

В момент спуска в скважину плашка 9 находится в верхнем положении (фиг,1) и не препятствует спуску снаряда по обсадной колонне 6, хотя и находится в постоянном контакте с внутренней поверхностью обсадных труб (пружина 11 при этом также постоянно контактирует с обсадными трубами 6), После спуска снаряда на заданную глубину производится его приподъем на 0.2 — О,б м.

В результате плашки 9, прижатые к обсадной колонне силой упругости пластинчатой пружины 11, остаются на месте, Корпус снаряда 1 поднимается увлекая за собой втулку 7. В момент приподъема втулки 7 она скользит своим пазом 8 по плашке 9 и вдавливает плашку 9 в стенку обсадной колонны

6. В этот момент (т.е. подъема корпуса 1) пробка 2 вместе с расклиненной втулкой 7 остается на месте, а корпус 1 выходит(сдергивается) с пробки 2, В момент подъема корпуса 1, когда втулка 7 удерживается внутри колонны 6 за счет плашек 9 и пружин.11, пластинчатые пружины скользят по пазам 12 и в некоторый момет выходят из них, После этого нижний конец пружины 11 уходит ближе к центру снаряда до контакта с наружной стенкой корпуса 1 (фиг.2). В результате размеры снаряда по диаметру уменьшаются. При этом плашка 9 отходит от стенки обсадной колонны 6, так как с противоположной стороны корпуса 1 пружина 11 не отталкивается от обсадной колонны 6, Плашка 9 и пружина 11 перестают контактировать с внутренней стенкой обсадной колонны 6. Снаряд может быть свободно извлечен на дневную поверхность, В момент подъема тампонажного снаряда цементный раствор. залитый внутрь корпуса 1 над пробкой 2, выливается внутрь обсадной колонны 6 над пробкой 2 и занимает соответствующую его объему высоту, При необходимости увеличенной высоты моста могут быть произведены дополни1665023 тельные спуски снаряда в скважину. После подъема снаряда производят его промывку и сборку с запрессовкой новой пробки 2 внутрь, т.е. его приводят в готовность к транспортному положению (фиг.1).

Соста вител ь А. Кондратенко

Техред М.Моргентал Корректор M.Кучерявая

Редактор Н.Яцола

Заказ 2375 Тираж 364 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101

Формула изобретения

Тампонажный снаряд для установки мостов в обсадных колоннах, содержащий корпус, пробку и узел освобождения пробки, отличающийся тем, что, с целью повышения надежности работы, узел освобождения пробки выполнен в виде втулки с уступом в верхней части с внутренней стороны. установленной на наружной поверхности корпуса с возможностью осевого перемещения и радиального смещения, 5 плашки и пластинчатой пружины, причем втулка выполнена с наклонным пазом C наименьшей глубиной в нижней части, плашка размещена в наклонном пазу, э пластинчатая пружина закреплена нэ наруж10 ной поверхности корпуса и установлена с возможностью взаимодействия с наружной поверхностью взаимодействия с нижним торцом втулки.
