Реферат



Изобретение м.б. использовано в центробежных насосах для уравновешивания осевой силы и снижения давления перед концевым уплотнением. Цель изобретения - повышение КПД и надежности импеллера путем уменьшения гидравлических потерь и износа лопаток при работе на гидросмесях. На диске 1 закреплены лопатки 2, тыльные поверхности которых наклонены под острым углом к поверхности диска 1. Угол наклона тыльных поверхностей лопаток 2 превышает 30 - 40°. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 04 О 29/10

Ц (ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4733955/29 (22) 18,07.89 (46) 23.07;91. Бюл. ¹ 27 (71) Научно-производственное объединение Гидротрубопровод" (72) А.К.Люблинский, Н,Б.Трейнер и Н.Н.Казимирова (53) 621.671 (088.8) (56) Краев M.Â., Овсянников Б,В„Шапиро

А.С. Гидродинамические радиальные уплотнения высокооборотных валов, — M.: Машиностроение, 1976, с.88, рис,6,2,, ЯХ,, 1665093 А1 (54) ИМПЕЛЛЕР (57) Изобретение м.б. использовано в центробежных насосах для уравновешивания осевой силы и снижения давления перед концевым уплотнением, Цель. изобретения — повышение КПД и надежности импеллера путем уменьшения гидравлических потерь и износа лопаток при работе на гидросмесях. На диске 1 закреплены лопатки 2,. тыльные поверхности которых наклонены под острым углом к поверхности диска 1.

Угол наклона тыльных поверхностей лопаток 2 выполнен в пределах 30-400. 3 ил.

1665093

Составитель Л. Анисимова

Техред М.Моргентал Корректор М. Кучерявая

Редактор И. Горная

Заказ 2379 Тираж 3 79 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

1

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к гидромашиностроению и может быть использовано в центробежных насосах для уравновешивания осевой силы и снижения давления перед концевым уплотнением.

Цель изобретения — повышение КПД и

Надежности путем уменьшения гидравличеких потерь и износа лопаток при работе на идросмесях.

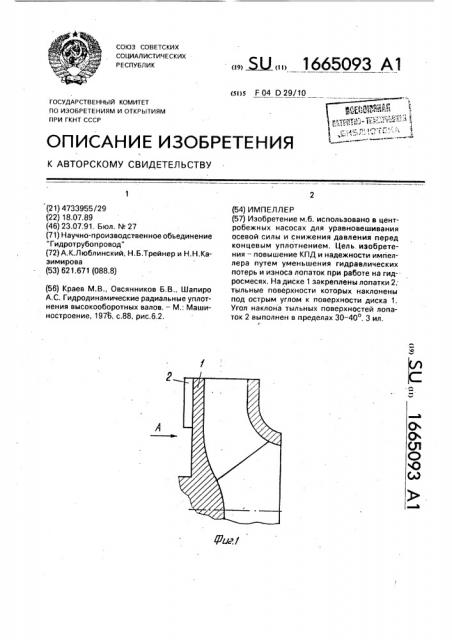

На фиг,1 изображен импеллер в составе абочего колеса центробежного насоса для идросмесей; на фиг.2 — вид А на фиг.1, на фиг.3 — сечение Б — Б на фиг.2.

Импеллер содержит диск 1 с закрепленными на нем лопатками 2, тыльные поверхости 3 которых наклонены под острым глом а к. поверхности 4 диска 1, выполненым в пределах 30-40 .

Импеллер в составе рабочего колеса ентробежного насоса для гидросмесей раотает следующим образом, При обтекании жидкостью лопатки 2 им еллера, имеющей в поперечном сечении форму трапеции, благодаря наклону тыльной поверхности 3 лопатки 2 ликвидируются вихревые области с ее тыльной поверхности

3, вызывающие потери энергии и интенсивный местный износ.

5 Установлено, что при 30 а 40 вихревая зона за тыльными поверхностями 3 лопаток 2 устраняется.

За счет существенного повышения гидравлических потерь в межлопаточных кана10 лах импеллера его эффективность резко снижается, что приводит к интенсивному повышению давления перед концевым уплотнением вала насоса, а следовательно, к снижению надежности и КПД, 15 Формула изобретения

Импеллер, включающий диск с закрепленными на нем лопатками, тыльные поверхности которых наклонены под острым углом к поверхности диска, отличающийся

20 тем, что, с целью повышения КПД и надежности путем уменьшения гидравлических . потерь и износа лопаток при. работе на гидросмесях, угол наклона тыльных поверхностей лопаток выполнен в пределах 30 — 40, л
