Многосопловый эжектор

Многосопловый эжектор

Иллюстрации

Показать все

Реферат



Изобретение относится к струйной технике и может быть использовано для перекачки газов и газокапельных смесей. Цель изобретения - повышение КПД. Многосопловый эжектор содержит герметичный корпус (К) 1, патрубки (П) 2 и 3 подвода активной и пассивной сред, размещенные внутри К 1 активные сопла 4 и соосные с ними камеры смешения (КС) 5 с диффузорами 6, оси которых параллельны, сборный коллектор 7 с выходным П 8. К 1 снабжен П 9, 10, 11 и 12 для подвода и отвода охлаждающей жидкости и перегородками 13 и 14, установленными с образованием между ними и торцами 15 и 16 К 1 емкостей 17 и 18, одна из которых сообщена с П 9 подвода, а другая - с П 10 отвода охлаждающей жидкости, и трубами 19 по числу КС 5 для сообщения емкостей 17 и 18 между собой. При этом трубы 19 установлены соосно с КС 5 и проходят через последние и сопла 4 с образованием кольцевых зазоров, а полость К 1 сообщена с П 11 и 12 подвода и отвода охлаждающей жидкости.

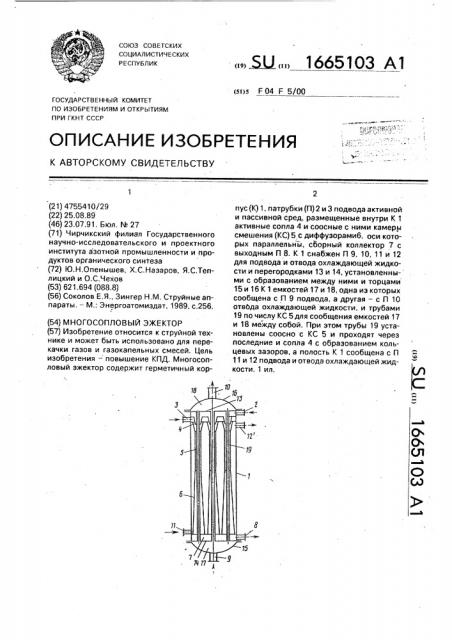

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ((9) (! () (s()s F04 F 5/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4755410/29 (22) 25.08.89 (46) 23.07,91. Бюл, М 27 (71) Чирчикский филиал Государственного научно-исследовательского и проектного института азотной промышленности и продуктов органического синтеза (72) Ю.Н,Опенышев, Х.С.Назаров, Я.С,Теплицкий и О.С.Чехов (53) 621.694 (088.8) (56) Соколов Е.Я., Зингер Н,М. Струйные аппараты. — М.: Энергоатомиздат, 1989, с.256. (54) МНОГОСОПЛОВЫЙ ЭЖЕКТОР (57) Изобретение относится к струйной технике и может быть использовано для перекачки газов и газокапельных смесей. Цель изобретения — повышение КПД. Многосопловый эжектор содержит герметичный корпус (К) 1, патрубки (П) 2 и 3 подвода активной и пассивной сред, размещенные внутри К 1 активные сопла 4 и соосные с ними камеры смешения (КС) 5 с диффузорами6, оси которых параллельны, сборный коллектор 7 с выходным П 8. К 1 снабжен П 9., 10, 11 и 12 для подвода и отвода охлаждающей жидкости и перегородками 13 и 14, установленны- ми с образованием между ними и торцами

15 и 16 К 1 емкостей 17 и 18, одна из которых сообщена с П 9 подвода, а другая — с П 10 отвЬда охлаждающей жидкости, и трубами

19 по числу КС 5 для сообщения емкостей 17 и 18 между собой. При этом трубы 19 установлены соосно с КС 5 и проходят через последние и сопла 4 с образованием кольцевых зазоров, а полость К 1 сообщена с П

11 и 12 подвода и отвода охлаждающей жидкости. 1 ил.

1665103

Составитель Б. Тихомиров

Редактор В. Бугренкова Техред М.Моргентал Корректор О. Кравцова

Заказ 2379 Тираж 366 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул,Гагарина, 101

Изобретение относится к струйной технике и может быть использовано для пере( качки газов и газокапельных смесей.

Цель изобретения — повышение КПД, На чертеже изображено устройство, продольный разрез, Многосопловый эжектор содержит герметичный корпус 1, патрубки 2 и 3 подвода активной и пассивной сред, размещенные внутри корпуса 1 активные сопла 4 и соосные им камеры 5 смешения с диффузорами

, 6, оси которых параллельны между собой, сборный коллектор 7 с выходным патрубком 8. Корпус 1 снабжен четырьмя патрубками .. 9 — 12 для подвода и отвода охлаждающей жидкости и двумя перегородками 13 и 14, установленными с образованием между ни ми и торцами 15 и 16 корпуса 1 емкостей 17 и 18, одна из которых сообщена с патрубком, 9 подвода, а вторая — с патрубком 10 отвода ! охлаждающей жидкости, и трубами 19 по ! числу камер 5 смешения для сообщения ем, костей 17 и 18 между собой, при этом трубы 19 установлены соосно камерам 5 смешения и проходят через последние и сопла 4 с образованием кольцевых зазоров, а полость корпуса 1 сообщена с двумя другими патрубками 11 и 12 подвода и отвода охлаж. дающей жидкости, Работа устройства рассматривается на примере аммиачной холодильной установ ки.

Водный раствор аммиака подается че- рез парубок 2. в сопло 4, Пары аммиака вхо дят в устройство через патрубок3 и в камере

5 смешения смешиваются с водным раствором, При смешении происходит растворение газа в растворе с выделением тепла.

Для улучшения характеристик эжектора производится отвод тепла с помощью ох5 лаждающей жидкости, проходящей через полость корпуса 1 и через трубы 19, Интенсивное охлаждение за счет развитой поверхности теплообмена на стенках камер 5 смешения и стенках труб 19 обеспечивает

10 улучшение процесса смешения и в результате этого КПД устройства повышается.

Формула изобретения

Многосопловый эжектор, содержащий

15 герметичный корпус, патрубки подвода активной и пассивной сред, размещенные в корпусе активные сопла и соосные с ним камеры смешения с диффузорами, оси которых параллельны между собой, и сборный

20 коллектор с выходным патрубком, о тл и ч а ющийся тем,что,сцелью повышения КПД, корпус снабжен четырьмя патрубками для подвода и отвода охлаждающей жидкости и двумя перегородками, ус25 тановленными с образованием между ними и торцами корпуса емкостей, одна иэ которых сообщена с патрубком подвода, а вторая — с патрубком отвода охлаждающей жидкости, и трубами по числу камер смеше-

30 ния для сообщения емкостей между собой, при этом трубы установлены соосно с камерами. смешения и проходят через последние, и сопла с образованием кольцевых зазоров, а полость корпуса сообщена с двумя други35 ми патрубками подвода и отвода охлаждающей жидкости.
