Реферат



Изобретение относится к светотехнике и может быть использовано для создания декоративных эффектов при оформлении витрин, интерьеров квартир, ресторанов, кинотеатров, дискотек. Цель изобретения - повышение декоративного эффекта светильника. Светильник содержит корпус 1, осветитель 2 с лампой накаливания 3, сферическим отражателем 4 и коллимирующей линзой 5, прозрачный для инфракрасного излучения конус 6 с наружным светоделительным покрытием 7, пучок 8 волоконных световодов 9, скрепленный у входного торца 10, на который нанесен антистоксов люминофор 11, цилиндрическое кольцо 12 светофильтров 13, выполненное с возможностью вращения вокруг оптической оси осветителя 2. На наружной поверхности светофильтров 13 нанесен рельеф 15. В боковой стенке корпуса 1 установлено прозрачное для видимого излучения цилиндрическое окно 16, на внутренней поверхности которого нанесен другой рельеф, отличающийся по конфигурации от рельефа 15. Декоративный эффект заключается в свечении выходных торцов волоконных световодов цветами излучения различных люминофоров и в свечении боковой стенки корпуса в виде калейдоскопически изменяющегося рельефа в цветах светофильтров 13. 2 з.п.ф-лы, 1 ил.

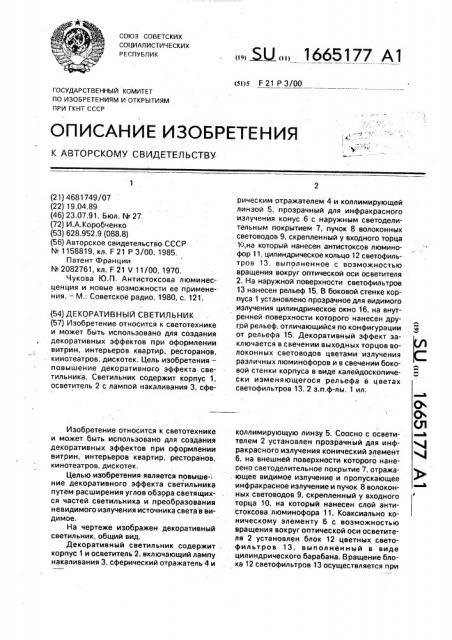

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s F 21 Р 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4681749/07 (22) 19.04.89 (46) 23,07,91. Бюл, М 27 (72) И.А.Коробченко (53) 628.952.9 (088,8) (56) Авторское свидетельство СССР

N 1158819, кл, F 21 Р 3/00, 1985, Патент Франции

N2082761,,кл. F 21 V 11/00, 1970.

Чукова Ю,П, Антистоксова люминесценция и новые возможности ее применения. — M. Советское радио. 1980, с. 121 . (54) ДЕКОРАТИВНЪ|Й СВЕТИЛЬНИК (57) Изобретение относится к светотехнике и может быть использовано для создания декоративных эффектов при оформлении витрин, интерьеров квартир, ресторанов, кинотеатров, дискотек. Цель изобретенияповышение декоративного эффекта светильника. Светильник содержит корпус 1, осветитель 2 с лампой накаливания 3, сфеИзобретение относится к светотехнике и может быть использовано для создания декоративных эффектов при оформлении витрин, интерьеров квартир, ресторанов, кинотеатров, дискотек.

Целью изобретения является повыше-:. ние декоративного. эффекта светильника путем расширения углов обзора светящихся частей светильника и преобразования невидимого излучения источника света в видимое.

На чертеже изображен декоративный светильник, общий вид.

Декоративный светильник содержит корпус 1 и осветитель 2, включающий лампу накаливания 3, сферический отражатель 4 и Ы, 1665177 А1 рическим отражателем 4 и коллимирующей линзой 5, прозрачный для инфракрасного излучения конус 6 с наружным светоделительным покрытием 7, пучок 8 волоконных световодов 9, скрепленный у входного торца

1о,на который нанесен антистоксов люминофор 11, цилиндрическое кольцо 12 светофильтров 13, выполненное с возможностью вращения вокруг оптической оси осветителя

2. На наружной поверхности светофильтров

13 нанесен рельеф 15. В боковой стенке корпуса 1 установлено прозрачное для.видимого излучения цилиндрическое окно 16, на внутренней поверхности которого нанесен другой рельеф, отличающийся по конфигурации от рельефа 15. Декоративный эффект заключается в свечении выходных торцов волоконных световодов цветами излучения различных люминофоров и в свечении боковой стенки корпуса в виде калейдоскопически изменяющегося рельефа в цветах светофильтров 13. 2 з.п.ф-лы, 1 ил; коллимирующую линзу 5. Соосно с освети- . а телем 2 установлен прозрачн ый для инф- 4 ракрасного излучения конический элемент 4

6, на внешней поверхности которого нанесено светоделительное покрытие 7, отражающее видимое излучение и пропускающее инфракрасное излучение и пучок 8 волоконных световодов 9, скрепленный у входного торца 10, на который нанесен слой антистоксова люминофора 11. Коаксиально коническому элементу 6 с воэможностью вращения вокруг оптической оси осветителя 2 установлен блок 12 цветных светофильтров 13, выполненный в виде цилиндрического барабана. В ращение блока 12 светофильтров 13 осуществляется при

1665177 помощи электродвигателя 14. На внешней поверхности. светофильтров 13 нанесен светорассеивающий рельеф 15. В корпусе 1 светильника напротив блока 12 светофильтров 13 выполнено кольцевое светопропу,, скающее окно 16 со светорассеивающим рельефом на его внутренней поверхности.

Декоративный светильник работает следующим образом.

Прямой световой поток от лампы нака,ливания 3 и отраженный от сферического отражателя 4 формируется коллимирующей линзой 5 в параллельный сноп главных лу( чей и попадает на конус 6 со светоделитель ным покрытием 7 отражающим видимое излучение в сторону светофильтров 13 и пропускающим инфракрасное излучение на входной торец пучка 8 волоконных световодов 9; покрытый антистоксовым люминофо ром 11., В результате наблюдатель через

| окно 16 будет видеть рельеф 15 в цвете соответствующего светофильтра 13, Инф, ракрасное излучение, попавшее на антистоксов люминофор 11, возбаждает его,, возникшее вторичное монохроматическое излучение передается на выходные торцы волоконных световодов 9, и наблюдатель будет видеть их цветными(в зависимости от

I типа люминофора) в пределах всей выход| ной апертуры, Изобретение позволяет расширить обзорность выходных торцов волоконных световодов, более эфективно использовать излучение источника света, а также получить калейдоскопический эффект, наблю даемый сквозь кольцевое окно в корпусе, при вращении блока светофильтров, Формула изобретения

1, Декоративный светильник, содержащий корпус, осветитель, пучок волоконных световодов, скрепленный у входного торца, 5 обращенного к осветителю, и блок цветных светофильтров, установленный с возможностью вращения вокруг оптической оси осветителя, отличающийся тем, что, с целью повышения декоративного эффекта, он

10 снабжен прозрачным коническим элементом со светоделительным покрытием на его внешней поверхности, отражающим лучи видимого диапазона и пропускающим лучи инфракрасного диапазона, в корпусе вы15 полнено кольцевое светопропускающее окно, а на входной торец пучка волоконных световодов нанесен слой антистоксова люминофора, при этом блок цветных светофильтров выполнен.в виде цилиндриче20 ского барабана, прозрачный конический элемент обращен вершиной к осветителю и установлен с блоком цветных светофильтров и кольцевым светопропускающим окном в одной плоскости, лежащей между

25 входным торцом пучка волоконных световодов и осветителем перпендикулярно оптической оси последнего, 2, Светильник по и. 1, о т л и ч а ю щ и йс я тем, что слой антистоксова люминофора

30 выполнен в виде участков различного спектрального состава излучения.

3. Светильник по пп. 1 и 2, о т л и ч а юшийся тем, что на внешней поверхности цветных светофильтров и на внутренней

35 поверхности кольцевого светопропускающего окна выполнен светорассеивающий рельеф.

1665177
