Реферат



Изобретение относится к технике вентиляции и м.б. использовано для исследования моделей различных систем вентиляции помещений. Цель изобретения - повышение точности измерений параметров воздушной среды в рабочем пространстве установки однониточными датчиками термоанемометра. К корпусу 1 присоединены приточные и вытяжные воздуховоды 3, 4. Координатное устр-во 5 предназначено для перемещения и фиксации датчика 6 измерений в рабочем пространстве. Горизонтальные щели 7 размещены на двух соседних боковых стенках 2 корпуса 1. Бегунки 8 перекрывают щели 7. Устр-во 5 выполнено в виде двух направляющих штанг 9, имеющих возможность взаимного перемещения, и размещено на каждой стенке 2 с щелями 7. Однониточные датчики 6 укреплены в устр-ве 5 с возможностью вращения. Наличие щелей 7 и бегунков 8 позволяет моделировать различные схемы подачи и удаления воздуха. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я >л F 24 F 7/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

Г1РИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4729712/29 (22) 08.08.89 (45) 23,07.91. Бюл. tÔ 27 (71) Белорусский политехнический институт (72) В,И.Куновский, К.З,Гаркуша и В.И.Кандибор (53) 697 r. (088 8) (56) Гром тлин M.È. Распределение воздуха в помещениях. — М,:Стройиздат, 1982, с.152, рис,7.1. (54) УСТАНОВКА ДЛЯ ИССЛЕДОВАНИЯ

СИСТЕМ ВЕНТИЛЯЦИИ (57) Изобретение относится к технике вентиляции и м.б, использовано для исследования моделей различных систем вентиляции помещений, Цель изобретения — повышение точности измерений параметров воздушной среды в рабочем пространстве установки однониточными датчиками термоанемометра. K корпусу 1 присоединены приточные и вытяжные воздуховоды 3, 4.

Координатное устр-во 5 предназначено для перемещения и фиксации датчика 6 измерений в рабочем пространстве. Горизонтальные щели 7 размещены на двух соседних боковых стенках 2 корпуса 1. Бегунки 8 перекрывают щели 7. Устр-во 5 выполнено в виде двух направляющих штанг 9, имеющих возможность взаимного перемещения, и размещено на каждой стенке 2 с щелями 7.

Однониточные датчики б укреплены в стрве 5 с возможностью вращения. Наличие щелей 7 и бегунков 8 позволяет моделировать различные схемы подачи и удаления воздуха. 5 ил.

1665191

Изобретение относится к технике вентиляции помещений и может быть использовано для исследования моделей различных систем вентиляции помещений.

Целью изобретения является повышение точности измерений параметров воздушной среды в рабочем пространстве установки однониточными датчиками термоанемометра.

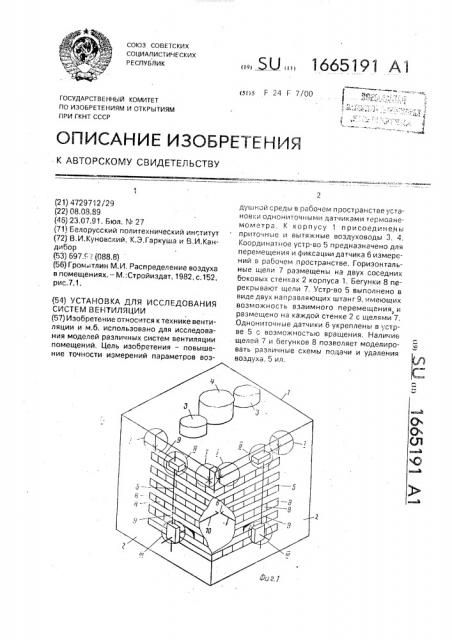

На фиг,1 представлена установка, общий вид; на фиг.2 — узел I на фиг.1; на фиг,3- узел 11 на фиг,1; на фиг.4 — узел

III на фиг,1; на фиг.5 — однониточный датчик термоанемометра, разрез по оси вращения, Установка для исследования систем вентиляции содержит корпус 1 с боковыми стенками 2, присоединенными к корпусу 1, приточные 3 и вытяжные 4 воздуховоды, координатное устройство 5 перемещения и фиксации датчика 6 измерений в рабочем пространстве установки, Установка дополнительно содержит горизонтальные щели 7, размещенные на двух соседних боковых стенках 2 корпуса 1, и бегунки 8, перекрывающие щели 7.

Координатное устройство 5 выполнено в виде двух направляющих штанг 9, имеющих возможность передвигаться относительно друг друга, и размещено на каждой боковой стенке 2 с горизонтальными щелями 7, В координатном устройстве 5 на каждой боковой стенке 2 укреплены однониточные датчики б, которые имеют возможность вращаться. Однониточные датчики б укреплены на державке 10, Установка работает следующим образом, Воздух в установку подается по приточному воздуховоду 3, а удаляется по воздуховоду 4. Внутри установки создается движение потоков, которые исследуются.

Для определения скорости и направления движения потоков используются термоанемометры (не показаны) с однониточными датчиками 6, которые укреплены на державке 10. Державка 10 закрепляется в координатном устройстве 5, выполненном в виде двух направляющих штанг 9, имеющих возможность перемещаться относительно друг друга.

Для того, чтобы измерить скорость и направление потока воздуха в какой-либо точке рабочего пространства установки, датчик 6 измерений укрепляют на державке

10 и вводят в рабочее пространство установки через щели 7. Для этого в необходимом месте щели 7 сдвигается бегунок 8.

Державка 10 с датчиком 6 укрепляется, 5 перемещается и фиксируется с помощью ко-. ординатного устройства 5, выполненного в виде двух направляющих штанг 9, Кроме того, державка 10 с датчиком 6 имеет возможность вращаться в координатном уст10 ройстве 5.

Координатное устройство 5 размещено на каждой боковой стенке 2 с горизонтальными щелями 7. Эта дает возможность в каждую точку пространства вводить одно15 ниточные датчики 5 с двух сторон установки.

Таким образом, выполняется измерение скоростных полей и направления движения потока воздуха в любой точке установки.

В предлагаемой установке, кроме того, 20 имеется. возможность моделирования различных схем подачи и удаления воздуха благодаря наличию горизонтальных щелей 7 и бегунков 8. Для этого в нужных местах сдвигаются бегунки 8 и открываются щели 7.

25 Повышение точности измерения параметров воздушной среды в рабочем пространстве установок достигается за счет того, что координатное устройство 5 размещено на наружных поверхностях стенок 2 и тем самым устраняются источники возмущений в измеряемом потоке.

Формула изобретения

Установка для исследования систем вентиляции, содержащая корпус с боковыми стенками, присоединенные к корпусу приточные и вытяжные воздуховоды, координатное устройство перемещения и фиксации датчика измерений в рабочем

40 пространстве установки, о т л и ч а ю щ а яс я тем, что, с целью повышения точности измерений параметров воздушной среды в рабочем пространстве установки однониточными датчиками термоанемометра, 45 установка дополнительно содержит горизонтальные щели, размещенные на двух соседних боковых стенках корпуса, и перекрывающие щели бегунки, при этом координатное устройство выполнено в виде

50 двух направляющих штанг, имеющих возможность передвигаться одна относительно другой, и размещено на каждой боковой стенке с горизонтальными щелями, а однониточные датчики укреплены в координатном устройстве с возможностью вращения.
