Установка для испытания материалов на длительную прочность

Установка для испытания материалов на длительную прочность

Иллюстрации

Показать все

Реферат



Изобретение относится к установкам для испытания материалов на длительную прочность и позволяет упростить конструкцию. На станине 1 установлены механизм нагружения образца в виде рычага 2 с грузом 3 и механизм компенсации удлинения образца в виде винта 7 с двумя гайками 8, 9, одна из которых опирается на плиту 14, а другая - на втулку 10, двух коаксиальных цилиндров 11, 13, между которыми размещен нагревательный элемент 12, и двух механизмов вращения гаек, каждый из которых выполнен в виде дополнительного груза 16, блока 15 и гибкой тяги 17, навитой на соответствующую гайку. Цилиндры 11, 13 выполнены из материала с коэффициентом линейного расширения, большим, чем у втулки 10. При удлинении образца 5 нижний захват 4 и рычаг 2 опускаются, нижний конечный выключатель 6 включает нагревательный элемент 12, цилиндры 11, 13 при нагреве удлиняются, поднимают плиту 14 и гайку 8 с винтом 7. Гайка 9 при этом освобождается от нагрузки и автоматически подворачивается к втулке 10. Рычаг 2 поднимается и верхним конечным выключателем 6 выключает нагревательный элемент 12. Цилиндры 11, 13 при остывании укорачиваются и плита 14 опускается. Нагрузка воспринимается гайкой 9, а гайка 8 автоматически подворачивается до соприкосновения с плитой 14. При удлинении образца цикл повторяется. 1 з.п.ф-лы, 1 ил.

СО7ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 G 01 N 3/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

72

78 (2 1) 4641381/28 (22) 14.12.88 (46) 23,07.91. Бюл. М 27 (71) Оренбургский политехнический институт (72) А.Н.Чирков, P.В,Ромашов, Г.К.Самойлов и В.И.Тарасюк (53) 620.178.4(088.8) (56) Испытательная техника. Под ред.

В.В.Клюева. Книга 2. М.: Машиностроение.

1982, с. 80-81, рис. 1, (54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ДЛИТЕЛЬНУЮ ПРОЧНОСТЬ

„„ „„1665272 А1

{57) Изобретение относится к установкам для испытания материалов на длительную прочность и позволяет упростить конструкцию. На станине 1 установлены механизм нагружения образца в виде рычага 2 с грузом 3 и механизм компенсации удлинения образца в виде винта 7 с двумя гайками 8,9, одна из которых опирается на плиту 14, а другая — на втулку 10, двух коаксиальных цилиндров 11. 13,между которыми размещен нагревательный элемент 12, и двух механизмов вращения гаек, каждый из которых выполнен в виде дополнйтельного

1665272

45 груза 16, блока 15 и гибкой тяги 17, навитой на соответствующую гайку, Цилиндры 11, 13 выполнены из материала с коэффициентом линейного расширения, большим, чем у втулки 10, При удлинении образца 5 нижний захват 4 и рычаг 2 опускаются, нижний конечный выключатель 6 вкл очает нагревательный элемент 12, цилиндры 11, 13 при нагреве удлиняются, поднимают плиту 14 и гайку 8 с винтом 7. Гайка 9 при этом освоИзобретение относится к устройствам для исследования прочностных свойств твердых материалов, а именно к установкам для испытания материалов на длительную прочность.

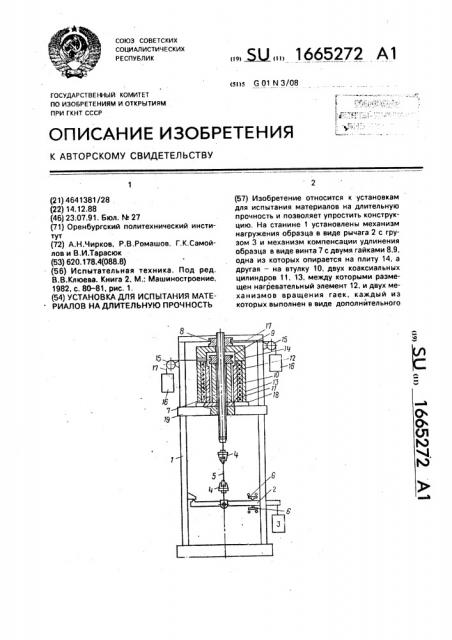

Цель изобретения — упрощение конструкции, На чертеже изображена установка, общий вид.

Установка для испытания материалов на длительную прочность состоит из станины 1, на которой установлены механизм нагружения и механизм компенсации удлинения образца. Механизм нагружения состоит из рычага 2, на конце которого закреплен груз 3. Рычаг 2 связан с одним из захватов 4 для концов образца 5 и установлен между конечными выключателями 6, закрепленными на станине 1. Механизм компенсации удлинения образца состоит из винта 7, связанного с другим захватом 4, двух гаек 8, 9, установленных на винте 7, втулки 10, компенсатора в виде охватывающего с зазором втулку 10 цилиндра 11, закрепленного на нем нагревательного элемента 12, цилиндра 13, коаксиального цилиндру 11, плиты 14 и двух механизмов вращения гаек, каждый из которых выполнен в виде блока 15, дополнительного груза 16 и гибкой тяги 17, один конец которой навит на соответствующую гайку (8 или 9), а другой связан с дополнительным грузом 16. Гайка 8 опирается на плиту 14, установленную на цилиндры 11 и 13. Гайка 9 опирается на втулку 10, установленную на диске 18, лежащем на траверсе

19, жестко связанной с основанием 1.

Цилиндры 11 и 13 выполнены из материала с коэффициентом линейного расширения большим,чем у втулки.

Установка работает следующим образом.

Испытываемый образец 5, растягиваемый постоянной нагрузкой в течение длительного времени, удлиняется, Рычаг 2 опускается и включает нижним конечным выключателем 6 .нагревательный элемент бождается от нагрузки и автоматическ< дворачивается к втулке 10. Рычаг 2 подни мается и верхним конечным выключателем

6 выкл очает нагревательный элемент 12, Цилиндры 11, 13 при остывании укорачиваются и плита 14 опускается, Нагрузка воспринимается гайкой 9, а гайка 8 автоматически подворачивается до соприкосновения с плитой 14, При удлинении образца цикл повторяется. 1 з.п. ф-лы, 1 ил, 12. Цилиндры 11 и 13 при нагреве удлиняются, поднимают вверх плиту 14, гайку 8 и винт 7, связанный с верхним захватом 4.

Гайка 9 при этом отрывается от втулки 10, освобождается от нагрузки и под действием соответствующего груза 16 подворачивается до соприкосновения с втулкой 10. Рычаг

2 поднимается до тех пор, пока верхний конечный выключатель 6 не отключит подачу электроэнергии к нагревательному элементу 12. При остывании цилиндры 11 и 13 укорачиваются, плита 14 опускается вниз, но винт 7 не опускается из-эа опирания гайки 9 на втулку 10, Гайка 8 отрывается от плиты 14; освобождается от нагрузки и под действием соответствующего груза 16 подворачивается до соприкосновения с плитой 14, С течением времени при удлинении образца,5 цикл повторяется. Скорость удлинения цилиндров 11 и 13 больше скорости удлинения образца.

Формула изобретения

1. Установка для испытания материалов на длительную прочность, содержащая станину и установленные на ней механизм нагружения, выполненный в виде двух захватов для концов образца, рычага, связанного с одним из захватов, груза, закрепленного на конце рычага, и двух конечных выключателей, связанных с рычагом, и механизм компенсации удлинения образца, отличающаяся тем, что, с целью упрощения конструкции, механизм компенсации удлинения образца выполнен в виде винта, конец которого связан с другим захватом, двух установленных на винте гаек, охватывающей винт втулки, компенсатора в виде охватывающего втулку с зазором цилиндра, закрепленного на нем нагревательного элемента, установленной на цилиндре плиты, двух механизмов вращения гаек, каждый из которых выполнен в виде блока, дополнительного груза и гибкой тяги, огибающей блок, один конец которой навит на соответствующую гайку, а другой связан с дополнительным грузом, одна из

1665272

Составитель Г. Савин

Техред М.Моргентал

Корректор М. Максимишинец

Редактор В. Данко

Заказ 2388 Тираж 396 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 гаек оперта на плиту, другая — на втулку, а цилиндр изготовлен из материала, коэффициент линейного расширения которого больше, чем у материала втулки.

2.Установка поп.1, отл ича ю щаяс я тем, что компенсатор выполнен в виде двух коаксиальных цилиндров, между «оторыми размещен нагревательный элемент, изготовленных иэ материала, коэффициент линейного расширения которого больше.

5 чем у материала втулки.
