Патент ссср 166536

Патент ссср 166536

Иллюстрации

Показать все

Реферат



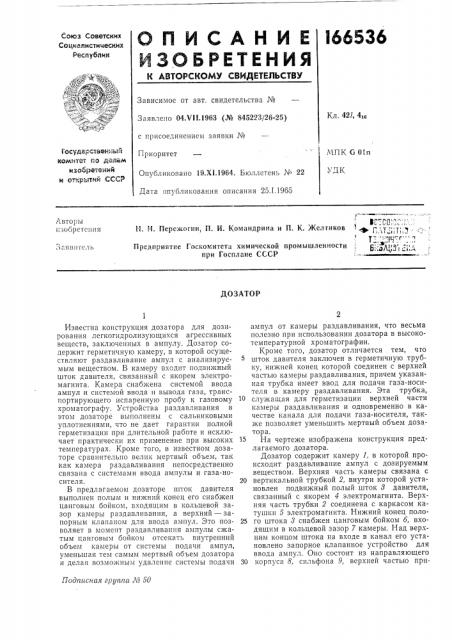

Союз Советских

Сощиалистиыеских

Республик

r + K g< i. ,. : Я@ c

Зависимое от авт. свидетельства №

Заявлено 04.VII.1963 (№ 845223/26-25} с присоединением заявки №

Приоритет

Кл. 421, 416 (осудв;бс1 венный комитет f o делйм и 3ооРетений и отвяРытир СС(МПК О 01п

УЛК

Опубликовано 19.Õ1.1964. Ьюллетень М 22

Дата опубликования описания 25.1.1965 г—

ВГ:. .D

И И ((ережогин II. H Командрина >< II K. Желт

4 I,,,.1 ь

Предприятие Госкомитета химической промышленности ;: у:! при Госплане СССР

Авторы изоорстсния

;) а яви тель

ДОЗАТОР

Подписная группа Л3 50

Известна конструкция дозатора для дозирования легкогидролизующихся агрессивных веществ, заключенных в ампулу. Дозатор содержит герметичную камеру, в которой осуществляют раздавливание ампул с анализируемым веществом. В камеру входит подви>кный шток давителя, связанный с якорем электромагнита. Камера снабжена системой ввода ампул и системой ввода и вывода газа, транспортирующего испаренную пробу к газовому хроматографу. Устройства раздавливания в этом дозаторе выполнены с сальниковыми уплотнениями, что не дает гарантии полной герметизации при длительной работе и исключает практически их применение при высоких температурах. Кроме того, в известном дозаторе сравнительно велик мертвый объем, так как камера раздавливания непосредственно связана с системами ввода ампулы и газа-носителя.

В предлагаемом дозаторе шток давителя выполнен полым и нижний конец его снабжен цанговым бойком, входящим в кольцевой зазор камеры раздавливания, а верхний — запорным клапаном для ввода ампул. Это позволяет в момент раздавливания ампулы сжатым цанговым бойком отсекать внутренний объем камеры от системы подачи ампул, уменьшая тем самым мертвый объем дозатора и делая возмо>кным удаление системы подачи ампул от камеры раздавливания, что весьма полезно при использовании дозатора в высокотемпературной хроматографии.

Кроме того, дозатор отличается тем, что шток давителя заключен в герметичную трубку, нижней конец которой соединен с верхней частью камеры раздавливания, причем указанная трубка имеет ввод для подачи газа-носителя в камеру раздавливания. Эта трубка, служащая для герметизации верхней части камеры раздавливания и одновременно в качестве канала для подачи газа-носителя, также позволяет уменьшить мертвый объем дозатор а.

15 На чертеже изображена конструкция предлагаемого дозатора.

Дозатор содержит камеру 1, в которой происходит раздавливание ампул с дозируемым веществом. Верхняя часть камеры связана с

20 вертикальной трубкой 2, внутри которой установлен подвижный полый шток > давителя, связанный с якорем 4 электромагнита. Верхняя часть трубки 2 соединена с каркасом катушки 5 электромагнита. Нижний конец поло25 го штока 8 снабжен цанговым бойком б, входящим в кольцевой зазор 7 камеры. Над верхним концом штока на входе в канал его установлено запорное клапанное устройство для ввода ампул. Оно состоит из направляющего

30 корпуса 8, сильфона 9, верхней частью прп166536 соединенного к трубке 10, а нижней — к корпусу 11 клапана, защитного кожуха 12, возвратной пружины 18 и клапана 14. Трубка 2 имеет ввод 16 для подачи газа-носителя в камеру.

Якорь 4 электромагнита опирается на пружину 16.

Дозатор работает следующим образом. После включения хроматографической установки в системе дозатора создают давление, под действием которого клапан 14 плотно закрывается. Нажатием трубки 10 открывают клапан и газом-носителем промывают систему дозатора от воздуха. Затем в трубу 10 закладывают ампулу, которая опускается до клапана. Мгновенным нажатием трубки открывают клапан, ампула по образующей конуса направляющего корпуса 8 через шток 8 падает на дно камеры раздавливания, а трубка под действием возвратной пружины 18 возвращается в первоначальное положение. Клапан закрывается. После включения электромагнита якорь 4 мгновенно опускается вниз, приводит в движение шток 8, который, в свою очередь, проталкивает боек 6 через ограничивающий кольцевой зазор, в результате чего вершиной образующего конуса боек разбивает ампулу в мелкий порошок, а содержимое ампулы в паровой фазе наносится на колонку. При размыкании цепи электромагнита якорь под действием пружины 16 и упругой силы самого бойка возвращает шток и боек в первоначальное положение. В такой последовательности можно разбить около 30 — 40 ампул.

Затем вывинчивают съемное дно, извлекают остатки стекла, устанавливают съемное дно на место и работа продолжается. Камера раздавливания дозатора снабжена дополнительным электрообогревателем (на чертеже не показан).

Предмет изобретения

1. Дозатор для веществ, заключенных в ампулу, содержащий камеру раздавливания, шток

15 давителя с электромагнитным приводом, систему ввода ампул, систему подвода газа-носителя и вывода его к анализатору, например к хроматографу, отличающийся тем, что, с целью уменьшения мертвого объема дозатора и обес20 печения возможности работы его при высоких температурах, шток давителя выполнен полым и нижний конец его снабжен цанговым бойком, входящим в кольцевой зазор камеры раздавливания, а верхний конец в запорным клапа25 ном для ввода ампул.

2. Дозатор по п. 1, отличающийся тем, что шток давителя заключен в герметичную трубку, нижний конец которой соединен с верхней частью камеры раздавливания, причем указанЗ0 ная трубка имеет ввод газа-носителя.

Составитель Э. П. Скорняков

Редактор И. Г. Карпас Техред Т. П. Курилко Корректор Л. М. Комарова

Заказ 3548/11 Тираж 850 Формат бум. 60><90>/, Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, д. 2
