Аппаратный зажим для полого провода

Аппаратный зажим для полого провода

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Целью изобретения является повышение надежности работы. Зажим имеет полый корпус 2, жесткий вкладыш 3, упругий вкладыш 4, втулки 6, закрепляемые на вкладыше 4. Вкладыш 4 вставляется одним концом в жесткий вкладыш 3, а концом с втулками 6 - в полость провода 1. Корпус 2 зажима опрессовывается до получения неразъемного соединения. Изобретение обеспечивает высокую надежность работы аппаратных зажимов. 1 ил.

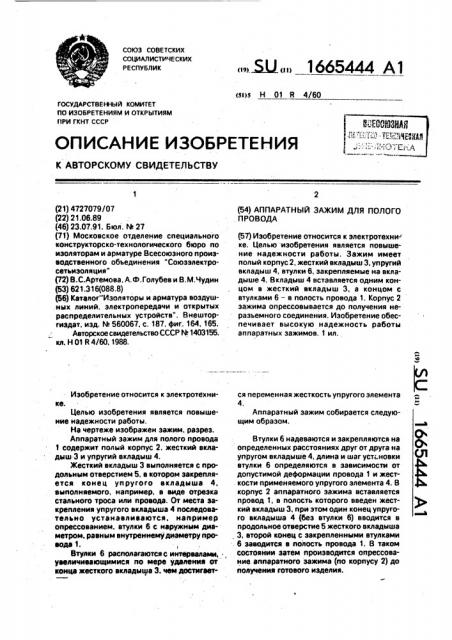

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19). (! I) (st)s Н 01 Я 4/60

ГОСУДАРСТВЕ Н ЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4727079/07 (22) 21.06.89 (46) 23.07.91. Бюл. ЬЬ 27 (71) Московское отделение специального конструкторско-технологического бюро по изоляторам и арматуре Всесоюзного производственного объединения "Саюзэлектросетьизоляция (72) В.С.Артемова.А.Ф. Голубев и 8, М.Чудин (53) 621.316(088.8) (56) Каталог" Изоляторы и арматура воздушных линий, электропередачи и открытых распределительных устройств". Внешторгиэдат, изд. N. 560067, с. 187, фиг, 164, 165.

Авторское свидетельство СССР % 1403155, кл. H 01 R4/60,,1988.

Изобретение относится к злектротех нике.

Целью изобретения является повышение надежности работы.

На чертеже изображен зажим. разрез.

Аппаратный зажим для полого провода

1 содержит полый корпус 2, жесткий вкладыш 3 и упругий вкладыш 4.

Жесткий вкладыш 3 выполняется с продольным отверстием 5, в котором закрепляется конец упругого вкладыша 4, выполняемого, например. в виде отрезка стального троса или провода. От места закрепления упругого вкладыша 4 последовательно устанавливаются, например опрессованием, втулки 6 с наружным диаметром, равным внутреннему диаметру провода 1.

Втулки 6 расгюлагаются с интервалами, увеличивающимися по мере удаления от конца жесткого вкладыша 3, чем достигает(54) АППАРАТНЫЙ ЗАЖИМ ДЛЯ ПОЛОГО

ПРОВОДА (57) Изобретение относится к электротехнике. Целью изобретения является повышение надежности работы. Зажим имеет полый корпус 2, жесткий вкладыш 3, упругий вкладыш 4, втулки 6, закрепляемые на вкладыше 4. Вкладыш 4 вставляется одним концом в жесткий вкладыш 3, а концом с втулками 6 — в полость провода 1. Корпус 2 зажима опрессовывается до получения неразъемного соединения. Изобретение обеспечивает высокую надежность работы аппаратных зажимов. 1 ил. ся переменная жесткость упругого элемента

4.

Аппаратный зажим собирается следующим образом.

Втулки 6 надеваются и закрепляются на определенных расстояниях друг от друга на упругом вкладыше 4, длина и шаг установки втулки 6 определяются в зависимости от допустимой деформации провода 1 и жесткости применяемого упругого элемента 4. В корпус 2 аппаратного зажима вставляется провод 1, в полость которого введен жесткий вкладыш 3, при этом один конец упругого вкладыша 4 (без втулки 6) вводится в продольное отверстие 5 жесткого вкладыша

3, второй конец с закрепленными втулками

6 заводится в полость провода 1. В таком состояйии затем производится опрессование аппаратного зажима (по корпусу 2) до получения готового изделия.

1665444

Аппаратный зажим для полого провода, включающий полый корпус, жесткий и упругий вкладыши и провод, расположенный

Составитель И.Негина

Техред M.Ìîðãåíòàë

Редактор Л,Лашкова

Корректор Н.Король

Заказ 2396 Тираж 327 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ. СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Произаодстзанно-издатальскии комбинат Патент". г. Ужгород, ул.гагарина, 101

Использование такого аппаратного зажима позволяет существенно повысить надежность электропроводности соединения провода с аппаратами распределительных устройств подстанций, дает возможность обеспечить нормальную работу электроэнергетических объектов длитель ное время без повреждений и аварийных ситуаций.

Формула изобретения между корпусом и одним из вкладышей так, что один конец упругого вкладыша размещен в его полости. отличающийся тем, что, с целью повышения надежности рабо5 ты, зажим снабжен втулками, наружный диаметр которых соответствует внутреннему диаметру провода, жесткий вкладыш выполнен с продольным отверстием, при этом свободный конец упругого вкладыша за10 креплен в указанном отверстии, а втулки последовательно установлены на упругом вкладыше, находящемся в проводе с интервалами, увеличивающимися по мере удаления от конца жесткого вкладыша.
