Устройство ограничения тока включения

Устройство ограничения тока включения

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано в устройствах коммутации нагрузок с большим пусковым током. Цель - повышение надежности путем упрощения схемы. Устройство содержит транзистор 1, силовые выводы которого, включенные между первым входным 2 и выходным 3 выводами, шунтированы последовательной цепью из дросселя 11 и второй группы замыкающих контактов 10 электромагнитного реле. При подключении напряжения к входным выводам 2, 6 происходит постепенное отпирание транзистора 1 с постоянной времени, определяемой резистором 5 и конденсатором 4. Конденсатор фильтра 14 заряжается через эквивалентное сопротивление транзистора 1 до момента срабатывания порогового элемента 13, например динистора. При этом по обмотке управления 8 начинает протекать ток. Электромагнитное реле срабатывает и замыкает транзистор 1. 1 з.п. ф. 1 ил.

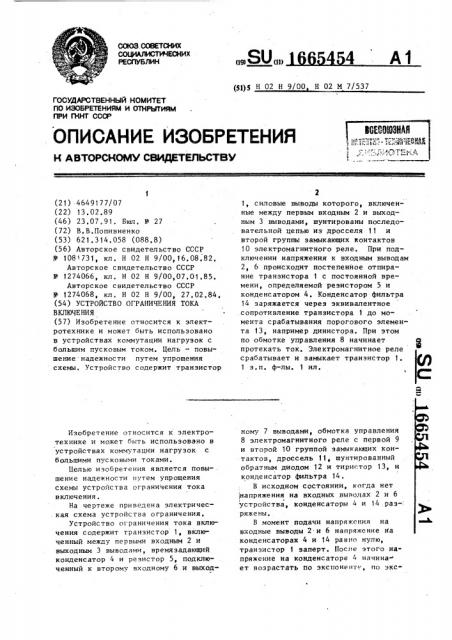

СОЮЗ. СОВЕТСКИХ

NW

РЕСГ1УБ ЛИК (19) (11) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH ГКНТ СССР (21) 4649177/07 (22) 13.02.89 (46) 23.07.91. Бюл, Р 27 (72) В.В.Попивненко (53) 621.314 ° 058 (088.8) (56) Авторское свидетельство СССР

У 108 731, кл. Н 02 Н 9/00,16,08.82, Авторское свидетельство СССР

У 1274066, кл. Н 02 Н 9/00,07.01.85.

Авторское свидетельство СССР

У 1274068, кл. H 02 Н 9/00, 27,02.84, (54) УСТРОЙСТВО ОГРАНИЧЕНИЯ ТОКА

ВКЛЮЧЕНИЯ (57) Изобретение относится к электротехнике и может быть использовано в устройствах коммутации нагрузок с большим пусковым током. Цель — повышение.надежности путем упрощения схемы. Устройство содержит транзистор

Изобретение относится к электротехнике и может быть использовано в устройствах коммутации нагрузок с большими пусковыми токами.

Целью изобретения является повы- . шение надежности путем упрощения схемы устройства ограничения тока включения.

На чертеже приведена электричес. кая схема устройства ограничения.

Устройство ограничения тока включения содержит транзистор 1, включенный между первыми входным 2 и выходным 3 выводами, времязадающий конденсатор 4 и резистор 5, подключенный к второму входному 6 и выход(g))$ Н 02 H 9/00 Н 02 М 7/537

1, силовые выводы которого, включенные между первым входным 2 и выходным 3 выводами, шунтированы последовательной цепью из дросселя 11 и второй группы замыкающих контактов

10 электромагнитного реле. При подключении напряжения к входным выводам

2, 6 происходит постепенное отпирание транзистора 1 с постоянной времени, определяемой резистором 5 и конденсатором 4. Конденсатор фильтра

14 заряжается через эквивалентное сопротивление транзистора 1 до момента срабатывания порогового элемента 13, например динистора. При этом по обмотке управления 8 начинает протекать ток. Электромагнитное реле срабатывает и замыкает транзистор 1.

1 з,п. ф-лы. 1 ил. ному 7 выводами, обмотка управления

8 электромагнитного реле с первой 9 и второй 10 группой замыкающих контактов, дроссель 11, шунтированный обратным диодом 12 и тиристор 13, и конденсатор фильтра 14.

В исходном состоянии, когда нет напряжения на входных выводах 2 и 6 устройства, конденсаторы 4 и 14 раз- ряжены.

В момент подачи напряжения на входные выводы 2 и 6 напряжение на конденсаторах 4 и 14 равно кулю, транзистор 1 заперт. После этого напряжение на конденсаторе 4 начина- ет возрастать по экспоненте, по экс1665454 равляющего сигнала силового транзистора с помощью RC-цепи, имеющей непосредственную связь с управляющим переходом транзистора.

Формула изобретения

Составитель В.Ежов

Редактор Л.Лашкова Техред A.Êðàâ÷óê Корректор Л.Пилипенко

Заказ 2776 Тираж 388 Подписное

ВНИИПИ Государственного комитета по изобретениям и открьггиям при ГКНТ ССАДИ

113035, Москва, И-35, Раушская наб., д. 4/5

Производственно-издательский комбинат нПатент, г. Ужгород, ул. Гагарина, 101 поненте также увеличивается ток базы, соответственно по экспоненте снижающей эквивалентное сопротивление транзистора 1. Так как зарядное сопротивление для конденсатора 14 не остается постоянным, а уменьшается по экспоненте, то величина тока заряда конденсатора 14 при этом будет подд ерживаться приблизительно неизменной, что ускоряет процесс его заряда и делает более плавным нарастание напряжения на нагрузке (практически

IIo линейному закону). При достижении этим напряжением порога срабатывания порогового элемента срабатывает динистор 13, что приводит к срабатыванию реле 8, после чего замыкаются

euro контакты 9, 10. При этом закоравается динистор 13 (исключаются потери в нем), подключается к силовой цепи дроссель 11, после чего происходит плавный дозаряд конденсатора

14 до входного напряжения.

После снятия напряжения с входных вЬ водов устройства конденсатор 14 разряжается через сопротивление наг рузки, а конденсатор 4 — через управляющий переход транзистора 1, после чего устройство готово к повторному включению.

Таким образом, надежность устройства ограничения тока включения повып ена за счет упрощения устройства путем подключения обмотки реле, соедиенной последовательно с динистором, епосредственно к фильтрующему конд|енсатору и за счет формирования упб

1. Устройство ограничения тока включения, содержащее транзистор, силовые выводы которого включены между первыми входным и выходным выводами, параллельно базоэмиттерному переходу которого подключен времязадающий конденсатор, а база соединена через резистор с вторым входным выводом, подключенным к второму выходному выводу и к первому выводу обмотки управления электромагнитного реле, первая группа замыкающих контактов которого включена последовательно.с дросселем, шунтированным обратным диодом, между первыми входным и выходным вМводами, конденсатор фильтра, подключенный к выходным выводам, отличающийся тем, что, с целью увеличения надежности путем упрощения схемы, второй вывод обмотки управления электромагнитного реле соединен с первым выходным выводом. через пороговый элемент, шунтированный введенной второй группой замыкающих контактов электромагнитного реле, 2, Устройство по п. 1, о т л и ч аю щ е е с я тем, что в качестве порогового элемента использован динистор.

, °
