Реферат



Изобретение относится к электротехнике и может быть использовано для ограничения пусковых токов мощных генераторных ламп, выпрямительных устройств с конденсаторами. Целью изобретения является снижение потерь энергии. Для этого между средней точкой соединения катушки 2 пускового контактора, его размыкающего контакта 4, балластного резистора 9 и катушкой 2 этого контактора включен конденсатор 11, последовательно с резистором 9 включен замыкающий контакт 10, кнопки управления, а средняя точка соединения катушки 2 пускового контактора и конденсатора 11 через замыкающий контакт 5 этого контактора предназначена для подключения к второй фазе источника питания. 1 ил.

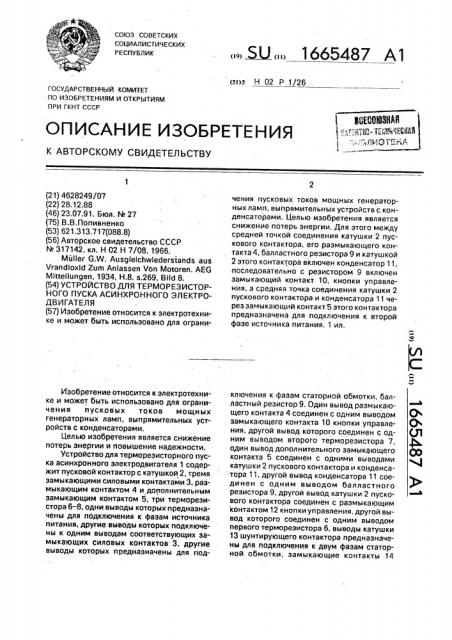

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)л Н 02 Р 1/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ri1

1"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4628249/07 (22) 28.12.88 (46) 23.07.91. Бюл. М 27 (75) В.В.Попивненко (53) 621.313.717(088.8) (56) Авторское свидетельство СССР

М 317142, кл. H 02 Н 7/08, 1966.

Muller G.W. Ausgleichwlederstands aus

ЧгапсПохЫ Zum Ап)аззеп Von Motoren. AEG

Mitteilungen, 1934, Н.8. s.269, Slid 8. (54) УСТРОЙСТВО ДЛЯ ТЕРМОРЕЗИСТОРНОГО ПУСКА АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ (57) Изобретение относится к электротехнике и может быть использовано для ограниИзобретение относится к электротехнике и может быть использовано для ограничения пусковых токов мощных генераторных ламп, выпрямительных устройств с конденсаторами.

Целью изобретения является снижение потерь энергии и повышение надежности.

Устройство для терморезисторного пуска асинхронного электродвигателя 1 содержит пусковой контактор с катушкой 2, тремя замыкающими силовыми контактами 3, размыкающим контактом 4 и дополнительным замыкающим контактом 5, три терморезистора 6-8, одни выводы которых предназначены для подключения к фазам источника питания, другие выводы которых подключены к одним выводам соответствующих замыкающих силовых контактов 3, другие выводы которых предназначены для под„„ 4 „„1665487 А1 чения пусковых токов мощных генераторных ламп, выпрямительных устройств с конденсаторами. Целью изобретения является снижение потерь энергии. Для этого между средней точкой соединения катушки 2 пускового контактора, его размыкающего контакта 4, балластного резистора 9 и катушкой

2 этого контактора включен конденсатор 11, .последовательно с резистором 9 включен замыкающий контакт 10, кнопки управления, а средняя точка соединения катушки 2 пускового контактора и конденсатора 11 через замыкающий контакт 5 этого контактора предназначена для подключения к второй фазе источника питания, 1 ил. ключения к фазам статорной обмотки, балластный резистор 9. Один вывод размыкающего контакта 4 соединен с одним выводом замыкающего контакта 10 кнопки управления, другой вывод которого соединен с одним выводом второго терморезистора 7. один вывод дополнительного замыкающего контакта 5 соединен с одними выводами катушки 2 пускового контактора и конденса: тора 11, другой вывод конденсатора 11 соединен с одним выводом балластного резистора 9, другой вывод катушки 2 пускового контактора соединен с размыкающим контактом 12 кнопки управления, другой вывод которого соединен с одним выводом первого терморезистора 6, выводы катушки

13 шунтирующего контактора предназначены для подключения к двум фазам статорной. обмотки, замыкающие контакты 14

1665487 шунтирующего контактора подключены параллельноо терморезисторам.

Устройство работает следующим образом.

Пусть терморезисторы 6 — 8 имеют тем- 5 пературу, равную температуре окружающей среды.

Так как при этом сопротивление терморезистора 6 больше значения, при котором 10 происходит срабатывание контактора, контактор срабатывает, замыкает свои силовые контакты 3, после чего происходит плавный пуск двигателя. Вместе с этим замыкается контакт 5 и размыкается контакт 4, пусковой 15 контактор с катушкой 2 оказывается под напряжением сети. Все остальные элементы цепи управления отключаются (исключа ются потери энергии).

По мере разогрева терморезисторов 6- 20

8 пусковым током температура их повышается и сопротивление плавно (по экспоненте) снижается, напряжение на клеммах двигателя плавно возрастает, происходит плавный разгон двигателя 1. 8 кон- 25 це процесса пуска напряжение на клеммах двигателя настолько возрастает, что сработает шунтирующий контактор с катушкой

13, который закорачивает своими контактами 15 терморезисторы 6-8, после чего они 30 начинают остывать, подготавливаясь к новому пуску.

Если терморезисторы 6-8 успели охладиться до заданного предела, когда Вт>

>Втср, то повторный пуск будет аналогичен 35 описанному.

Если же они не успели охладиться /Я<

<йтср/, то падение напряжения на запретно-разрешающем терморезисторе (например, на терморезисторе 6) будет 40 недостаточным, в катушке 2 пускового контактора ток!< Icp, и контактор не сработает, предотвратив пуск двигателя при неостывших терморезисторах.

Преимущество данного устройства за- 45 ключается в исключении потери энергии, в повышении надежности устройства в работе.

Формула изобретения

Устройство для термореэисторного пуска асинхронного электродвигателя, содержащее пусковой контактор с катушкой, . тремя замыкающими силовыми и размыкающим контактами, балластный резистор, три терморезистора, одни выводы которых и редназначен ы для подклл ючен ия к фазам источника питания, другие выводы которых подключены к одним выводам соответствующих замыкающих силовых контактов, другие выводы которых предназначены для подключения к фазам статорной обмотки, один вывод размыкающего контакта пускового контактора подключен к одному выводу первого терморезистора, другой вывод размыкающего контакта пускового контактора соединен с одним выводом балластного резистора, кнопку управления, о т л и ч а ю щ ее с я тем, что, с целью снижения потерь энергии и повышения надежности, в него введены конденсатор, шунтирующий контактор с катушкой и с тремя замыкающими контактами, кнопка управления выполнена в виде замыкающего и размыкающего контактов, пусковой контактор снабжен дополнительным замыкающим контактом, один вывод которого подключен к одним выводам катушки линейного контактора и конденсатора. другой вывод конденсатора соединен с одним выводом балластного резистора, другой вывод которого соединен с одним выводом замыкающего контакта кнопки управления, другой вывод которой соединен с другим выводом дополнительного замыкающего контакта пускового контактора и с одним выводом второго терморезистора, другой вывод катушки пускового контактора соединен с одним выводом раэмыкающего контакта пускового контактора, другой вывод которого соединен с одним выводом первого терморезистора, выводы катуш ки шунтирующего контактора предназначены для подключения к двум фазам статорной обмотки, замыкающие контакты шунтирующего контактора подключены параллельно соответствующим терморезисторам.

16б5487

Составитель Е.Перемышлова

Техред М.Моргентал Корректор В,Гирняк

Редактор Л.Лашкова

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2398 Тираж 349 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
