Устройство формирования сигнала строчной развертки

Устройство формирования сигнала строчной развертки

Иллюстрации

Показать все

Реферат



Изобретение относится к телевидению и может быть использовано в генераторах строчной развертки. Цель изобретения - уменьшение растровых искажений. Устройство формирования сигнала строчной развертки содержит генератор 1 строчной развертки, ключ 2, согласующий усилитель 3, коммутатор 4, строчную отклоняющую катушку 5. При введении формирователя 6 цифрового кода коррекции, цифроаналогового преобразователя 7, аналогового сумматора 8, преобразователя 9 уровня, блока 10 выборки - хранения, компенсатора 11 питания, шины 12 питания, дросселя 13, токоограничивающего резистора 14, электролитического конденсатора 15, импульсного трансформатора 16 уменьшаются растровые искажения. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (l9) 0 0 (ss)s Н 04 N 3/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ипру укра каа ю часта

Pfhtny управ гтркv чагт (21) 4479898/09 (22) 23.08.88 (46) 23.07.91. Бюл. М 27 (72) А.Л.Малявин, А.П.Жернов и В.М.Артемкина (53) 621.397(088.8) (56) Авторское свидетельство СССР

N. 1480149, кл. Н 04 N 3/16, 1987. (54) УСТРОЙСТВО ФОРМИРОВАНИЯ СИГНАЛА СТРОЧНОЙ РАЗВЕРТКИ (57) Изобретение относится к телевидению и может быть использовано в генераторах строчной развертки. Цель изобретения —. уменьшение растровых искажений. Устройство формирования сигнала строчной развертки содержит генератор 1 строчной развертки, ключ 2, согласующий усилитель 3, коммутатор 4, строчную отклоняющую катушку 5. При введении формирователя 6 цифрового кода коррекции, цифроаналогового преобразователя 7, аналогового сумматора 8, преобразователя 9 уровня, блока 10 выборки-хранения, компенсатора 11 питания, шины 12 питания, дросселя 13, токоограничивающего резистора 14, электролитического конденсатора 15, импульсного грансформатора 16 уменьшаются растровые искажения. 1 ил.

1665535

Изобретение относится к области телевидения и может быть использовано в генераторах строчной развертки.

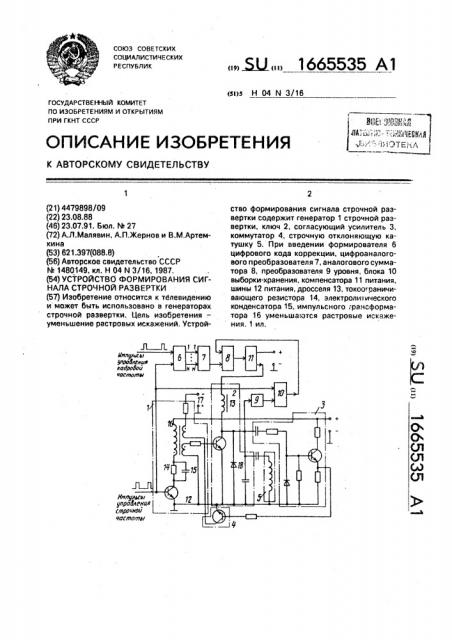

Цель изобретения — уменьшение растровых искажений, На чертеже представлена структурная электрическая схема устройства формирования сигнала строчной развертки.

Устройство формирования сигнала строчной развертки содержит генератор 1 строчной развертки, ключ 2, согласующий усилитель 3, коммутатор 4, строчная отклоняющая катушка 5, формирователь 6 цифрового кода коррекции, цифроаналоговый преобразователь 7, аналоговый сумматор 8, преобразователь 9 уровня, блок 10 выборкихранения, компенсатор 11 питания, шина 12 питания, дроссель 13, токоограничивающий резистор 14, электролитический конденсатор

15, импул ьсн ы и трансформатор 16.

Устройство формирования сигнала строчной развертки работает следующим образом.

В стационарном режиме при отрицательном перепаде импульсов управления строчной разверткой генератора 1 строчной развертки злектролитический конденсатор

15 заряжается до потенциала источника 17 постоянного напряжения через первичную обмотку импульсного трансформатора 16 и конечное значение омического сопротивления перехода коллектор эмиттер транзистора возбуждения генератора 1 строчной развертки.

При положительном периоде импульсоВ управления строчной частоты транзистор возбуждения генератора 1 строчной развертки открывается. B момент переходного процесса открывается транзистор возбуждения, электролитический конденсатор

15 выполняет функцию источника тока, увеличивающего скорость нарастания тока в первичной обмотке импульсного трансформатора 16 в момент переключения. После открывания транзистора возбуждения генератора 1 строчной развертки ток протекает по цепи шины 12 питания, токоограничительный резистор 14, открытый переход коллектор-эмиттер транзистора 1 возбуждения, общая шина, Протекающий суммарный импульс тока накапливает энергию электромагнитного поля в первичной обмотке импульсного трансформатора 16. По спаду импульсов управления строчной частоты транзистор возбуждения генератор 1 строчной развертки закрывается и в первичной обмотке импульсного трансформатора

16 возникает положительный выброс ЭДС самоиндукции, который трансформируется через вторичную обмотку импульсного

55 трансформатора 16 и токоограничительный резистор 14 в цепь базы ключа 2.

Трансформируемые импульсы управления положительной полярности форсирует ток базы ключа 2, открывая его, при этом в коллекторной цепи ключа 2 начинает протекать ток, который благодаря индуктивному характеру нагрузки, функцию которой выполняет дроссель 13, и малому выходному сопротивлению открытого ключа 2, линейно нарастает вплоть до момента окончания импульса управления на базе ключа 2. В момент закрывания ключа 2 происходит быстрое изменение тока по косинусоидальному закону, возникают свободные колебания за счет энергии, накопленной в магнитном поле строчной отклоняющей катушки 5.

Напряжение на коллекторе ключа 2 при этом имеет форму полуволны синуса большой амплитуды, представляющей собой импульс обратного хода строчной развертки.

Максимум полуволны напряжения соответствует переходу тока в строчной отклоняющей катушке 5 через ноль. В момент перехода через ноль отрицательное напряжение на коллекторе закрытого ключевого транзистора открывает демпферный диод

18 и отрицательный ток через строчную отклоняющую катушку 5 начинае линейно уменьшаться, Когда ток отклонения в строчной отклоняющей катушке 5 падает до нуля, на ключ 2 поступает следующий импульс управления и отклоняющий ток продолжает изменяться по тому же линейному закону, перейдя через ноль и увеличиваясь до окончания действия на ключ импульса управления.

Таким образом, за время прямого хода строчной развертки в течение отрицательной полуволны ток протекает через демпферный диод 18, а в течение положительчой — через ключ 2.

Коммутатор 4 открывается и подключает на время обратного хода строчной развертки обмотку насыщения импульсного трансформатора 16, при этом через обмотку насыщения импульсного трансформатора

16 протекает отрицательный импульс тока, предотвращающий возникновение затухающего колебательного процесса в контуре, образованном индуктивностью первичной обмотки импульсного трансформатора 16, паразитной емкостью обмоток и емкостью монтажа, так как первичная обмотка и обмотка насыщения импульсного трансформатора

16 включены противофазно, а процесс протекания через обмотку насыщения отрицательного импульса тока совпадает во времени с трансформи рованием импульса управления строчной частоты.

1665535

Составитель В. Лапшов

Техред М,Моргентал Корректор О. Кундрик

Редактор М, Бланар

Заказ 2400 Тираж 400 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина. 101

Импульсы обратного хода строчной развертки поступают на вход преобразователя

9 уровня, осуществляющего согласование амплитуды импульсов обратного хода строчной развертки с диапазоном входных сигналов блока 10 выборки-хранения.

Преобразованные по уровню импульсы обратного хода строчной развертки поступают на информационный вход блока 10 выборки-хранения, на вход выборки которого поступают импульсы управления строчной частоты положительной полярности. При воздействии на вход выборки блока 10 выборки-хранения импульсов управления строчной частоты положительной полярности происходит заряд конденсатора хранения, представляющего собой элемент памяти, до потенциала входного сигнала, поступающего на информационный вход блока

10 выборки-хранения втечение времени выборки.

Формула изобретения

Устройство формирования сигнала строчной развертки, содержащее последовательно соединенные генератор строчной развертки, выполненный на транзисторе возбуждения, ключ, выполненный на транзисторе, и согласующий усилитель, выход которого подключен к управляющему входу коммутатора, выход которого подключен к коммутирующему входу генератора строчной развертки, при этом выход ключа подключен к строчной отклоняющей катушки, а вход запуска генератора строчной развертки является входом для импульсов управления строчной частоты, о т л и ч а ю щ е е с я тем, что, с целью уменьшения растровых

5 искажений, введены формирователь цифрового кода коррекции, тактовый вход которого соединен входом генератора строчной развертки, а вход разрешения является входом импульса управления кадровой часто10 ты, цифроаналоговый преобразователь, информационные входы которого соединены с выходами формирователя цифрового кода коррекции, аналоговый сумматор, первый вход которого соединен с входом запу15 ска генератора сигнала строчной развертки, выход соединен с вторым входом аналогового сумматора, преобразователь уровня, вход которого соединен с коллектором ключевого транзистора, а выход преобразовате20 ля уровня соединен с информационным входом блока выборки-хранения, компенсатор питания, первый вход которого соединен с шиной питания, вход управления соединен с выходом аналогового сумматора, а выход сое25 динен через дроссель с коллектором ключевого транзистора, параллельно соединенные третий токоограничительный резистор и электролитический конденсатор, положительный вывод которого соединен с началом

30 первичной обмотки импульсса тоансформатора, отрицательный вывод соединен с коллектором транзистора возбуждения генератора строчной развертки.
