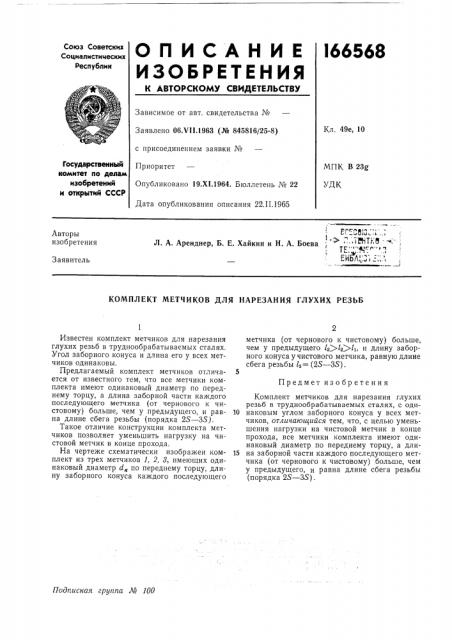

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

I66568

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Ч11.1963 (№ 845816/25-8) с присоединением заявки №

Приоритет

Опубликовано 19.Х1.1964. Бюллетень № 22

Дата опубликования описания 22.II.1965

Кл. 49е, 10

Государственный комитет по делам изобретений н открытий СССР

МПК В 23g

УДК . - э 6 liJ <: l... ю

Л. А, Аренднер, Б. Е. Хайкин и Н. А. Боева

EVibh,; i:,",Ë

Авторы изобретения

Заявитель

КОМПЛЕКТ МЕТЧИКОВ ДЛЯ НАРЕЗАНИЯ ГЛУХИХ РЕЗЬБ

Предмет изобретения

17одлисная группа № 100

Известен комплект метчиков для нарезания глухих резьб в труднообрабатываемых сталях, Угол заборного конуса и длина его у всех метчиков одинаковы.

Предлагаемый комплект метчиков отличается от известного тем, что все метчики комплекта имеют одинаковый диаметр по переднему торцу, а длина заборной части каждого последующего метчика (от чернового к чистовому) больше, чем у предыдущего, и равна длине сбега резьбы (порядка 2S — 35).

Такое отличие конструкции комплекта метчиков позволяет уменьшить нагрузку на чистовой метчик в конце прохода.

На чертеже схематически изображен комплект из трех метчиков 1, 2, 3, имеющих одинаковый диаметр Ы„по переднему торцу, длину заборного конуса каждого последующего метчика (от чернового к чистовому) больше, чем у предыдущего 1З)4)1, и длину заборного конуса у чистового метчика, равную длине сбега резьбы lg— = (2S — 3S).

Комплект метчиков для нарезания глухих резьб в труднообрабатываемых сталях, с оди10 иаковым углом заборного конуса у всех метчиков, отличающийся тем, что, с целью уменьшения нагрузки на чистовой метчик в конце прохода, все метчики комплекта имеют одинаковый диаметр по переднему торцу, а дли15 на заборной части каждого последующего метчика (от чернового к чистовому) больше, чем у предыдущего, и равна длине сбега резьбы (порядка 2S — 3S) .
