Способ изготовления биметаллических листов, например алюминий —медь

Способ изготовления биметаллических листов, например алюминий —медь

Иллюстрации

Показать все

Реферат

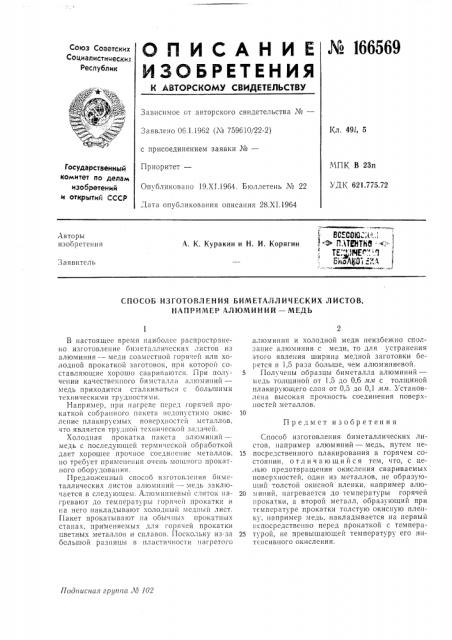

Хо 166569

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистицески„-.

Республик

Зависимое от авторского свидетельства ¹â€”

Заявлено 06.1.1962 (№ 759610/22-2) с присоединением заявки №вЂ”

Приоритет—

Кл. 491, 5

МПК В 23п

УДК 621.775.72

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 19.ХI.1964. Бюллетень № 22

Дата опубликования описания 28.Х1.1964

ВСЕСОаг;1,::„,, плтант"ле"- .:ТЕ:;. ИЧЕт. ."..1

Oà îË O! "",,А

Авторы изобретения

А. К. Куракин и H. И. Корягин

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ БИМЕТАЛЛИЧЕСКИХ ЛИСТОВ, НАПРИМЕР АЛЮМИНИЙ вЂ” МЕДЬ

Предмет изобретения

11одписная группа Ло 102

В настоящее время наиболее распрострапеlio изготовление биметаллических листов из алюминия — — меди совместной горя:ей или холодной прокаткой заготовок, при которой составляющие хорошо сваригаются. При получении качественного бимсталла ал|омипий— медь приходится сталкиваться с большими техническими трудностями.

Например, при нагреве перел горячей прокаткой собранного пакета недопустимо окисление плакирусмых поверхностей металлов, что является трудной технической задачей.

Холодная прокатка пакета алюмипий —медь с последующей термической обработкой дает хорошее прочное соединение металлов, по требует применения очень мощного прокатного оборудования.

Предложенный способ изготовления биметаллических листов алюминий — медь заключается в следую цем. Алюминиевый слиток нагревают до температуры горячей прокатки и

I!3 него накладывают колодный медный лист.

Пакет прокатывают на обычных прокатных станах, приМеняемых для горячей прокатки цветных металлов и сплавов. Поскольку из-за большой разницы в пластичности нагретого алюминия и холодной меди неизбежно сползание алюминия с меди, то для устранения этого явления ширина медной заготовки берется в 1,5 раза больше, чем алюминиевой.

5 Получены образцы биметалла алюминий— медь толщиной от 1,5 до 0,6 л м с толщиной плакирующего слоя от 0,5 до 0,1 л м. Установлена высокая прочность соединения поверхностей металлов.

1О

Способ изготовления биметаллических листов, например алюминий — медь, путем не15 посредственного плакирования в горячем состоянии, отличающийся тем, что, с целью предотвращения окисления свариваемых поверхностей, один из металлов, не образующий толстой окисной пленки, например алю20 мипий, нагревается до температуры горячей прокатки, а второй металл, образующий при температуре прокатки толстую окисную пленку, например медь, накладывается на первый непосредственно перед прокаткой с темпера25 турой, не превышающей температуру его интенсивного окисления.
