Реферат

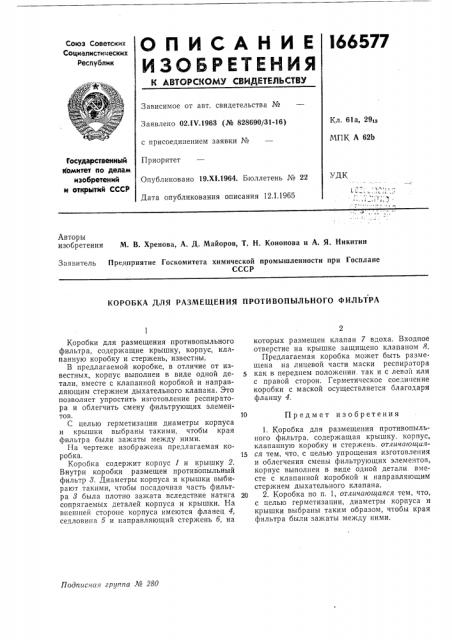

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

I66577

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 61а, 29ig

МПК А 62b

Заявлено 02.1Ч.1963 (№ 828690/31-16) с присоединением заявки №

Приоритет

Опубликовано 19.XI.1964. Бюллетень № 22

Дата опубликования описания 12.|.1965

Государственный

Комитет по делам изобретений и открытий СССР

УДК

Авторы изобретения М. В. Хренова, А. Д. Майоров, T. H. Кононова и А. Я. Никитин

Заявитель Предприятие Госкомитета химической промышленности при Госплане

СССР

КОРОБКА ДЛЯ РАЗМЕЩЕНИЯ ПРОТИВОПЪ|ЛЬНОГО ФИЛЬТРА

1О Предмет изобретения

Подписная группа ¹ 280

Коробки для размещения противопыльного фильтра, содержащие крышку, корпус, клапанную коробку и стержень, известны.

В предлагаемой коробке, в отличие от известных, корпус выполнен в виде одной детали, вместе с клапанной коробкой и направляющим стержнем дыхательного клапана. Это позволяет упростить изготовление респиратора и облегчить смену фильтрующих элементов.

С целью герметизации диаметры корпуса и крышки выбраны такими, чтобы края фильтра были зажаты между ними.

На чертеже изображена предлагаемая коробка.

Коробка содержит корпус 1 и крышку 2.

Внутри коробки размещен противопыльный фильтр 8. Диаметры корпуса и крышки выбирают такими, чтобы посадочная часть фильтра 8 была плотно зажата вследствие натяга сопрягаемых деталей корпуса и крышки. На внешней стороне корпуса имеются фланец 4, седловина 5 и направляющий стержень 6, на которых размещен клапан 7 вдоха. Входное отверстие на крышке защищено клапаном 8.

Предлагаемая коробка может быть размещена на лицевой части маски респиратора как в переднем положении. так и с левой или с правой сторон. Герметическое соединение коробки с маской осуществляется благодаря фланцу 4.

1. Коробка для размещения противопыльного фильтра, содержащая крышку, корпус, клапанную коробку и стержень, отличающая15 ся тем, что, с целью упрощения изготовления и облегчения смены фильтрующих элементов, корпус выполнен в виде одной детали. вместе с клапанной коробкой и направляющим стержнем дыхательного клапана.

20 2. Коробка по п, 1, отличающаяся тем, что, с целью герметизации, диаметры корпуса и крышки выбраны таким образом, чтобы края фильтра были зажаты между ними.

166577

Составитель Е. Я. Ланцбург

Редактор А. И. Байнова Техред Т. П. Курилко Корректор T. В. Муллина

Вак. 3356i9 Тираж 475 Формат бум. 60X90>/8 Объем 0,1 идз. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по дел и изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
