Эндопротез бедренной кости

Эндопротез бедренной кости

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, а именно к травматологии и ортопедии, и может быть использовано при протезировании тазобедренного сустава. Цель изобретения - обеспечение бесцементного крепления эндопротеза путем постоянной передачи потока сил с ножки на кость и создания поперечного натяга. Эндопротез состоит из корпуса 1 и соединительного элемента 2. Корпус 1 выполнен в виде ножки 3 и головки 4, установленной на шине 5. Между ножкой и головкой 4 находится клиновидный выступ 6. Внутренняя поверхность 7 соединительного элемента 2 выполнена в форме конуса, а его наружная поверхность 8 в нижней части переходит в цилиндрическую поверхность. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИ Ч Е СКИХ

РЕСПУБЛИК (я)5 А 61 F 2/32

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ () (;Ь (л о (л (21) 4356246/14 (22) 11.08.88 (31) P-267 363 (32) 13,08.87 (33) PL (46) 23.07.91, Бюл, М 27 (71) Хута Баильдон Пшедсембиорство Паньствове (Р1 ) (72) Ежи Леявка, Александр Туземски, Хенрик Христоф, Донат Тыльман, Ришард Вонсик, Юзеф Кошкуль, Богдан Стодольник, Кшиштоф Рончка и Веслав Тушиньски (VL) (53) 615.472 (088.8) (56) Авторское свидетельство СССР

М 1398856, кл. А 61 F 2/32, 1986, (54) ЭНДОПРОТЕЗ БЕДРЕННОЙ КОСТИ,, Я2,, 1665865 АЗ (57) Изобретение относится к медицинской технике, а именно к травматологии и ортопедии, и может быть использовано при протезировании тазобедренного сустава, Цель изобретения — обеспечение бесцементного крепления эндопротеза путем постоянной передачи потока сил с ножки на кость и создания поперечного натяга. Эндопротез состоит из корпуса 1 и соединительного элемента 2. Корпус 1 выполнен в виде ножки 3 и головки 4, установленной на шине 5. Между ножкой и головкой 4 находится клиновидный выступ 6, Внутренняя поверхность 7 соединительного элемента 2 выполнена в форме конуса, а его наружная поверхность

8 в нижней части переходит в цилиндрическую поверхность. 2 ил.

1665865

Изобретение относится к медицинской технике, а именно к травматологии и ортопедии, и может быть использовано при протезировании тазобедренного сустава, Цель изобретения — обеспечение бесцементного крепления зндопротеза путем постоянной передачи потока сил с ножки на кость и создания поперечного натяга.

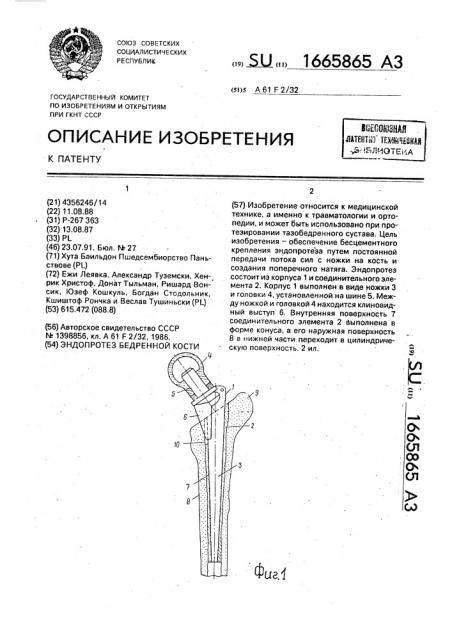

На фиг,1 представлен предлагаемый эндопротез тазобедренной кости; на фиг.2— но>..:ка BHpo lpol esca.

Зндопротез бедренной KQOTvl состоит из корпуса 1 и ",оединительного элемента 2, Корпус I Выполнен В Виде НОжки 3 и ГОЛОВки

4, установленной на шине 5, Между ножкой

3 и головкой 4 находится клиновидный BbIступ 5. Ножка 3 Выполнена В Виде IlpAMofo усеченного конуса с круглым основанием.

Внутренчяя поверхность 7 соединительного элемента 2 выполнена в форме конуса, а его наруж:-ая поверхность 8, имеющая в верхней части конусовидную форму, в нижней части переходит В цилиндрическу о, В верхней . асти соединительный элемент 2 срезан под углом, близким к углу среза бедренной кости 9, и имеет боковое отверстие i 0, соответствующее по форме клиновидному Выступу 6.

Эндопротез бедренной кости применя-!

От следующим образом.

Для установки зндопротеэа в бедреннол кости 9 сначала cpe38loT ее поврежденнуго головку. Затем в бедренной кости 9 выполняют Отверстие. Требуемую его форму получагот путем рассверления сначала цилиндрического отверстия, с последующей его обработкой пальцевой фрезой конусообразной формы, соответствующей наружной поверхности 8 соединительного

5 злемен",а 2. В подготовленное отверстие вводят соединительный элемент 2, который своей наружной поверхностью 8 плотно прилегает к поверхности отверстия в бедренной кости 9. В установленный в бедрен10 ной кости 9 соединительный элемент 2 вставляют ножку 3 с посаженной на шине 5 головкой 4 таким образом, что клиновидный

Выступ 6 входит в боковое отверстие 10 соединительного элемента 2. Благодаря такой

15 установке эндопротез неподвижно закреплен в канале бедренной кости, Формула изобретения

Зндопротеэ бедренной кости, содержа20 щий корпус в виде ножки с головкой и соединительным элементом, О т л и ч а ю щ и йс я тем., что, с целью обеспечения бесцементного крепления эндопротеза путем постоянной передачи потока сил с ножки на кость

25 и создания поперечногО натяга, в нем ножка выполнена в виде прямого усеченного конуса с круглым основанием, причем ножка в части, находящейся ниже головки, оснащена клиновидным. выступом, в верхней части

30 ножки выполнено боковое отверстие, соответствующее по форме клиновидному выступу, при этом ножка в верхней части срезана под углом, а наружная поверхность соединительного элемента имеет цилинд35 рическую поверхность.

1665865

Фиг,2
