Установка для сушки растительных материалов активным вентилированием

Установка для сушки растительных материалов активным вентилированием

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельского хозяйства. Цель изобретения - снижение непроизводительных затрат энергии и повышение качества высушиваемого материала за счет более равномерного распределения воздуха по площади высушиваемого материала. Поставленная цель достигается тем, что в основании хранилища установлена воздухораспределительная камера 2 в форме усеченного конуса, соприкасающаяся с высушиваемым материалом. Поверхность камеры выполнена в виде воздухораспределительной решетки, внутри которой по ее оси установлены на равном расстоянии шайбы, радиус которых уменьшается от основания камеры 2, служащие для равномерного распределения воздушного потока по высоте камеры, а в основании камеры 2 по ее оси установлен рассекатель потока. 3 з.п. ф-лы, 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s А 01 F 25/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

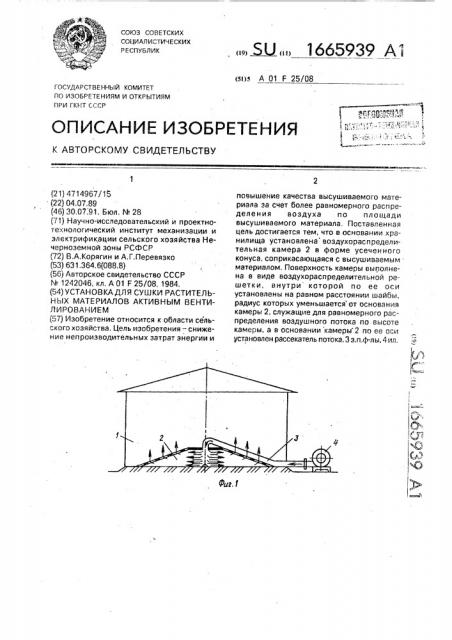

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4714967/15 (22) 04.07.89 (46) 30.07.91. Бюл. N 28 (71) Научно-исследовательский и проектнотехнологический институт механизации и электрификации сельского хозяйства Нечерноземной зоны РСФСР (72) B.À.Êoðÿãèí и А.Г,Перевязко (53) 631.364. 6(088.8) (56) Авторское свидетельство СССР

¹ 1242046, кл, А 01 F 25/08, 1984. (54) УСТАНОВКА ДЛЯ СУШКИ РАСТИТЕЛЬНЫХ МАТЕРИАЛОВ АКТИВНЫМ ВЕНТИЛИ РОВАНИЕМ (57) Изобретение относится к области сельского хозяйства, Цель изобретения — снижение непроизводительных затрат энергии и,,5U,, 1665939 Al повышение качества высушиваемого материала за счет более равномерного распределения воздуха по площади высушиваемого материала, Поставленная цель достигается тем, что в основании хранилища установлена воздухораспределительная камера 2 в форме усеченного конуса, соприкасающаяся с высушиваемым материалом. Поверхность камеры выполнена в виде воздухораспределительной решетки, внутри которой по ее оси установлены на равном расстоянии шайбы, радиус которых уменьшается от основания камеры 2, служащие для равномерного распределения воздушного потока по высоте камеры, а в основании камеры 2 по ее оси установлен рассекатель потока,3 з,п.ф-лы,4 ил, 1665939

10

Изобретение относится к кормопроизводству, а именно к устройствам для сушки активным вентилированием, и может быть использовано для досушивания стебельчатой кормовой массы и других сельскохозяйственных культур в слое, преимущественно в хранилищах цилиндрической формы.

Цель изобретения — снижение непроизводительных затрат энергии и повышение качества высушиваемого материала эа счет более равномерного распределения воздуха по площади высушиваемого материала, На фиг.1 изображено сенохранилище цилиндрической формы с установкой для сушки растительных материалов, разрез; на фиг.2 — вариант размещения воэдухораспределительной камеры заподлицо с полом хранилища; на фиг. 3 и 4 — воэдухораспределительные камеры, продольные разрезы, Установка для сушки растительных материалов активным вентилированием, расположенная в сенохранилище 1 цилиндрической формы, содержит воздухораспределительную камеру 2, соединенную с воздухоподводящим каналом 3, подключенным к вентилятору 4. Воздухораспределительная камера выполнена в форме усеченного конуса и образована большим основанием 5, меньшим основанием 6 и боковой поверхностью 7. Боковая поверхность 7 камеры представляет собой воздухораспределительную решетку, а в варианте. предусматривающем применение транспортных средств "внутри хранилища, воздухораспределительной решеткой образовано большее основание 5 камеры 2. В основании камеры имеется входное отверстие 8, соединяющееся с воздухоподводящим каналом 3. Внутри камеры соосно ее вертикальной оси установлены шайбы 9.

Шайбы крепятся к основанию камеры 2, например, с помощью стоек 10. Радиус отверстий шайб уменьшается по направлению от входного отверстия 8 к противоположному основанию камеры. Внутренняя кромка шайб отогнута в направлении к основанию камеры, соединяющегося с воздухбподводящим каналом 3, под углом по отношению к оси камеры. На противоположном воздухоподводящему каналу основании камеры по ее вертикальной оси установлен рассекатель 11 в форме конуса, вершина которого находится в плоскости установки ближней к нему шайбы.

Лучшую равномерность распределения потоков воздуха обеспечивает следущая закономерность изменения отверстий шайб

Наиболее рациональное расстояние Ь установки шайб друг от друга и от оснований камеры составляет 0,2-0,3 радиуса воздухоподводящего канала R .

Радиус наружной окружности шайб R<> должен составлять 1,2-1,5 от радиуса воздухоподводящего канала R<.

Установка для сушки растительных материалов работает следующим образом.

На поверхность камеры 2, образованной воздухораспределительной решеткой, -загружают слой высушиваемого ма ериала.

В работу включают вентилятор 4, который подает воздух по воздухоподводящему каналу 3 в воздухораспределительную камеру

2. Воздушный поток, поступающий из отверстия 8, сталкивается с шайбами 9. посредством которых формируются веерные струи с приблизительно равными скоростями. На выходе из шайб струи сливаются в сплошной веерный поток, поступающий во внутренний объем камеры, По мере движения воздуха от центра камеры к периферии камеры струи воздуха выходят в вентилируемый материал через решетчатую поверхность 7, площадь которого также увеличивается по направлению к перифеpw камеры. В направлении движения потока воздуха внутри камеры увеличивается и сечение для прохода воздуха. В результате увеличения сечения скорости воздуха падают и его кинетическая энергия скоростного напора переходит в энергию статического давления, а увеличение статического давления приводит к увеличению расхода воздуха пропорционально увеличению площади решетчатой поверхности. Вследствие этого выравниваются скорости потоков воздуха, выходящего из решетчатой поверхности и поступающего в растительный материал.

Равномерно распределенные по всей площади воздушные потоки, проходя через материал, высушивают его.

Предлагаемая установка для сушки растительных материалов активным вентилированием по сравнению с прототипом имеет в 2-3 раза более высокую равномерность распределения воздушных потоков, что позволяет снизить на 20-25 расход воздуха эа счет уменьшения его непроизводительных потерь и тем самым повысить эффективность сушки материала и улучшить его качество, Кроме того, установка имеет на 15-20 меньшее аэродинамическое сопротивление, что вместе со снижением рас1665939

Фиг.2 хода позволяет соответственно снизить энергозатраты на вентилирование.

Формула изобретения

1. Установка для сушки растительных 5 материалов активным вентилированием, содержащая воздухорасп ределитель, соединенный воздухоподводящим каналом с вентилятором, отличающаяся тем, что, с целью снижения непроизводительных за- 10 трат энергии и повышения качества высушиваемого материала за счет более равномерного распределения воздуха по площади высушиваемого материала, воздухораспределитель выполнен в виде камеры 15 в форме усеченного конуса, к одному из оснований которого подсоединен воздухоподводящий канал, а внутри камеры bio ee вертикальной оси соосно друг с другом и на равном расстоянии установлен ряд шайб, 20 радиус которых уменьшается от основания камеры с воздухоподводящим каналом к противоположному по зависимости:. г 25

R - (-007(h — Е„)1. н2

r где Я» — радиус воздухоподводящего канала;

Н вЂ” высота воздухораспределительной камеры;

h — расстояние до каждой шайбы от основания камеры с воздухоподводящим каналом, причем на противоположном основании камеры в плоскости нижней шайбы установлен рассекатель воздушного потока в форме конуса.

2. Установка по п.1, о т л и ч а ю щ а яс я тем, что шайбы выполнены тарелкообразной формы с внутренней кромкой, направленной к основанию камеры с воздухоподводящим каналом.

3. Установка по п.1, о т л и ч а ю щ а яс я тем, что расстояние установки шайб друг от друга и от оснований камеры составляет .

0,2 — 0,3 от радиуса воздухоподводящего канала.

4. Установка по п.1, о т л и ч а ю щ а яс я тем, что. радиус наружной окружности шайб составляет 1,2-1,5 от радиуса воздухоподводящего канала.
