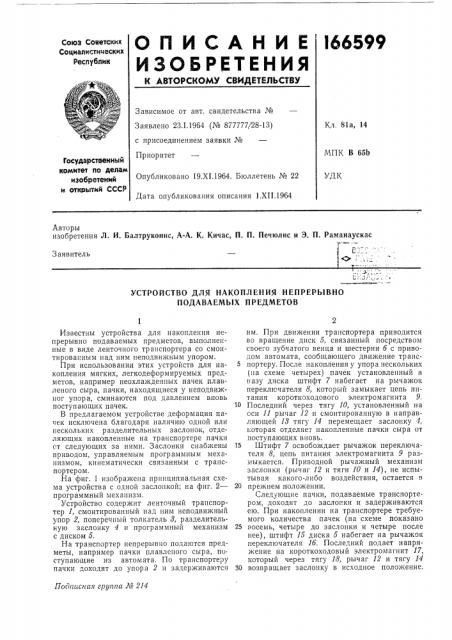

О П И С А Н И Е !66599

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Сощиалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.1.1964 (№ 877777/28-13) с присоединением заявки №

Приоритет

Кл. 81а, 14

МПК В 65b

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 19.ХI.1964. Бюллетень № 22

Дата опубликования описания 1.XII.1964

Авторы изобретения Л. И. Балтруконис, А-А. К. Кичас, П. П. Печюлис и Э. П. Раманаускас

E . .

«>".;,:

Заявитель

УСТРОЙСТВО ДЛЯ НАКОПЛЕНИЯ НЕПРЕРЫВНО

ПОДАВАЕМЫХ ПРЕДМЕТОВ

Пойжсная грунта № 214

Известны устройства для накопления непрерывно подаваемых предметов, выполненные в виде ленточного транспортера со смонтированным над иим неподвижным упором.

При использовании этих устройств для накопления мягких, легкодеформируемых предметов, например неохлаждениых пачек плавленого сыра, пачки, находящиеся у неподвижиог упора, сминаются под давлением вновь поступающих пачек.

В предлагаемом устройстве деформация пачек исключена благодаря наличию одной илн нескольких разделительных заслонок, отделяющих накопленные на транспортере пачки от следующих за ними. Заслонки снабжены приводом, управляемым программным механизмом, кинематическн связанным с транспортером, На фиг. 1 изображена принципиальная схема устройства с одной заслонкой; на фиг. 2— программный механизм.

Устройство содержит ленточный транспортер 1, смонтированный над ним неподвижный упор 2, поперечный толкатель 8, разделительную заслонку 4 и программный механизм с диском 5.

На транспортер непрерывно подаются предметы, например пачки плавленого сыра, поступающие из автомата. По тр анспортеру пачки доходят до упора 2 и задерживаются им. При движении транспортера приводится во вращение диск 5, связанный посредством своего зубчатого венца и шестерни б с приводом автомата, сообщающего движение транс5 портеру. После накопления у упора нескольких (иа схеме четырех) пачек установленный в пазу диска штифт 7 набегает на рычажок переключателя 8, который замыкает цепь питания короткоходового электромагнита 9.

10 Последний через тягу 10, установленный на оси 11 рычаг 12 и смонтированную в направляющей 18 тягу 14 перемещает заслонку 4, которая отделяет накопленные пачки сыра от поступающих вновь.

15 Штифт 7 освобождает рычажок переключателя 8, цепь питания электромагнита 9 размыкается. Приводной рычажный механизм заслонки (рычаг 12 и тяги 10 и 14), не испытывая какого-либо воздействия, остается в

20 прежнем положении.

Следующие пачки, подаваемые транспортером, доходят до заслонки и задерживаются ею. При накоплении на транспортере требуемого количества пачек (на схеме показано

25 восемь, четыре до заслонки и четыре после нее), штифт 15 диска 5 набегает на рычажок переключателя lб. Последний подает напряжение на короткоходовый электромагнит 17, который через тягу 18, рычаг 12 и тягу 14

30 возвращает заслонку в исходное положение.

166599

Предмет изобретения юг 1

Фиг Z

Составитель Л. М. )Китомирская

1 едактор В. Ф. Чулкова Техред Ю. В. Баранов Корректор Т. С. Дрожжина

:1аказ 3121/18 Тираж 925 Формат бум. 60 90 /з Объем 0,21 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2

Одновременно включается не показанный на схеме синхронизированный с приводом транспортера привод толкателя 8, который посредством рычагов 19 перемещает его вперед, снимая с транспортера накопленный ряд пачек, а затем возвращает толкатели в исходное положение.

Устройство можно настраивать на различное число отделяемых пачек, изменяя передаточное отношение между зубчатым венцом диска 5 программного механизма и шестерней б.

Устройство для накопления непрерывно подаваемых предметов, выполненное в виде лен5 точного транспортера со смонтированным над ним неподвижным упором, отличаюшееся тем, что, с целью исключения деформации предметов в процессе их накопления, оно снабжено одной или несколькими разделительными

I0 заслонками с приводом, управляемым программным механизмом кинематически связанным с транспортером.
