Устройство для сортировки плодов по размерам

Устройство для сортировки плодов по размерам

Иллюстрации

Показать все

Реферат



Изобретение относится к калибровочным машинам и может быть применено в сельском хозяйстве, пищевой и консервной промышленности для калибровки плодов. Цель изобретения - снижение энергоемкости, повышение надежности и долговечности работы устройства. Устройство для сортировки плодов включает цепной транспортер с образующими калибровочное полотно элементами, каждый из которых представляет собой соединенную пластинами 2 пару вращающихся на осях роликов, верхнего и нижнего, взаимодействующих с расположенными над цепным транспортером и под ним направляющими 8 и 9 соответственно. Реборды и направляющие выполнены из ферромагнитного материала и представляют в совокупности магнитную систему, в которой последние являются магнитопроводом. Верхняя направляющая расположена так, что между ребордами верхних роликов и ее поверхностью имеется воздушный зазор. 1 з.п.ф-лы, 3 ил.

СОЮЗ СО8ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (st1s А 23 N 15/00

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 2 (21) 4661481/13 (22) 13.03.89 (46) 30.07.91. Бюл. N. 28 (71) Одесское специальное конструкторскотехнологическое бюро продовольственного машиностроения (72) M.À.Ïëèö и С.M.Ðóáöîâ (53) 631,362.35 (088.8) (56) Авторское свидетельство СССР

М 1479064, кл. А 23 N 15/00, 1987. (54) УСТРОЙСТВО ДЛЯ СОРТИРОВКИ

ПЛОДОВ ПО РА3МЕРАМ (57) Изобретение относится к калибровочным машинам и может быть применено в сельском хозяйстве, пищевой и консервной промышленности для калибровки плодов.

Цель изобретения — снижение энергоемкости, повышение надежности и долговечности работы устройства. Устройство для сортировки плодов включает цепной транспортер с образующими калибровочное полотно элементами, каждый из которых представляет собой соединенную пластинами 2 пару вращающихся на осях роликов, верхнего и нижнего, взаимодействующих с расположенными над цепным транспортером и под ним направляющими 8 и 9 соответственно.

Реборды и направляющие выполнены из ферромагнитного материала и представляют в совокупности магнитную систему, в которой последние являются магнитопроводом. Верхняя направляющая расположена . так, что между ребордами верхних роликов и ее поверхностью имеется воздушный зазор, 1 э.п.ф-лы, 3 ил.

1666044

Изобретение относится к калибровочным машинам и может быть применено в сельском хозяйстве, пищевой и консервной промышленности для калибровки плодов.

Целью изобретения является снижение энергоемкости, повышение надежности и долговечности работы устройства.

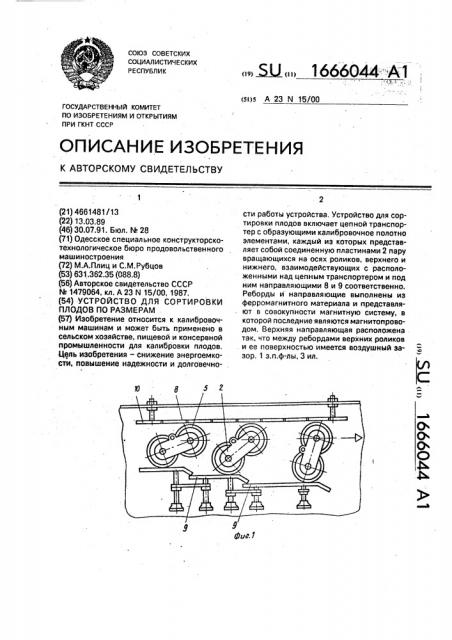

На фиг.1 представлено роликовое полотно, общий вид; на фиг.2 — то же, вид сбоку; на фиг.3 — схема взаимодействия роликов с верхними направляющими, Устройство для сортировки плодов по размерам содержит цепной транспортер 1, ( между цепями которого закреплены калибровочные элементы, каждый из которых представляет собой соединенную пластинами 2 пару вращающихся на осях 3 и 4 роликов — верхнего 5 и нижнего 6. Ось 3 верхнего ролика 5 закреплена неподвижно и посредством пластины 2 связана с осью 4 нижнего ролика 6 так, что последний имеет воэможность вращения относительно верхнего ролика 5. Ролики выполнены с ребардами 7 из ферромагнитного материала.

Устройство содержит также нижние ступенчатые направляющие 9, выполненные иэ ферромагнитного материала, и верхние направляющие 8, представляющие магнитную систему из двух параллельных магнитопроводов 10, представляющих собой блоки одHolloëÿðío расположенных постоянных магнитов.

Кроме того, между ребордами 7 верхних роликов 5 и верхними направляющими 8 допустим воздушный зазор.

Устройство работает следующим образом.

Поток плодов, подлежащих сортировке, поступает на калибровочное полотно и ложится равномерно по ширине цепного транспортера 1. Верхние направляющие 8, являющиеся магнитопроводам, образуют вокруг себя магнитное поле. При вращении цепного транспортера 1 р.барды 7 верхнего ролика 5, попадая под действие магнитного поля, приводят ролик во вращение, реборды 7 нижнего ролика 6 притягиваются магнитным полем нижних направляющих 9, вращая нижний ролик вокруг верхнего и одновременно вращаясь вокруг собственной оси. Благодаря возникающему в каждой паре роликов вращению над калибровочным полотном образуется "кипящий слой", необходимый для нормальной калибровки пловращающихся на осях роликов; верхний и нижний, взаимодействующих с располо40 женными над цепным транспортером и под ним направляющими, о т л и ч а ю щ е е с я тем, что, с целью снижения энергоемкости, повышения надежности и долговечности, оолики снабжены ребордами, выполненны45 ми из ферромагнитного материала, а каждая из направляющих представляет собой магнитную систему иэ двух параллельных магнитопроводов с однополярно расположенными между ними постоянными магни50 тами.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем что реборды верхних роликов установлены с зазором относительно верхней направляющей.

35 дов, При взаимодействии нижних роликов 6 со ступенчатой направляющей 9 происходит увеличение размера калибровочной щели и отделение соответствующих фракций из потока плодов

- Выполнение реборд роликов и направляющих иэ ферромагнитного материала,, где последние являются магнитопроводом, а также наличие в них набора постоянных магнитов для создания вдоль направляющих магнитного поля постоянной напряженности позволяет создать магнитную систему; Магнитное поле обеспечивает вращение ролика без касания реборды и направляющей, благодаря чему создается воздушный зазор. Наличие эазора позволяет ликвидировать трение между направляющей и ребордой, что значительно снижает затраты энергии на привод устройства.

Кроме того, наличие магнитной системы позволяет устранить влияние загрязнений, образующихся при работе машины на ребордах и направляющих, так как вращение роликов происходит не за счет сил трения, а эа счет магнитного поля, действие котороro независит от образующихся загрязнений.

Благодаря этому исключается проскальзывание роликов, их вращение не нарушается, что обеспечивает надежность и долговечность работы устройства.

Формула изобретения

1, Устройство для сортировки плодов по размерам, содержащее цепной транспортер с образующими калибровочное полотно элементами, каждый из которых представляет собой соединенную пластинами пару

1666044 иагнитопрсбсд

Постоянный иаанигп

Составитель А. Елисеев

Редактор А. Маковская Техред М.Моргентал Корректор Т. Палий

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Заказ 2473 Тираж 376 Подписное.

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб., 4/5
