Устройство для лечения вывихов грудинного конца ключицы

Устройство для лечения вывихов грудинного конца ключицы

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и предназначено для снижения травматичности при удобстве использования устройства. Проведенные через неповрежденную ключицу спицы закрепляют в струбцине 5, установленной посредством продольного выступа 7 в одной из продольных канавок 4 планки 1. В продольном канале на торце планки 1 расположен резьбовой стержень кронштейна 9, на последнем с помощью болтового сединения закреплена пластина 11 с продольным отверстием под элемент фиксации вывихнутой ключицы, представляющий собой дополнительный резьбовой стержень 12 с рабочим концом в виде крючка или пелота 13. 2 з.п.ф-лы, 2 ил.

СОЮЗ COBETCKPIX

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (st)s А 61 В 17/58

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4650389/14 (22) 13.02.89 (46) 30.07.91. Бюл. М 28 (71) Ташкентский государственный медицинский институт (72) Е.М.Мазо (53) 615.475,616.71-001.5-089.84 (088.8) (56) Авторское свидетельство СССР

М 1158188, кл. А 61 В 17/58, 1983; (54) УСТРОЙСТВО ДЛЯ ЛЕЧЕНИЯ ВЫВИХОВ ГРУДИННОГО КОНЦА КЛЮЧИЦЫ (57) Изобретение относится к медицинской технике и предназначено для снижения

„„Я „„1666091 А1 травматичности при удобстве использования устройства. Проведенные через непов; режденную ключицу спицы закрепляют в струбцине 5, установленной посредством продольного выступа 7 в одной из продольных канавок 4 планки 1. В продольном канале на торце планки 1 расположен резьбовой стержень кронштейна 9, на последнем с помощью болтового соединения закреплена пластина 11 с продольным отверстием под элемент фиксации вывихнутой ключицы, представляющий собой дополнительный резьбовой стержень 12 с рабочиМ концом в виде крючка или пелота 13. 2 з.п. ф-лы. 4 ил.

1666091

Изобретение относится к медицине, а именно к травматологии и предназначено для лечения вывихов грудинного конца ключицы.

Цель изобретения — снижение травматичности при удобстве использова. ния.

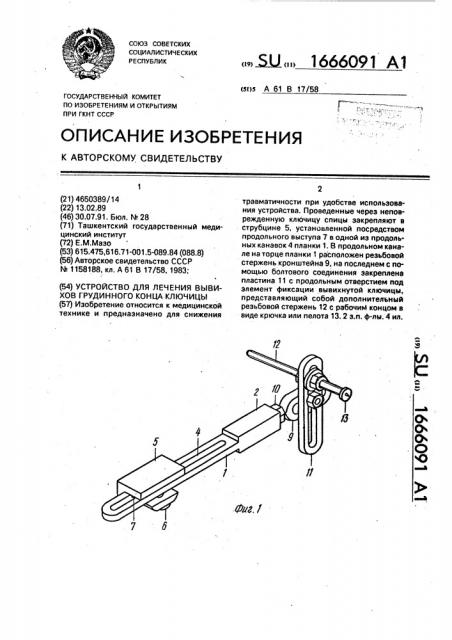

На фиг.1 изображено устройство в изометрической проекции; на фиг.2 — устройство, вид спереди, на фиг.3 — то же, вид, сверху; на фиг.4 — то же, вид сбоку.

Устройство для лечения вывихов гру, динного конца ключицы содержит опорную планку 1, имеющую прилив 2, в торцовой

; части которого расположен продольный ка нал 3. На горизонтальных плоскостях планки 1 выполнены канавки 4, на одной из которых установлена с возможностью перемещения по планке 1 струбцина 5, имеющая элементы крепления, выполненные в виде бол( та 6. На внутренней поверхности струбцины

5 со стороны соединения ее с планкой 1 и канавкой 4 выполнен продольный выступ 7.

В канале 3 планки 1 установлен резьбовой стержень 8 кронштейна 9, положение которого фиксируется гайкой 10, Кронштейн 9 посредством пластины 11 с продольным отверстием соединен с дополнительным резьбовым стержнем 12 элемента фиксации кости, рабочий конец которого выполнен в виде пелота 13 или крючка 14, Положение дополнительного резьбового стержня 12 фиксируется при помощи гаек

15 и 16, а положение пластины 11 в кронштейне 9 фиксируется болтом 17, На планке 1 канавки 4 выполнены с обеих сторон, что дает воэможность использовать устройство как при право-, так и левосторонних повреждениях.

Наличие подвижных по отношению к планке 1 кронштейна 9 и пластины 11 позволяют произвести установку рабочих деталей устройства в трех взаимноперпендикулярных плоскостях.

Устройство используется следующим образом.

Через среднюю треть неповрежденной ключицы по углом 30" к ней.вводят две спицы, Концы их укорачивают до 25-30 мм и фиксируют болтом 6 в струбцине 5 к опорной планке 1. Вправляют вывих грудинного конца ключицы, Резьбовой стержень 8 кронштейна 9 вывинчивают из прилива 2 планки

1 до уровня метафиза ключицы и фиксируют гайкой 10. Пластину 11 устанавливают на проекции ключицы и фиксируют болтом 17.

Через отверстие пластины 11 устанавливаютдополнительный реэьбовой стержень 12.

Остроконечным скальпелем на уровне мета5

40 физа ключицы производят насечку кожи, пелот 13 острием устанавливают в зоне середины метафиза ключицы с упором в кость и фиксируют гайками 15 и 16. Вывинчивают внутреннюю гайку 15 и достигают полного вправления переднего вывиха ключицы и удерживают ее в правильном положении до консолидации. Напряженное состояние пелота 13 поддерживают в динамике вывинчиванием внутренней гайки 15.

При вправлении задних вывихов устройство используют аналогичным образом.

Остроконечным скальпелем над верхним краем метафиза вывихнутой ключицы производят насечку-прокол кожи. Крючок 14 вводят через насечку кожи сверху-кзадикнизу непосредственно по костной основе ключицы и фиксируют гайками 15 и 16 в отверстии пластины 11. Навинчивают наружную гайку 16 элемента фиксации кости и производят окончательное вправление заднего вывиха ключицы. Напряженное состояние крючка 11 поддерживают в динамике навинчиванием наружной гайки 16.

При вправлении верхних вывихов устройство используют аналогично описанному. Вправляют вывих ключицы ручным способом, Удержание грудинного конца ключицы производят пелотом 13 давлением им сверху-кзади путем вывинчивания внутренней гайки 15 либо крючком 14 тягой его книзу-кпереди навинчиванием наружной гайки 16, Предлагаемое устройство обеспечивает удерживание грудинного конца ключицы во вправленном положении на весь период лечения с обеспечением функциональной стабилизации без нарушения функции сустава.

Формула изобретения

1. Устройство для лечения вывихов грудинного конца ключицы, содержащее опорную планку, установленные на ней держатель для спиц и репонирующий узел в виде кронштейна с резьбовым стержнем и элемент фиксации кости, о т л и ч а ю щ е ес я тем, что, с целью снижения травматичности при удобстве использования, репонирующий узел снабжен пластиной с продольным отверстием, установленной посредством болтового соединения на кронштейне, планка выполнена с продольными канавками на обеих сторонах и продольным каналом на торце, в котором установлен резьбовой стержень кронштейна, а держатель выполнен в виде струбцины, на внутренней поверхности которой выполнен

1666091

Составитель Л,Антошина

Редактор M.Недолуженко Техред М.Моргентал Корректор О.Кундрик

Заказ 2476 Тираж 430 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 продольный выступ, установленный в одной из канавок плайки с воэможностью перемещения, при этом элемент фиксации кости установлен в отверстии пластины и выполнен в виде дополнительного резьбового стержня с рабочим концом, 2. Устройство по п.1, отл и ч а ю ще ес я тем, что рабочий конец элемента фиксации кости выполнен в виде крючка.

3. Устройство по п.1, о тл и ч а ю щ ее5 с я тем, что рабочий конец элемента фикса
