Способ капиллярно-сифонного фильтрования

Способ капиллярно-сифонного фильтрования

Иллюстрации

Показать все

Реферат



Изобретение относится к области разделения неоднородных смесей и позволяет упростить процесс фильтрования. Процесс осуществляют следующим образом. Один конец изогнутой трубки 1 с капилляром помещают в исходную суспензию под уровень жидкости на время до заполнения капилляра на высоту, определяемую капиллярными силами, наклоняют трубку 1 на время до заполнения жидкостью изогнутой части трубки 1, после чего возвращают трубке 1 вертикальное положение. Отвод жидкости из сосуда 2 осуществляется под действием силы сифонирования. 3 ил., 3 табл.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)ю В 01 0 21/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР к лвтоеском свидетельству (21) 4477973/26 (22) 30.08.88 (46) 30.07.91, Бюл. hh 28 (72) С.Н.Басманова (53) 66.067.3(088.8) (56) Воскресенский П.И. Техника лабораторных работ. M,: Химия, 1973. (54) СПОСОБ КАПИЛЛЯРНО-СИФОННОГО

ФИЛЬТРОВАНИЯ (57) Изобретение относится к разделению неоднородных смесей и позволяет упростить процесс фильтрования. Процесс

„, . Ж,, 1666144 А1 осуществляют следующим образом, Один конец изогнутой трубки 1 с капилляром помещают в исходную суспензию под уровень жидкости на время до заполнения капилляра на высоту, определяемую капиллярными силами, наклоняют трубку 1 на время до заполнения жидкостью изогнутой части трубки 1, после чего возвращают трубке 1 вертикальное положение.

Отвод жидкости из сосуда 2 осуществляется под действием силы сифонирования, 3 ил„З табл, 1666144

Ха акте истика и о ес

Превалирование.*диментационных сил, в никновение уплотненн< структуры

Изобретение относится к разделению неоднородных смесей и может быть использовано в химической, пищевой и других отраслях промышленности.

Цель изобретения — упрощение процесса фильтрования.

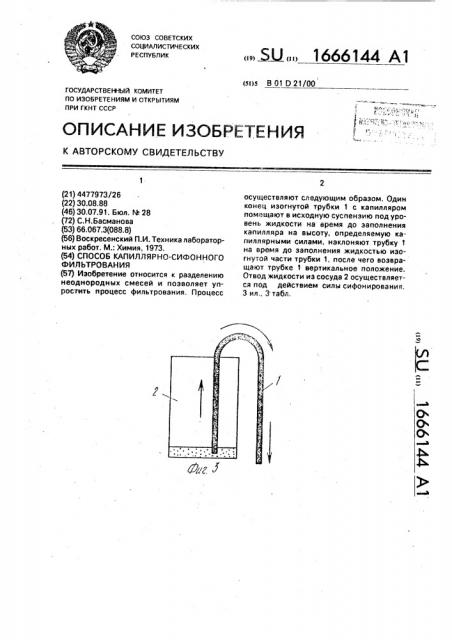

На фиг.1 представлено устройство для осуществления предлагаемого способа; на фиг.2 и 3 — последовательность манипуляций с элементами устройства.

Устройство для осуществления способа содержит трубку 1 с капилляром и сосуд 2 для исходной смесй.

Способ осуществляют следующим образом.

Один конец трубки 1 с капилляром помещают в сосуд 2 с исходной смесью под уровень жидкости. Последняя под действием капиллярных сил поднимается на определенную высоту, после чего трубку 1 наклоняют и жидкость заполняет изогнутую часть трубки 1, По завершении заполнения трубки 1 ее возвращают в вертикальное положение.

Жидкость под действием силы сифонирования отводится из сосуда 2. Дисперсная фаза задерживается капилляром трубки 1.

Пример 1, Взята исходная смесь с составом: 90 г/л марганца в виде хлористой соли, 150 г/л хлористого аммония, 20 г/л железа в виде гидроокиси Ге(ОН)з.

Для фильтрования указанной смеси используют капилляры размером 0,1 мм в количестве 10 штук, Объем исходной смеси 5 л, дисперсионная среда — вода. На проведение манипуляций с устройством затрачено

2 мин. Время фильтрования всего объема исходной смеси 12 ч. В результате получен фильтрат и сгущенный осадок с необходимыми потребительскими свойствами, Результаты сведены в табл, 1.

При диаметре 0,6 мм и выше наряду с жидкой фазой в приемник переходит гидроокись железа, что нежелательно, так как разделение фаз не достигается.

Пример 2, Состав смеси: жидкая фаза — 100 г/л хлористого натрия, твердая фаза—

Ва304, полученный в результате добавления сульфата натрия в исходный раствор, 5 содержащий 20 г/л Ва в виде BaClz. Объем

0,5 л, используют 1 трубку.

Результаты сведены в табл,2.

Пример 3. Состав смеси: жидкая фаза — 100 г/л хлористого натрия, твердая фаэа—

10 А!(ОН)э, полученный в результате осаждения углекислым натрием из раствора, содержащего 20 г/л алюминия в виде AIClg, Объем

0,5 л использован 1 капилляр.

Результаты сведены в табл.З.

15 Пример 4, Условия аналогичны примеру 1. Объем фильтруемой суспензии 5 л, Используют изогнутые капиллярные трубки ф 0,1 мм в количестве 10 шт. В фильтруемую суспензию вводят одни концы капилляров, 20 заполняют их раствором до определяемой капиллярными силами высоты, Наклоняют капилляры, заполняют изогнутую часть раствором, устанавливают капилляры вертикально и вводят в действие силы

25 сифонирования. Чистый раствор поступает в сборник. На ввод в действие фильтрующего механизма требуется 2 мин. Через 12 ч беэ участия человека и без затрат энергии происходит полное отделение жидкой фазы

30 от твердой, Формула изобретения

Способ капиллярно-сифонного фильтрования суспензий, заключающийся в отводе жидкости с использованием сил

35 сифонирования, отличающийся тем, что, с целью упрощения процесса, его проводят с помощью изогнутой трубки с капилляром, один конец которой помещают в исходную смесь на время до заполнения

40 части капилляра жидкостью, наклоняют трубку на время до заполнения жидкостью изогнутой части капилляра, затем поднимают трубку в вертикальное положение, при этом процесс осуществляют в трубках с ди45 аметром капилляра 0,1-0,5 мм.

Таблица 1

1666144

Продолжение табл.1.

Таблица 2

Рез льтаты

< 0,1

0,1

0,5

0,55

0,60

0,75

0.8

Таблица 3

Реэ льтаты

Ха акте истика и î есса иамет капилля а, мм

0,1

0,1

0,5

0,6

1,0

1,5

0.2 иамет капилля а, мм Ха акте истика и о есса.Превалирование седиментационных сил, возникновение уплотненной структуры

Незначительное и ревалирование седиментационных сил, недостаточное упорядочение структуры

Значительное превалирование сил потока жидкости

Превалирование седиментационных сил, возникновение уплотненной структуры

Незначительное превалирование седиментационных сил, недостаточное упорядочение структуры

Значительное превалирование сил потока жидкости

Полное разделение фаз:в приемнике — прозрачный раствор, в исходном сосуде— гидроокись железа

Неполное разделение, в приемник поступает жидкая фаза и частично гидроокись железа

Исходная суспензия сифоном транспортируется s приемник, разделения фаз не и оисхо ит

Полное разделение фаз; s приемнике — прозрачный раствор, в исходном сосудегидроокись алюминия

Неполное разделение фаз, в приемник поступает жидкая фаза и частично гидроокись алюминия

Исходная суспензия сифоном транспортируется в приемник, разделения фаэ не и оисхо ит
