Рабочий орган окорочного станка

Рабочий орган окорочного станка

Иллюстрации

Показать все

Реферат



Изобретение относится к рабочим органам окорочных станков и может быть использовано в лесной и деревообрабатывающей промышленности. Цель - повышение производительности. Рабочий орган окорочного станка состоит из вала 1 с установленным на него цилиндром 2 с эллипсными дисками 3, установленными последовательно с наклоном вправо и влево к плоскости, перпендикулярной оси вращения, при этом вершины 4 больших полуосей смещены одна относительно другой, а торцовая поверхность 5 половины дисков по периферии с диаметрально противоположных сторон выполнена гребенчатой. Вращающийся рабочий орган перемещается по бревну в осевом направлении. Эллипсные диски 3 сдвигают кору. Окорка производится как в одном, так и в другом направлении. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s))s В 27 1 1/00

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР г грубер,в„A

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4632109/15 (22) 04.01.89 (46) 30.07.91. Бюл. hh 28 (71) Сибирский научно-исследовательский институт лесной промышленности (72) И. С. Корчма и Ю. С. Кругляков (53) 634.0,361.7(088.8) (56) Патент Швеции М 144421, кл. В 27 1 1/00, 1954. (54) РАБОЧИЙ ОРГАН ОКОРОЧ НОГО СТАНКА (57) Изобретение относится к рабочим органам окорочных станков и может быть использовано в лесной и деревообрабатывающей промышленности. Цель — повышение про„„я „„1666302 А1 иэводительности. Рабочий орган окорочного станка состоит из вала 1 с установленным на него цилиндром 2 с эллипсными дисками

3, установленными последовательно с наклоном вправо и влево к плоскости, перпендикулярной оси вращения, при этом вершины 4 больших полуосей смещены одна относительно другой, а торцовая поверхность 5 половины дисков по периферии с диаметрально противоположных сторон выполнена гребенчатой. Вращающийся рабо-. чий орган перемещается по бревну в осевом направлении: Эллипсные диски 3 сдвигают кору. Окорка проиэводится как в одном, так и в другом направлении. 1 ил.

1666302

Составитель В,Распопова

Техред ММоргентал Корректор Э.Лончакова

Редактор А.Долинич

Заказ 2486 Тираж 332 Подписное

ВНИИПИ Государственного комитета Ro изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35. Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул.Гагарина, 101

Изобретение относится к рабочим органам окорочн ых станков и может быть использовановлеснойидеревообрабаты вающей

Промышленности.

Цель изобретения — повышение производител ьности.

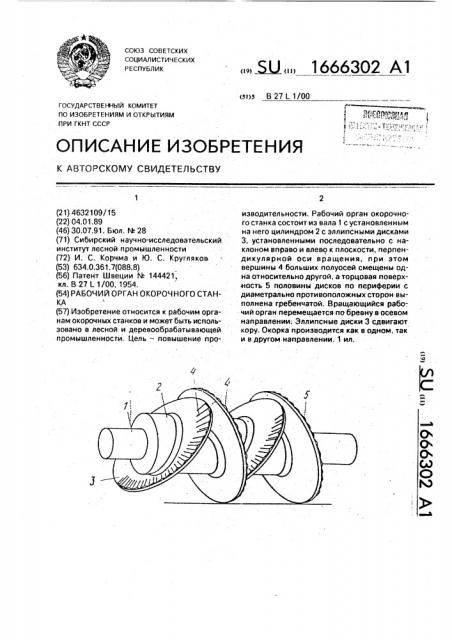

На чертеже изображен рабочий орган

Окорочного станка, общий вид.

На валу 1 установлен цилиндр 2 с налонными вправо и влево эллипсными дисами 3 с вершинами больших полуосей 4, орцовая поверхность 5 половины дисков о периферии с диаметрально противоположных сторон выполнена гребенчатой.

Рабочий орган работает следующим обазом.

Рабочий орган опускается на бревно.

Одновременно с началом вращения бревна ообщается вращательное движение и раочему органу.

Вращающийся рабочий орган переме«цается по бревну в осевом направлении.

Последовательно установленные с накло- . ном вправо и влево эллипсные диски 3 сдвигают кору. Окорка производится как при перемещении рабочего органа в одном на5 правлении, так и в обратном.

Использование предложенного рабочего органа позволит исключить забивание его корой и повысить производительность.

Формула изобретения

10 Рабочий орган окорочного станка, включающий вал с цилиндром и режущими органами, установленными с правым и левым наклоном относительно плоскости, перпендикулярной оси вала, отличающийся

15 тем, что, с целью повышения производительности, режущие органы выполнены в виде эллипсных дисков, вершины больших полуосей которых смещены одна относительно другой, а торцовая- поверхность по20 ловины дисков по периферии с диаметрально противоположных сторон выполнена гребенчатой,
