Эпоксидная композиция

Эпоксидная композиция

Иллюстрации

Показать все

Реферат



Изобретение относится к области получения эпоксидных композиций на основе эпоксидной диановой смолы, перерабатываемых методом свободного литья, и может быть использовано при изготовлении покрытий, клеев, герметиков и т.д. в строительной индустрии, электрои радиотехнической промышленности, в машиностроении. Изобретение позволяет повысить адгезионные характеристики и ударопрочность за счет дополнительного содержания в композиции, включающей, мас.ч.: эпоксидная диановая смола 100

метилметакрилат 5 - 30

катализатор 1,4-диазобицикло-2,2,2-октан или метил-1,4-диазобицикло-2,2,2-октан 0,5 - 3,0, олигомерный продукт взаимодействия макродиизоцианата на основе полиоксипропиленгликоля мол.м. 500 - 2000 с монометакриловым эфиром этиленгликоля и фуриловым спиртом 5 - 25. 4 табл.

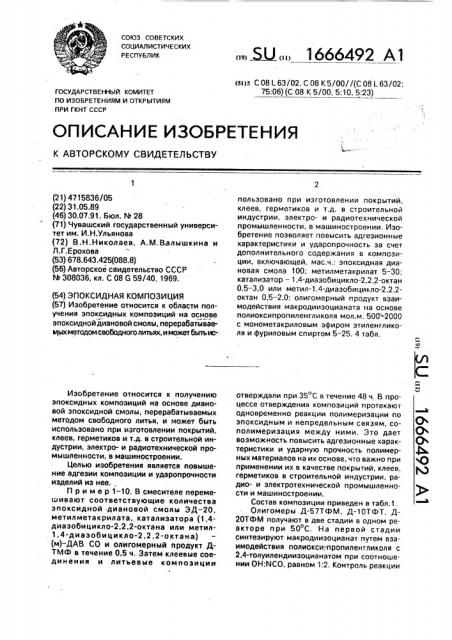

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4715836/05 (22) 31.05.89 (46) 30.07.91. Бюл. М 28 (71) Чувашский государственный университет им. И,Н.Ульянова (72) В.Н.Николаев, А.М.Валышкина и

Л.Г.E рохова (53) 678.643.425(088.8) (56) Авторское свидетельство СССР

М 308036, кл, С 08 G 59/40, 1969. (54) ЭПОКСИДНАЯ КОМПОЗИЦИЯ (57) Изобретение относится к области получения эпоксидных композиций на основе эпоксиднойдиановойсмолы,перерабатйвавмых методом свободного литьях, и может быть исИзобретение относится к получению эпоксидных композиций на основе диановой эпоксидной смолы, перерабатываемых методом свободного литья, и может быть использовано при изготовлении покрытий, клеев, герметиков и т.д. в строительной индустрии, электро- и радиотехнической промышленности, в машиностроении.

Целью изобретения является повышение адгезии композиции и ударопрочности изделий иэ нее.

Пример 1-10. В смесителе перемешивают соответствующие количества эпоксидной .диановой смолы ЭД-20, метилметакрилата, катализатора (1,4диазобицикло-2,2,2-октана или метил1,4-диазобицикло-2,2,2-октана) (м)-ДАВ СО и олигомерный продукт ДТМФ в течение 0,5 ч. Затем клеевые соединения и литьевые композиции

„„Я2„„16б6492А1 (sa>s C08L63/02, COS K5/00//(C08 L63/02;

75:06) (С 08 К 5/00, 5:10, 5:23) пользовано при изготовлении покрытий. клеев, герметиков и т.д. в строительной индустрии, электро- и радиотехнической промышленности, в машиностроении, Изобретение позволяет повысить адгезионные характеристики и ударопрочность за счет дополнительного содержания в композиции, включающей, мас.ч.: эпоксидная диановая смола 100; метилметакрилат 5-30; катализатор — 1,4-диазобицикло-2,2,2-октан

0,5 — 3,0 или метил-1,4-диазобицикло-2,2,2октан 0,5 — 2,0; олигомерный продукт взаимодействия макродиизоцианата на основе полиоксипропиленгликоля мол.м. 500 2000 с монометакриловым эфиром этиленгликоля и фуриловым спиртом 5 — 25. 4 табл. отверждали при 35 С в течение 48 ч. В процессе отверждения композиций протекают одновременно реакции полимеризации по эпоксидным и непредельным связям, сополимеризация между ними. Это дает возможность повысить адгезионные характеристики и ударную прочность полимерных материалов на их основе, что важно при применении их в качестве покрытий, клеев, герметиков в строительной индустрии, радио- и электротехнической промышленности и машиностроении.

Состав композиции приведен в табл,1, Олигомеры Д-57ТФМ, Д-10ТФТ, Д20ТФМ получают в две стадии в одном реакторе при 50 С, На первой стадии синтезируют макродиизоцианат путем взаимодействия полиокси-,пропиленгликоля с

2,4-толуилендиизоцианатом при соотношении ОН:NCO, равном 1;2. Контроль реакции

1666492

Таблица 1 ведут методом аминного эквивалента до

50 -ного превращения изоцианатных групп. На второй стадии синтеза приливают на 50 имеющихся в макродиизоцианате

NCO-групп монометакриловый эфир эти- 5 ленгликоля при NCO:ОН, равном 1:1, а на оставшиеся 50 Р СО-групп — фурфуриловый спирт при NCO:ОН, равном 1:1; Вторую стадию синтеза проводили в присутствии катализатора дибутилоловодилаурата (0,01 10 мас.$) до полного расхода изоцианатных групп.

Индексы Д-5ТМФ, Д-10ТМФ, Д-2ОТМФ означают соответственно, что олигомеры получены из полиоксипропилендиолов мо- 15 лекуля рных масс 500 (Д-5), 1000 (Д-10), 2000 (Д-20), толуилендиизоцианата Я, монометакрилового эфира этиленгликоля (М) и фурфурилового спирта (Ф)..

Физико-химические характеристики 20 олигомерных продуктов приведены в табл.2.

ИК-спектры олигомерных продуктов имеют полосы поглощения, характерные для уретановых групп (1735-1700, 16001600, 3250 см "), фурановых групп (600 — 625 см ), метакрильных (непредельных) групп (1 640 см "). В ЯЬИ -спектрах имеются следующие характерные химсдвиги протонов: в области 3 65 м.д. (характерные для N — Н свя- 30 зей уретановых групп); 6,7, 12 м.д., характерные протонам фуранового кольца в положениях 3,4 и 5.

Элементный состав олигомерных продуктов приведен в табл.3.

Использование олигомеров в качестве добавок к эпоксидным композициям оценивали по физико-механическим свойствам композиций.

Применение олигомера, содержащего одновременно метакрильные и фурановые группы, позволяет повысить адгезионные характеристики и ударопрочность полиуретановых материалов, Результаты исследований приведены в табл.4.

Формула изобретения

Эпоксидная композиция, включающая эпоксидную диановую смолу, метиЪметакрилат и катализатор ионного типа, о т л ич а ю щ а я с я тем, что, с целью повышения эдгезии композиции и ударопрочности изделий из нее, она содержит в качестве катализатора ионного типа 1,4-диазобицикло-2,2,2-октан или метил-1,4-диазобицикло2,2,2-октан и дополнительно олигомерный продукт взаимодействия макродиизоцианата на основе полиоксипропиленгликоля мол,м 500-2000 с монометакриловым эфиром этиленгликоля и фуриловым спиртам при их эквимолярном соотношении при следующем соотношении компонентов композиций, мас.ч.: эпоксидная диановая смола 100; метилметакрилат 530;. 1,4-диазобицикло-2,2,2-октан 0,5-3,0 или метил-1,4-диазобицикло-2,2,2-октан 0,5-2,0; вышеназванный олигомерный продукт 5 — 25.

1666492

Таблица 2

Таблица 3

Таблица 4

Физико-механические показатели

%пп

Выход 3- Усадка мерного полимера

Теплостойкость по Мартенсу, С

a раст., оотн., кгс/GM гост., о адгезии У д е л ь . ударная вязкость, кгс/см к стали, кгс/см2

Составитель .Сошина

Редактор Т.Лазоренко Техред М,Моргентал Корректор Q.Êóíäðèê

Заказ 2496 Тираж 316 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

2

4

6

8

11

12

535

23

24

26

28

31

33

34

36

36

13

12

635

27

0

0 . 0

0

0

0

0

98,5

98,2

97,9

98,4

97;9

97,8

97,3

97,7

97,5

97,3

98,8

97,1

98,9

1,7

1,6

1,6

1,7

1,6

1,6

1,5 1,5

1,5

1,4

1,7

1,4

1,8

138

136

138

136

139

138

137

139, 105

109
