Реферат



Изобретение относится к горному делу и м.б. использовано в комбинированных буровых устройствах, предназначенных для бурения взрывных скважин и котловых полостей в этих скважинах. Цель изобретения - повышение надежности расширителя в работе. Расширитель включает корпус 1 с зубом 14, патрон 2 с установленными на лапах 4 шарошками 3, подпружиненный поршень-толкатель 8 с проточкой 9 в нижней части и клинообразным выступом 12 в верхней части. Патрон 2 установлен с возможностью ограниченного поворота в корпусе 1, а поршень-толкатель 8 - с возможностью продольного перемещения в патроне 2. Расширитель позволяет осуществлять бурение скважины и последующее ее расширение на любом участке ее ствола. Бурение скважины ведут при сложенных шарошках 3, лапы которых фиксируются пояском 10. При расширении скважины шарошки выдвигаются из корпуса 1 и фиксируются проточкой 9. При выдвижении шарошек 3 зуб 14 скользит по поверхности клинообразного выступа 13, а сжатый воздух в надпоршневое пространство поступает по каналу 21 в поршне-толкателе 8. 3 ил.

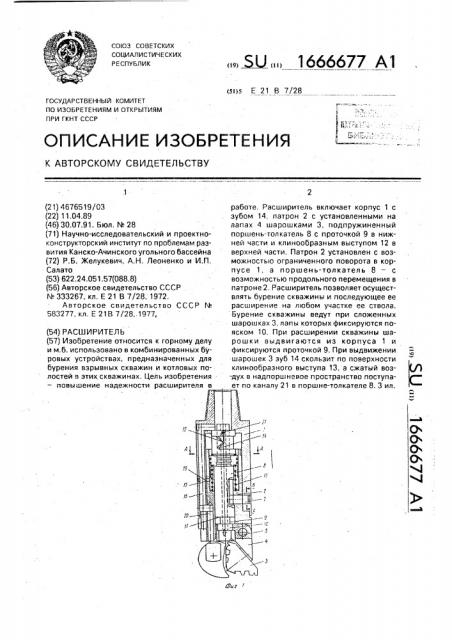

COf03 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 21 В 7/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4676519/03 (22) 11.04.89 (46) 30,07.91. Бюл, ¹ 28 (71) Научно-исследовательский и проектноконструкторский институт па проблемам развития Канско-Ачинского угольного бассейна (72) P.Á. Желукевич, А.Н. Леоненко и И.П, Салата (53) 622. 24.051.57(088.8) (56) Авторское свидетельство СССР № 333267, кл, Е 21 В 7/28, 1972.

Авторское свидетельство СССР ¹

583277, кл. Е 21В 7/28,.1977, (54) РАСШИРИТЕЛЬ (57) Изобретение относится к горному делу и м.б, использовано в комбинированных буровых устройствах, предназначенных для бурения взрывных скважин и котловых полостей в этих скважинах. Цель изобретения — повышение надежности расширителя в. Ж 1666677 À1 работе. Расширитель включает корпус 1 с зубом 14, патрон 2 с установленными на лапах 4 шарашками 3, подпружиненный поршень-талкатель 8 с проточкой 9 в нижней части и клинообразным выступом 12 в верхней части. Патрон 2 установлен с возможность о ограниченного поворота в корпусе 1, а поршень-толкатель 8 — с воэможностью продольного перемещения в патроне 2, Расширитель позволяет осуществлять бурение скважины и последующее ее расширение на любом участке ее ствола, Бурение скважины ведут при сложенных шарашках 3. лапы которых фиксируются пояском 10. При расширении скважины шарашки выдвигаются иэ корпуса 1 и фиксируются проточкой 9. При выдвижении шарашек 3 зуб 14 скользит по поверхности клинообразного выступа 13, а сжатый воз-дух в надпаршневое пространство поступает по каналу 21 в поршне-толкателе 8. 3 ил.

1666677

Изобретение относится к горному делу и может быть использовано в комбинированных буровых устройствах, преднаэначеннь х для бурения взрывных скважин и котловы, полостей н этих скважинах, (. ель изобретения -- повышение надежности расширителя н работе, На фиг, 1 показан расширитель, общий вид, на фиг. 2 — разрез А--А на фиг. 1; на фиг. 3- р,эрез b -Б на фиг, 1.

Рас ниритель состОит иэ корпуса 1, рас положоннoro вну-:ри корпуса 1 патрона 2, и породоразрушающих органов, . Породо разрушающие органы выполнены в виде шарошек 3, смонтированных с возможностью свободного вращения на лапах 4. Лапы 4 поисоединены к донной части патрона 2 при помощи осей 5. Патрон 2 установлен в корпусе с возможностью ограниченного поворота вокруг продольной оси и соединен с ним посредством трех радиальных пазов 6 и пальцев 7. Породоразрушающие органы

Оборудоваиы механизмом выдвижения ша рошек, гыпонненным B виде поршня-толкателя 8, - проточкой 9, выступом 10 и уступом

11 е нижней части, а также клинообразным

ыступом 12 с винтовой поверхностью н верх }"- и ч вс ти.

Г :;рше:- ь-голкатель оборудован пружиной 13 с..катия и установлен с возможностью скольжения выступом 12 по поверхности зу,ба 14, жестко соединенного с корпусом., Пальцы 7 закреплены в патроне 2 и входят в пазы корпуса 1 и поршня-толкателя 8.

В корпусе 1 выполнены каналы 15 — 17, а . в патроне — каналы 18-20. Поршень — толка тель 0 имеет канал 21 для связи с его над( г ш10ковой полостью, . Расширитель работает следующим об разом.

Для осуществления бурения скважины расширитель подсоединяют к штанге бурового станка. При этом поршень-толкатель занимает крайнее верхнее положение и удерживается в этом положении под действием пружины 13 и сжатого воздуха, поступающего н подштоковую полость через каналы 17 и 19, Лапы 4 упираются в аксиальном направлении в донную часть паза патрона 2, а в радиальном направлении — н выступ 10 поршня-толкателя 8 и удерживаются в этом положении в процессе бурения скважины.

Для расширения скважины прекращают вращение, снижают осевую нагрузку на шарошки 3 и производят поворот расшири1еля в сторону, обратную направлению вращения его в процессе бурения скважины на

30, При этом корпус 1, разворачиваясь отиг1с .;гельно продольной оси патрона 2, от20

35 крынает канал 15, который совпадает с каналом 18, Через эти каналы воздух попадает

B надштоковую полость поршня-толкателя

8. За счет разности поперечных площадей надштоковой и подштоковой полостей сжатый возд,х передвигает поршень-толкатель

8 вниз до упора уступа 11 н плечи лап 4, открывая канал 21 и освобождая от контакта выступ 10 с лапами 4, а каналы 19 перекрыНаЮ1ся Сгн Кой ПОрШНя-ГОЛКаГЕЛя 0ь, ПрЕкращая подачу воздуха в подштоковую полость. Пальцы 7, установленные в патроне 2 с воэможностью перемещения н радиальных пазах корпуса 1 и продольных пазах поршня-толкателя 8, обеспечивают перемещение поршня-толкателя 8 относительно продольной оси патрона 2 и не дают ьозможности поворога его н радиальном направлении.

При включенной подаче воздуха начинают вращение буровой штанги на пониженных оборотах в том же направлении, что и при бурении скважины, и осуществляют подъем расшири1еля на требуемую высоту.

После зансршеMMA подьема расширителя увеличивается .асгота вращения буровой

ШтанГИ дО ИпМИНаЛЬНЫХ Об >РОТОВ И За СЧЕТ давления воздуха в надш.оковой полости поршень-1олкатель 8 ус,упом 11 давит на лапы 4 и начи) !а ет p:1 эвО рач и ва1 ь их Относительно осей 5, поджимая режущие кромки шарошек 3 к с eiil:àì скважины, Режущие кромки шарошек 3 (эа счет трения о стенки скважины) создают кругящий момент на буроной штанге, который преодолевается принодом..вра.ценил буровой штанги, При передаче крутящего момента от корпуса 1 к патрону 2 зуб 14 корпуса 1, перемещаясь по винтовой наклонной поверхности выступа

12 поршн1-толкателя 8, перемещает последи1IA вниз, создавая дополнительное усилие на лапах 4. Затем незначительным перемещением буровой штанги вниз осущестнляется полный разворот лап 4 на осях 5 и выход шарошек 3 в крайнее положение.

После полного разнороià лап 4 с шарашками 3 увеличивается осевая нагрузка и производится расширение скважины на необходимом интервале.

Формула изобретения

Расширитель, включающий корпус, установленный в корпусе с возможностью ограниченного поворота патрон, подвижно установленные на осях, закрепленных в пат55 роне, лапы с шарашками и механизм выдвижения шарошек,отличающийся тем, что, с целью повышения надежности расширителя в работе, механизм выдвижения выполнен в виде поршня-толкателя с кли,сообразным выступом в верхней части и

1666677

Ф

Составитель В.Чуносов

Техред М.Моргентал Корректор Э.Лончакова

Редактор M.Toâòèí

Заказ 2505 Тираж 376 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 проточкой в нижней части, а в корпусе выполнен зуб, размещенный с возможностью скольжения по поверхности клинообразного выступа, при этом лапы шарошек установлены с возможностью захода в проточку поршня, полости которого соединены с полостью корпуса через каналы, выполненные в патроне и поршне.
