Реферат



Изобретение позволяет упростить техобслуживание объемной гидромашины и снизить эксплуатационные затраты. Ротор выполнен составным из двух частей 20, 22. Наружная часть 22 образует с корпусом 1 рабочие камеры. Внутренняя опорная часть 20 установлена на валу 2. Часть 20 имеет форму диска и соединена с частью 22 жестким разъемным соединением, что позволяет производить разборку гидромашины многократно и без использования специальных съемников. 3 ил.

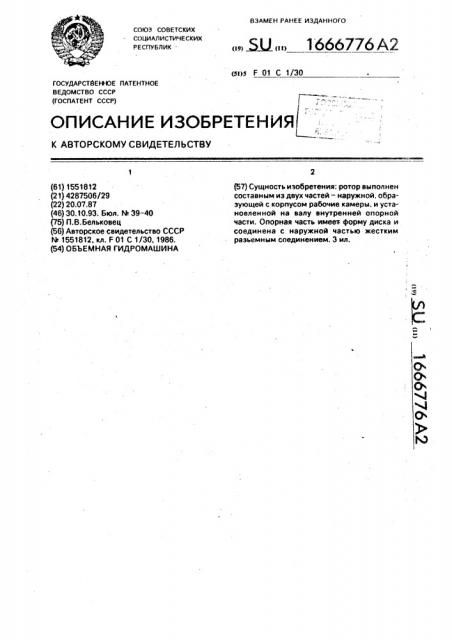

ВЗАМЕН РАНЕЕ ИЗДАННОГО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 F 01 С 1/30

ГОСУДАРСТВЕННОЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1551812 (21) 4287506/29 (22) 20.07.87 (46) 30.10.93. Бюл. М 39-40 (75) П.8,Бельковец (56) Авторское свидетельство СССР

М 1551812, кл. F 01 С 1/30, 1986. (54) ОБЪЕМНАЯ ГИДРОМАШИНА п > . Жпо 1 666776 А2 (57) Сущность изобретения: ротор выполнен составным из двух частей — наружной, образующей с корпусом рабочие камеры, и установленной на валу внутренней опорной части. Опорная часть имеет форму диска и соединена с наружной частью жестким разъемным соединением. 3 ил.

1666776

Изобретение относится к гидромаши остроению, в частности II pQTopHbIM гидрО ашинам, и является дополнительным к звт.св. М 1551812, Целю изобретения является упрощение техобслуживания гидромашины и снижение эксплуатационных расходов, Нз фиг.1 изображена объемная гидроМзшинз, общий вид; HG фиг.2 — тО же, прО дольное сечение; на фиг.3 — вид на г 4дромзшину со стороны приводного вала.

Объемная гидромашина содержит корс 1 и установленный на валу 2 рззборный тор 3. В корпусе 1 и роторе 3 выполнены зстки торообразных поверхностей, сопрянные с образованием торообразного рачего цилиндра 4, в котором размещен и рикреплен к корпусу 1 замыкатель 5, з таке два профилированных кулачка 6 и 7, расг оложенных по обе стороны от замыкэтеля

5. В роторе 3 установлены ПОДжэтые к кОр Пусу 1 пружинами 8 поршни 9, снабженные уЬлотнениями 1Î и разделяющие цилиндр 4 на рабочие камеры 11, 12 и 13. В корпусе 1, а также в кулачках 6 и 7 выполнены каналы

14 и 15 подвода и.отвода рабочей среды, смещенные относительно оси рабочего цилиндра 4. Рабочий цилиндр 4 снзбжен уплотнениями 16 и 17, а замыкатель 5— уплотнением 18. Вал 2 установлен в подв ипниках 19. Ротор 3 сострит из двух частей: внутренней опорной части 2О, у становленной на валу 2 при помощи шпонк44 21, и наружной чвСти 22, содержащей

Объемная гидромэшина по авт. es. 1Ф

1 51812,отличающаяся тем,что,с елью упрощения техобслуживания и сни. ения зксплуетэционных затрат, ротор вырабочий цилиндр 4, причем обе части соединены разъемным соединением при помощи болтов 23 и установочных штифтов 24. Для предотвращения проворачивания поршней

5 9 они снабжены продольными пазами 25„в которых расположены установленные в роторе 3 штифты 26. В поршнях 9 выполнены каналы 27, сообщающие подпоршневые полОсти 28 с одной из камер рзбочегр цилинд10 рэ4.

Объемная гидромзшина может работать кзк в качестве насоса, тзк и в качестве гидро мотора.

При работе в качеств6 насоса приво15 дится во вращение вал 2, а вместе с ним и

pQTQp 3 с поршнями 9, Рабочая среда всасывается через канал 14 подвода рабочей среды, а затем вытесняетая через канал 15 .потребителю. При подходе поршня 9 к заЫ мыкателю 5 пружине 8 сжимается и поршень 9 приподнимается, отслеживая профиль кулачков 6и 7, Разборный ротор 3 позволяет осуществлять разборку гидромашины с целью про25 мывки ее рабочего цилиндра 4, не снимая с

sana внутреннюю опорную часть 20, установленную на валу 2 по прессовой посадке.

Болтовое разъемное соединение позволяет производить разборку гидромашины много3О кратно и без использования специальных съемников. (56) Авторское свидетельство СССР

М 1551812, кл. F О1 С 1/ЗО, 1986. полнен составным из двух честей — наружной, Образующей с кОрпусом раббчи6 кзмв" ры, и установленной нв валу внутренней опорной части, при этом последняя имеет форму диска и соединена с наружной частью ж6сткнм разъемйым соединени6м, 16б6776
