Реферат



Изобретение позволяет повысить эффективность шумоглушения. Отработанный воздух поступает в глушитель через отверстие 2, разветвляясь на кольцевой поток, проходит через зазор 4, щели колец 6 и выхлопывается через отверстия 3. Достигаемое при этом многократное изменение объема воздуха, а также его расчленение - соединение обуславливают снижение шума. Отработанный воздух, попадая через отверстия 9 во внутреннюю полость вставки 5, дополнительно расширяется, сглаживая пульсации потока. Более высокая скорость обтекания вставки 5 через узкие щели колец 6 приводит к возникновению разности давлений, обуславливающей движение воздуха через отверстия 9, что дополнительно увеличивает разветвление потока. Большее разветвление за счет увеличения пути движения достигается при расположении отверстий 9 в зоне вершин гофр вставки 5. Кроме того, внутренняя полость вставки 5 является резонатором, позволяющим увеличить диссипацию акустической энергии на его собственных частотах. 2 з.п.ф-лы, 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 F 01 N 1 /00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

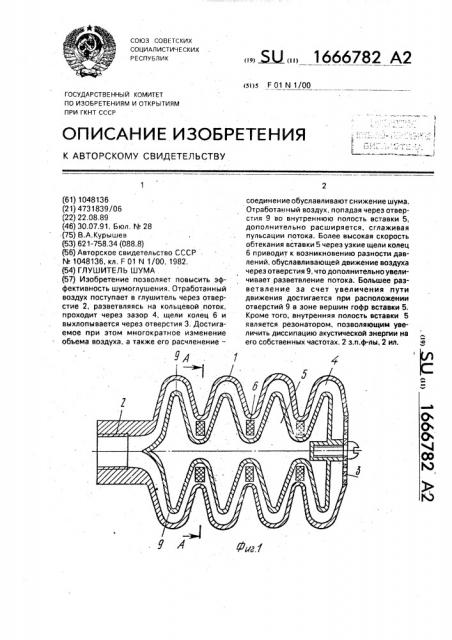

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1048136 (21) 4731839/06 (22) 22.08.89 (46) 30.07.91. Бюл. Q 28 (75) В.А.Курышев (53) 621-758.34 (088.8) (56) Авторское свидетельство СССР

N 1048136, кл. F 01 N 1/00, 1982. (54) ГЛУШИТЕЛЬ ШУМА . (57) Изобретение позволяет повысить эффективность шумоглушения. Отработанный воздух поступает в глушитель через отверстие 2, разветвляясь на кольцевой поток, проходит через зазор 4, щели колец 6 и выхлопывается через отверстия 3. Достигаемое при этом многократное изменение объема воздуха, а также его расчленение—. «Ы 1666782 А2 соединение обуславливают снижение шума.

Отработанный воздух, попадая через отверстия 9 во внутреннюю полость вставки 5, дополнительно расширяется, сглаживая пульсации потока, Более высокая скорость обтекания вставки 5 через узкие щели колец

6 приводит к возникновению разности давлений, обуславливающей движение воздуха через отверстия 9, что дополнительно увеличивает разветвление потока. Большее разветвление за счет увеличения .пути движения достигается при расположении отверстий 9 в зоне вершин гофр вставки 5.

Кроме того, внутренняя полость вставки 5 является резонатором, позволяющим увеличить диссипацию акустической энергии На его собственных частотах. 2 з.п.ф-лы, 2 ил.

1666782

Изобретение относится к машиностроению, а именно к глушителям шума аэродинамического потока, и является дополнительным .к основному по авт, св, 9 1048136, 5

Целью изобретения является повышеНие эффективности шумоглушения.

На фиг, 1 представлен глушитель шума, продольный разрез: на фиг, 2 — разрез А-А на фиг, 1, 10

Глушитель шума содержит корпус 1 в иде гофрированной трубы с впускным 2 и выпускным 3 отверстиями. Внутри корпуса

1 с зазором 4 относительно последнего ус тановлена вставка 5, имеющая форму, по- 15 вторяющую форму внутренней поверхности корпуса 1, В минимальных сечениях зазора

4 установлены перфорированные кольца 6,,причем отверстия перфорации выполнены в ,виде сегментных периферийных щелей 7 и, 20

8 с различной площадью проходного. сече ния последних, расположенных диаметрально противоположно, а вставка выполнена полой и снабжена отверстиями

9, размещенными на ее поверхности. 25

Отверстия 9 вставки 5 могут быть размещены в зонах, ограниченных размерами сегментных периферийных щелей 7 и 8 ко-, лец 6 или в зоне вершин гофр вставки 5.

Поверхности зазора 4 могут быть покрыты 30 звукопоглощающим материалом.

Глушитель шума работает следующим образом;

Отработанный воздух поступает в глу,шитель через отверстие 2, разветвляясь на 35 кольцевой поток, проходит через зазор 4, щели 7 и 8 колец 6 и выхлапывается через отверстия 3. Достигаемое при этом много- кратное изменение объема газового потока, а также его расчленение — соединение обуславливает снижение шума, Отработанный воздух, попадая через отверстия 8 во внутреннюю полость вставки 5, дополнительно расширяется, сглаживая пульсации потока.

Более высокая скорость обтекания вставки

5 через щели 7, чем через щели 8, приводит к возникновению разности давлений, обуславливающей движение воздуха через отверстия 9, что дополнительно увеличивает разветвление потока. Большее раэветвление за счет увеличения пути движения достигается при расположении отверстий 9 в зоне вершин гофр вставки 5, Кроме того, внутренняя полость вставки 5 является резонатором, позволяющим увеличить диссипацию акустической энергии íà его собствен н ых частотах.

Формула изобретения

1. Глушитель шума по авт. св, М 1048136, о т л и ч а ю щ ийся тем, что, с целью повышения эффективности шумоглушения, отверстия префорации колец выполнены в виде сегментных периферийных щелей с различной площадью проходного сечения, расположенных диаметрально противоположно одна относительно другой, а вставка выполнена полой и снабжена отверстиями, размещенными на ее поверхности.

2. Глушитель по п, 1. о т л и ч а ю щ и йсятем,,что отверстия вставки размещены в зонах, ограниченных размерами сегментных периферийных щелей колец.

3, Глушитель по и. 1, о т л и ч а.ю щ и и с я тем, что отверстия вставки размещены в зоне вершин ее гофр.

1666782
