Реферат



Изобретение позволяет повысить мощность ветроагрегата путем вихреобразования в выбросной трубе. Во внутреннем конфузоре 2 установлены турбина 4 и генератор 5. В наружном конфузоре 1 внутренние спиральные направляющие выполнены с возможностью тангенциального примыкания к кромкам окон 7 выбросной трубы 3, которая размещена соосно с внутренним конфузором 2. Наружный конфузор расположен коаксиально начальной части трубы. Поток усиливается спиральными направляющими в конфузоре 1, проходит через окна 7, закручивается в трубе 3 и создает разрежение за турбиной 4. В результате происходит увеличение мощности ветроагрегата. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 03 0 1/04

ГОСУДАPCTВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4727186/06 (22) 02.08.89 (46) 30.07.91. Бюл. М 28 (75) П.Д, Чернышев (53) 621,548.4(088.8) (56) Патент США Ф 4021135, кл. 415 — 2, опублик. 1977. (54) В ЕТРОАГР Е ГАТ (57) Изобретение позволяет повысить мощность ветроагрегата путем вихреобразования в выбросной трубе. Во внутреннем конфузоре 2 установлены турбина 4 и гене„, Я2„„1666801 А1 ратор 5, В наружном конфуэоре 1 внутренние спиральные направляющие выполнены с возможностью тангенциального примыкания к кромкам окон 7 выбросной трубы 3, которая размещена соосно с внутренним конфузором 2. Наружный конфузор расположен коаксиально начальной части трубы, Поток усиливается спиральными направляющими в конфузоре 1, проходит через окна

7, закручивается в трубе 3 и создает разрежение за турбиной 4. В результате происходит увеличение мощности ветроагрегата.

2 ил, 1666801

10 Формула изобретения

Составитель B.Moñàëeâ

Редактор М,Циткина Текред M.Ìoðãåíòàë Корректор И,Муска

Заказ 2511 Тираж 288 Подписное

ВНИИПИ 1осударственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва )К-35, Раушская наб., 4/5

Производственно-иэца ельский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к ветроэнергетике и может быть использовано в ветроустановках различного назначения и мощности, Целью изобретения является повышение мощности ветроагрегата путем вихреобразования в выбросной трубе.

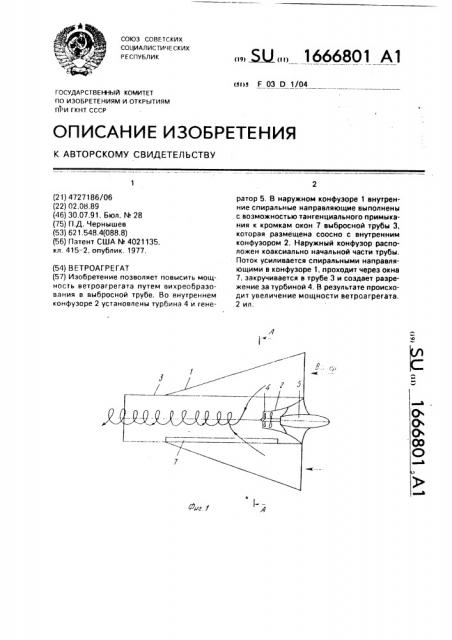

На фиг, 1 изображена схема ветроагрегата; на фиг. 2 — разрез А-А на фиг. 1.

Ветроагрегат содержит наружный 1 и внутренний 2 конфуэоры, сообщенную с ними выбросную трубу 3, размещенную соосно внутреннему конфузору 2, и установленную в последнем воздушную турбину 4, связанную с генератором 5.

Наружный конфузор 1 снабжен внутренними спиральными направляющими 6 и расположен коаксиально начальной части выбросной трубы 3, а в последней выполнены продольные окна 7, причем направляющие 6 тангенциально примыкают к кромкам окон 7.

Ветроагрегат работает следующим образом, Набегающий воздушный поток, усиленный наружным конфузором 1 и спиральными направляющими 6, через окна 7 проходит в трубу 3. В ее центральной части образуется вихрь, который создает разрежение за турбиной 4, а это вызывает увеличение

5 скорости потока, проходящего через турбину 4 и внутренний конфузор 2, B результате мощность турбины 4 и генератора 5 увеличивается, Ветроагрегат, содержащий наружный и внутренний конфуэоры, сообщенную с ними выбросную трубу, размещенную соосно с

15 внутренним конфузором, и установленную в последнем воздушную турбину, связанную с генератором, отличающийся тем, что, с целью повышения мощности путем вихреобразования в выбросной трубе, на20 ружный конфузор снабжен внутренними спиральными направляющими и расположен коаксиально начальной части выбросной трубы, а в последней выполнены продольные окна, причем направляющие

25 тангенциально примыкают к кромкам окон.
