Устройство для ввода информации

Устройство для ввода информации

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано для ввода информации с клавиатуры в обучающие машины. Цель изобретения - упрощение устройства. Устройство содержит два счетчика, мультиплексор, дешифратор, матрицу коммутационных элементов, генератор импульсов, элемент ИЛИ - НЕ, элемент И - НЕ, элемент задержки и элемент согласования. Устройство позволяет вводить ответы в контролирующие и обучающие устройства с использованием трафарета, который накладывается на панель матрицы коммутационных элементов, что повышает эффективность обучения и контроля знаний. 1 ил.

С0103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Рп 6 06 Р 3/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

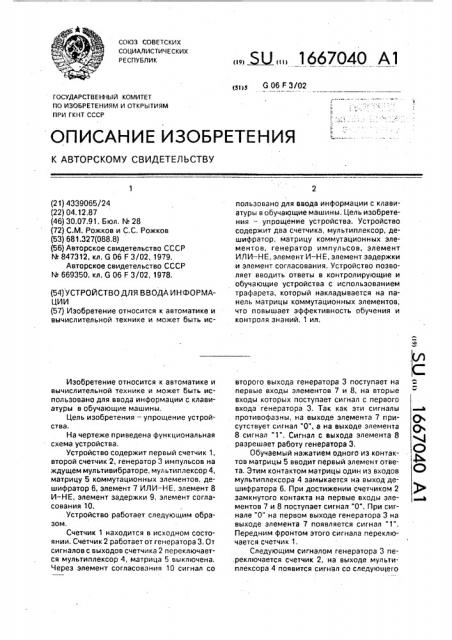

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4339065/24 (22) 04.12,87 (46) 30.07.91. Бюл. М 28 (72) С.M. Рожков и С,С. Рожков (53) 681.32?(088,8) (56) Авторское свидетельство СССР

N. 847312, кл. G 06 F 3/02, 1979.

Авторское свидетельство СССР

М 669350, кл. G 06 F 3/02, 1978. (54) УСТРОЙСТВО ДЛЯ ВВОДА ИНФОРМАЦИИ (57) Изобретение относится к автоматике и вычислительной технике и может быть исИзобретение относится к автоматике и вычислительной технике и может быть использовано для ввода информации с клавиатуры в обучающие машины.

Цель изобретения — упрощение устройства.

На чертеже приведена функциональная схема устройства.

Устройство содержит первый счетчик 1, второй счетчик 2, генератор 3 импульсов на ждущем мультивибраторе, мультиплексор 4, матрицу 5 коммутационных элементов, дешифратор 6, элемент 7 ИЛИ-НЕ, элемент 8

И вЂ” НЕ, элемент задержки 9, элемент согласования 10.

Устройство работает следующим образом.

Счетчик 1 находится в исходном состоянии. Счетчик 2 работает от генератора 3. От сигналов с выходов счетчика 2 переключается мультиплексор 4, матрица 5 выключена.

Через элемент согласования 10 сигнал со,, Ж,, 1667040 Al пользовано для ввода информации с клавиатуры в обучающие машины. Цель изобретения — упрощение устройства. Устройство содержит два счетчика, мультиплексор, дешифратор, матрицу коммутационных элементов, генератор импульсов, элемент

ИЛИ вЂ” НЕ, элемент И вЂ” НЕ, элемент задержки и элемент согласования. Устройство позволяет вводить ответы в контролирующие и обучающие устройства с использованием трафарета, который накладывается на панель матрицы коммутационных элементов, что повышает эффективность обучения и контроля знаний. 1 ил. второго выхода генератора 3 поступает на первые входы элементов 7 и 8, на вторые входы которых поступает сигнал с первого входа генератора 3. Так как эти сигналы а противофазны, на выходе элемента 7 при- 0с, сутствует сигнал "0", а на выходе элемента ()

8 сигнал "1". Сигнал с выхода элемента 8 разрешает работу генератора 3.

Обучаемый нажатием одного из контактов матрицы 5 вводит первый элемент ответа. Этим контактом матрицы один из входов С мультиплексора 4 замыкается на выход дешифратора 6. При достижении счетчиком 2 замкнутого контакта на первые входы эле- в ментов 7 и 8 поступает сигнал "0". При сигнале "0" на первом выходе генератора 3 на выходе элемента 7 появляется сигнал "1".

Передним фронтом этого сигнала переключается счетчик 1.

Следующим сигналом генератора 3 пе,реключается счетчик 2. на выходе мультиплексора 4 появится сигнал со следующего

1667040 его входа. При втором цикле счетчика 2 снова срабатывает элемент 7 и происходит переключение счетчика 1. Эти переключения счетчика 1 будут происходить до тех пор, пока с выхода дешифратора 6 на выход мультиплексора 4 и входы элементов 7 и 8 не поступит сигналов "1". От этого сигнала на выходе элементов 7 появится сигнал "0", независимо от сигнала на ее втором входе.

При поступлении на вход элемента 8 сигнала с первого выхода генератора 3 на ее выходе вырабатывается сигнал "0". Этот ! сигнал после задержки на элементе 9 запрещает работу генератора 3. После отпускания контакта матрицы 5, на входе элементов

8 и 7 со второго входа генератора поступает сигнал "0", элемент 7 своего состояния не изменяет, а на выходе элемента 8 появляет. ся сигнал "1". Этот сигнал после задержки на элементе 9 разрешает работу генератора

3 и происходит считывание информации со счетчиков 1 и 2 по сигналу на выходе элемента 8.

Генератор возбуждается, на его втором выходе появляется сигнал "1", который на состояние элементов 7 и 8 не влияет. Затем ( снова генератор 3 переключается, и на первом выходе появляется сигнал "1". Передним фронтом этого сигнала переключается счетчик 2 и т.п.

Если обучаемый вторично ввел тот же элемент ответа, то переключение счетчика 1 не происходит, а цикл считывания и остановки счетчика 2 повторяется.

Формула изобретения

Устройство для ввода информации, содержащее мультиплексор, два счетчика, де5 шифратор, генератор импульсов, элемент

ИЛИ вЂ” НЕ, элемент И-НЕ, элемент задержки, матрицу коммутационных элементов, выходы дешифратора соединены с входами матрицы коммутационных элементов, выхо10 ды которой соединены с информационными входами мультиплексора, выходы второго счетчика соединены с адресными входами мультиплексора и являются информационными выходами второй группы устройства, 15 выходы первого счетчика соединены с входами дешифратора и являются информационными выходами первой группы устройства, отл ич а ю щееся тем,что, с целью упрощения устройства генератор им20 пульсов выполнен в виде ждущего мультивибратора, первый выход которого соединен с первыми входами элементов

ИЛИ-НЕ и И вЂ” НЕ и со входом синхронизации второго счетчика, второй выход ждуще25 го мультивибратора соединен через элемент согласования с выходом мультиплексора и вторыми входами элементов

ИЛИ-НЕ и И вЂ” НЕ, выход последнего соединен с входом элемента задержки и является

30 выходом синхронизации устройства, выход элемента задержки — с входом запрета ждущего мультивибратора, выход элемента

ИЛИ-НŠ— с входом синхронизации первого счетчика, 1667040
