Способ получения нафталина

Иллюстрации

Показать все

Реферат

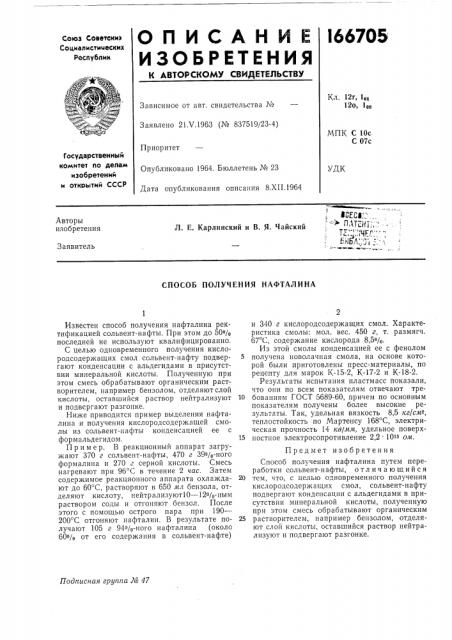

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

16б705

Союз Советских

Социалистических

Республик

Кл. 12r, 1„

120 1оз

Зависимое от авт. свидетельства ¹

Заявлено 21.V.1963 (№ 837519/23-4) МПК С 10с

С 07с

Приоритет

Государственный комитет по делам изобретений и откоытий СССР

Опубликовано 1964. Бюллетень № 23

Дата опубликования описания 8.XII.1964

УДК

Авторы изобретения

Л. Е. Карлинский и В. Я. Чайский

Заявитель

СПОСОБ ПОЛУЧЕН ИЯ НАФТАЛ И HA

Подписная группа М 47

Известен способ получения нафталина ректификацией сольвент-нафты. При этом до 50% последней не используют квалифицированно.

С целью одновременного получения кислородсодержащих смол сольвент-нафту подвергают конденсации с альдегидами в присутствии минеральной кислоты. Полученную при этом смесь обрабатывают органическим растворителем, например бензолом, отделяют слой кислоты, оставшийся раствор нейтрализуют и подвергают разгонке.

Ниже приводится пример выделения нафталина и получения кислородсодержащей смолы из сольвент-пафты конденсацией ее с формальдегидом.

Пример. В реакционный аппарат загружают 370 г сольвент-нафты, 470 г 39%-ного формалина и 270 г серной кислоты. Смесь нагревают при 96 С в течение 2 час. Затем содержимое реакционного аппарата охлаждают до 60 С, растворяют в 650 мл бензола, отделяют кислоту, нейтрализуют10 — 12%-пым раствором соды и отгоняют бензол. После этого с помощью острого пара при 190—

200 С отгоняют нафталин. В результате получают 105 г 94%-ного нафталина (около

60% от его содержания в сольвент-нафте) и 340 г кислородсодержащих смол. Характеристика смолы: мол. вес. 450 г, т. размягч.

67 С, содержание кислорода 8,5%.

Из этой смолы конденсацией ее с фенолом получена новолачная смола, на основе которой были приготовлены пресс-материалы, по рецепту для марок К-15-2, К-17-2 и К-18-2.

Результаты испытания пластмасс показали, что они по всем показателям отвечают тре10 бованиям ГОСТ 5689-60, причем по основным показателям получены более высокие результаты. Так, удельная вязкость 8,5 кг/см2, теплостойкость по Мартенсу 168 С, электрическая прочность 14 кв/мм, удельное поверх15 ностное электросопротивление 2,2 10» ом.

Предмет изобретения

Способ получения нафталина путем переработки сольвент-нафты, отличающийся

20 тем, что, с целью одновременного получения кислородсодержащих смол, сольвент-нафту подвергают конденсации с альдегидами в присутствии минеральной кислоты, полученную при этом смесь обрабатывают органическим

25 растворителем, например бензолом, отделяют слой кислоты, оставшийся раствор нейтрализуют и подвергают разгонке.
