Реферат



Изобретение относится к демонстрационным приборам по географии и позволяет наглядно и достоверно моделировать явление северного сияния. При включении электродвигателя 11 вращение его вала через редуктор 12 передается глобусу 2, состоящему из скрепленных между собой силовыми элементами 8 двух половин 6, 7. Одновременно с этим включают источник 5 аритмичного звукового сигнала (динамик радиотрансляционной сети или цветомузыкальная установка), связанный с вмонтированными в глобус 2 в зоне северного полюса цветными электролампами 4, которые вспыхивают и гаснут в зависимости от вида звукового сигнала (речь, музыка и т.п.), чем и моделируется явление северного сияния. 1 ил.

СО|ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 09 В 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4412871/12 (22) 20.04.88 (46) 30.07.91. Бюл. гв 28 (75) М.я. Уманский (53) 681. 18;0(088.8) (56) Авторское свидетельство СССР

ЬЬ 60739; кл. G 09 В 27/00, 1937. (54) УЧЕБНЫЙ ПРИБОР ПО ГЕОГРАФИИ (57) Изобретение относится к демонстрационным приборам по географии и позволяет наглядно и достоверно моделировать явление северного сияния, При включении электродвигателя 11 вращение его вала через

„, SU,, 1667143 А1 редуктор 12 передается глобусу 2, состоящему из скрепленных между собой силовыми 3лементами 8 двух половин 6, 7, Одновременно с этим включают источник 5 аритмичного звукового сигнала (динамик радиотрансляционной сети или цветомузыканальная установка), связанный с вмонтированнымии в глобус 2 s зоне северного полюса цветными электролампами 4, которые вспыхивают и гаснут s зависимости от вида звукового сигнала (речь, музыка и т.п.), чем и моделируется явление северного сияния, 1 ил.

16б7143

Формула изобретения

Учебный прибор по географии, содержащий сферический экран и средство для моделирования северного сияния, о т л ич а ю шийся тем, что, с целью повышения удобства использования, сферический экран выполнен в виде глобуса с отверстиями в зоне северного полюса, а средство для моделироваиля северного сияния состоит из набора цветных электроламп, вмонтированных в отверстия глобуса и электрически связанных с истОчникбм аритмично} О звукового сигнала через преобразователь звукового сигнала в электрические импульсы.

Составитель Г.Ужвлй

Редактор Т.Лошкарева Техред M.Моргентал Корректор M,Кучерявая

Заказ 2528 Тираж 279 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113О35, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101

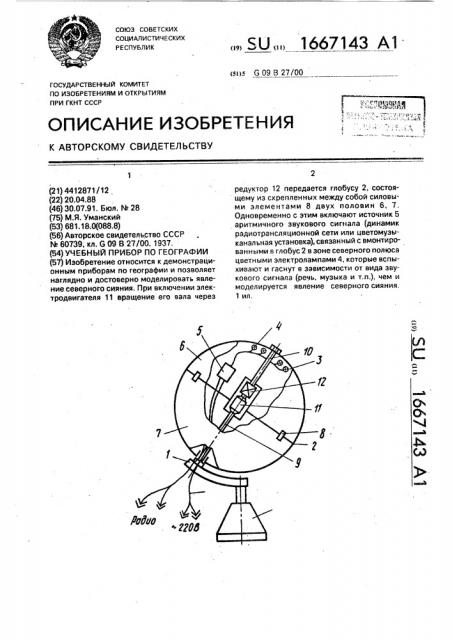

Изобретение относится к демонстра-ционным приборам и может бтыь использовано, например, при изучении в курсе географии явления северного сияния, Целью изобретения является повыше- 5 ние удобства использования, На чертеже представлена схема прибора.
