Устройство воздействия на организм спортсмена

Устройство воздействия на организм спортсмена

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и предназначено для воздействия на организм человека. Цель изобретения - повышение эффективности воздействия при восстановлении функций дистрофических мышц пациента за счет стимуляции их сократительной деятельности. Устройство содержит эластичную основу 1 с иглами 2, образующими электропроводные группы 3, подключенные к контактам коммутатора, соединенного с источником 11 электростимуляции. Основа имеет застежку и уплотнительные манжеты. Ее внутренняя полость соединена с источником разрежения. Устройство позволяет помимо вакуумного и механического воздействий осуществлять электростимуляцию, создавая эффект "бегущей волны". 2 з.п. ф-лы, 1 ил.

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s1)s А 61 Н 39/00

ГО С УДАР СТ В Е ННЫ И КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

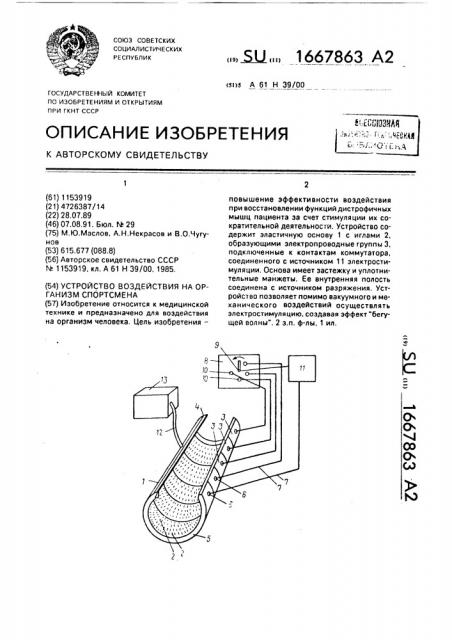

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 1153919 (21) 4726387/14 (22) 28.07.89 (46) 07.08.91, Бюл. М 29 (75) М.Ю.Маслов, А.Н.Некрасов и В.О.Чугунов (53) 615.677 (088.8) (56) Авторское свидетельство СССР

N. 1153919, кл. А 61 Н 39/00. 1985, (54) УСТРОЙСТВО ВОЗДЕЙСТВИЯ НА ОРГАНИЗМ СПОРТСМЕНА (57) Изобретение относится к медицинской технике и предназначено для воздействия на организм человека, Цель изобретения—

„„5U, 1667863 А2 повышение эффективности воздействия при восстановлении функций дистрофичных мышц пациента эа счет стимуляции их сократительной деятельности. Устройство содержит эластичную основу 1 с иглами 2, образующими электропроводные группы 3, подключенные к контактам коммутатора, соединенного с источником 11 электростимуляции. Основа имеет застежку и уплотнительные манжеты. Ее внутренняя полость соединена с источником разряжения. Устройство позволяет помимо вакуумного и механического воздействий осуществлять электростимуляцию. создавая эффект "бегущей волны". 2 з.п. ф-лы, 1 ил.

1667863

Составитель П.Шевьев

Техред М.Моргентал Корректор М.Кучерявая

Редактор Е.Савина

Заказ 2599 Тираж "; 1-" Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к медицинской технике и может быть использовано для повышения работоспособности человека, в частности спортсмена, повышения мышечного тонуса, восстановления дистро- 5 фичных мышц.

Цель изобретения — повышение эффективности воздействия при восстановлении функций дистрофичных мышц пациента за счет стимуляции их сократительной дея- 10 тельности, На чертеже показана принципиальная схема устройства.

Устройство содержит эластичную основу 1 с иглами 2, образующими электропро- 15 водные группы 3, изолированные друг от друга и параллельные друг другу, застежку

4, например "молнию", уплотнительные манжеты 5, клеммы 6, соединительные провода 7, коммутатор 8, подвижный контакт 20

9, неподвижные контакты 10, источник 11 электростимуляции, воздуховод 12 и источник 13 разряжения.

Устройство работает следующим образом. 25

Эластичная основа 1 с иглами 2. образующими электропроводные группы 3, изолированные друг от друга, устанавливается на кожном покрове тела человека. Застегивается застежка 4, например "молния", чем 30 обеспечивается плотное прилегание уплотнительных манжет 5 к кожному покрову.

Включается источник 13 разряжения, соединенный воздухопроводом 12 с эластичной основой 1. В результате под основой 35 создается разряжение 5:50 кПа, Группы 3 в результате созданного разряжения плотно прижимаются к кожному покрову. Затем включается источник 11 электростимуляции, соединенный через подвижный кон- 40 такт 9 и неподвижные контакты 10 коммутатора 8 с группами 3. Причем одна из клемм 6 соединяется непосредственно с источником электростимуляции помимо коммутатора 8. При регулируемом вращении подвижного контакта 9 коммутатора 8 периодически происходит подсоединение источника 11 электростимуляции через неподвижные контакты 10, соединительные провода 7 и клеммы 6 к различным группам

3 и соответственно воздействие на различные участки кожного покрова. Таким образом возникает эффект "бегущей волны", а также возможность воздействовать одновременно на несколько мышц, что зависит от того, где расположены группы 3, непосредственно соединенные с источником 1 электростимуля ции.

Данное устройство позволяет значительно усилить эффективность восстановления дистрофичных мышц.

Формула изобретения

1. Устройство воздействия на организм спортсмена по авт.св. N 1153919, о т л ич а ю щ е е с я тем, что, с целью повышения эффективности воздействия при восстановлении функций дистрофичных мышц пациента за счет стимулирования их сократительной деятельности, иглы выполнены из электропроводного материала и электрически соединены в группы, одна из которых подключена к источнику электростимуляции непосредственно, а остальные через контакты коммутатора.

2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что коммутатор выполнен в виде радиально расположенных неподвижных контактов и подвижного контакта, связанного с регулируемым приводом вращательного движения.

3. Устройство по п.1, о т л и ч а ю щ е ес я тем, что группы игл расположены на параллельных между собой и торцам манжеты полосах основы.
