Устройство для перемещения заготовок к многопозиционному прессу

Устройство для перемещения заготовок к многопозиционному прессу

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано для перемещения заготовок к многопозиционному штампу. Цель изобретения - расширение технологических возможностей путем поворота захватных органов на 180° и повышение надежности работы. Устройство содержит грейферные линейки, несущие захватные органы, и механизм поворота захватных органов. Механизм поворота захватных органов выполнен в виде рычагов, несущих на одном из концов горизонтальные оси, вертикальных осей, закрепленных на основании, и тяг, концы которых установлены на осях с возможностью перемещения. На захватных органах закреплены шестерни, входящие в зацепление с зубчатыми секторами. Рычаги шарнирно закреплены другими концами на грейферных линейках, а зубчатые сектора закреплены на рычагах. 3 ил.

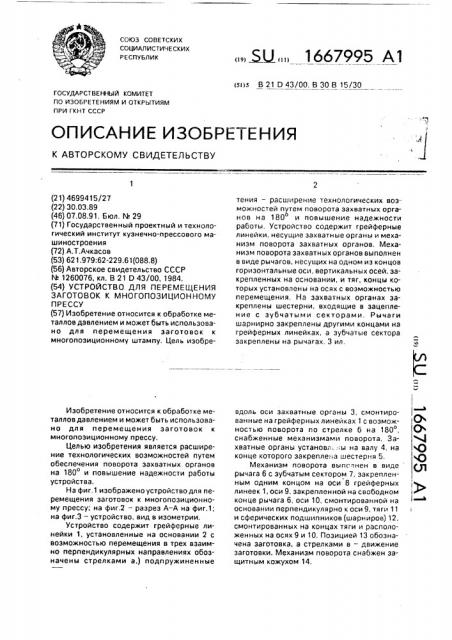

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1667995 Al

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ! Э с с (с

О

О

Ql ) ъ

1 (21) 4699415/27 (22) 30.03.89 (46) 07.08.91, Бюл, М 29 (71) Государственный проектный и технологический институт кузнечно-прессового машиностроения (72) А.Т,Ачкасов (53) 621.979:62-229.61(088.8) (56) Авторское свидетельство СССР

М 1260076, кл. В 21 О 43/00, 1984, (54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ

ЗАГОТОВОК К МНОГОПОЗИЦИОННОМУ

ПРЕССУ (57) Изобретение относится к обработке металлов давлением и может быть использовано для перемещения заготовок к многопозиционному штампу. Цель иэобреИзобретение относится к обработке металлов давлением и может быть использовано для перемещения заготовок к многопозиционному прессу.

Целью изобретения является расширение технологических возможностей путем обеспечения поворота захватных органов на 180 и повышение надежности работы устройства.

На фиг,1 изображено устройство для перемещения заготовок к многопоэиционному прессу; на фиг.2 — разрез А — А на фиг.1; на фиг.3 — устройство, вид в изометрии.

Устройство содержит грейферные линейки 1, установленные на основании 2 с возможностью перемещения в трех взаимно перпендикулярных направлениях обозначены стрелками а.) подпружиненные (я)з В 21 D 43/00, В 30 В 15/30 тения — расширение технологических возможностей путем поворота захватных органов на 180 и повышение надежности работы. Устройство содержит грейферные линейки, несущие захватные органы и механизм поворота захватных органов. Механизм поворота захватных органов выполнен в виде рычагов, несущих на одном из концов горизонтальные оси, вертикальных осей, закрепленных на основании, и тяг, концы которых установлены на осях с воэможностью перемещения, На захватных органах закреплены шестерни, входящие в зацепление с зубчатыми секторами. Рычаги шарнирно закреплены другими концами на грейферных линейках, а зубчатые сектора закреплены на рычагах. 3 ил. вдоль оси захватные органы 3, смонтированные на грейферных линейках 1 с воэможностью поворота по стрелке б на 180, снабженные механизмами поворота, Захватные органы установя.:,ы на валу 4, на конце которого закреплена шестерня 5.

Механизм поворота выполнен в виде рычага 6 с зубчатым сектором 7, закрепленным одним концом на оси 8 грейферных линеек 1, оси 9, закрепленной на свободном конце рычага 6, оси 10, смонтированной на основании перпендикулярно к оси 9, тяги 11 и сферических подшипников (шарниров) 12, смонтированных на концах тяги и расположенных на осях 9 и 10. Позицией 13 обозначена заготовка, а стрелками в — движение заготовки. Механизм поворота снабжен защитным кожухом 14, 1667995

Устройство работает следующим образом.

При перемещении грейферных линеек 1 в трех взаимно перпендикулярных направлениях по стрелке а тяги 11 через оси 9 и рычаги 6 с помощью- зубчатых секторов 7 воздействуют на шестерни 5, которые поворачивают валы 4 с захватными органами 3.

Захватные органы 3 перемещают заготовки

13 между позициями штампа (не показаны) и поворачивают их на 180 .

Формула изобретения

Устройство для перемещения заготовок к многопозиционному прессу, содержащее грейферные линейки, установленные с возможностью перемещения в трех взаимно перпендикулярных направлениях, захватные органы, смонтированные на грейферных линейках с возможностью поворота, механизм поворота захватных органов в виде рычагов, осей, смонтированных горизонтально на одном из концов каждого рычага, 5 дополнительных осей, закрепленных вертикально на основании, и тяг, концы которых установлены на осях с возможностью перемещения, о тл и ч а ю ще е с я тем, что, с целью расширения технологических воз10 можностей путем обеспечения поворота захватных органов на 180 и надежности, оно снабжено шестернями, связанными с захватными органами и зубчатыми секторами, причем другие концы рычагов шарнирно

15 смонтированы на грейферных линейках, а каждый из зубчатых секторов закреплен на одном из рычагов с возможностью взаимодействия с одной из шестерен.
