Дисковая пила
Иллюстрации
Реферат
Изобретение относится к дереворежущим инструментам и может быть использовано в круглопильных станках. Целью изобретения является повышение качества и точности обработки. Пила содержит диск 1, зубчатый венец 2 с зубьями и температурные компенсаторы 4 длиной L. Пила работает следующим образом. При резании диск пилы нагревается и теряет плоскую форму, что устраняется температурными компенсаторами, длина которых определяется из выражения: L = AB<SP POS="POST">A</SP> @ D<SP POS="POST">A</SP> @ , где A, A<SB POS="POST">B</SB>, A<SB POS="POST">D</SB> - постоянные коэффициенты: A = 18, A<SB POS="POST">B</SB> = 0,51 A<SB POS="POST">D</SB> = 0,56, B - толщина пилы, мм, D - диаметр пилы, мм. 1 ил.
СО)03 СОВЕТСКИХ (ОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК (5!)5 В 27 В 33 08
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К А BTOPCKOMY СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ
ПРИ ГКНТ СССР (2I) 4688987/I5 (22) 6.05.89 (46) 07.08.9!. Бюл..кк 29 (7I ) Уральский лесотехнический институт им. Ленинского комсомола (72) В. К. Пашков (53) 674.052 (088.8) (56) Стахиев Ю. M. Устойчивость и колебания плоских круглых пил. !1.: Лесная промышленность, !977, с. ! — !3. (54) ДИСКОВАЯ ПИЛА (57) Изобретение относится к дереворежущич инструментач и может быть испольÄÄSUÄÄ 1668136 A 1
2 зовано в круглопильных станках. Целью изобретения является повышение качества и точности обработки. Пила содержит диск I. зубчатый венец 3 с зубьями и температурные компенсаторы 4 длиной I. Пила работает следующим образом, При резании диск пилы нагревается и теряет плоскую форму. что устраняется температурными компенсаторами, длина которых определяется из выражения: /=аВ >D+, где а, а, а„- постоянные козффициенты: a= I 8, . =(),5I; ஠— — — 0,56,  — толщина пилы, мч, 0 — лиачетр пилы, мч. ил.
1668136
Формула и зо г> ретен ия
Составитель Н Серегин
Редактор В,1>>нкс> Техред Л. Кравчук Корректор А Обручар
Зака > 261З Тираж Подписное!
>с!111! П1! Гс>гi >арсгвс нснн и ко>иитс та по изобретенная и открытиям при ГКНТ с ССР
11З>>З5, .Моелв», Ж 35, Рас шек;>н наб., д. 4, 5
Пронино.тетвенно-надате.>ьекий кс>х>б>инаг «!1атснт», г Ужгород, ул. Гагарина, 1!>1
Изобретение относится к дереворежущим и>1струментам и может быть использовано в круглопильных станках.
Цель изобретения — повышение качества и точности обработки.

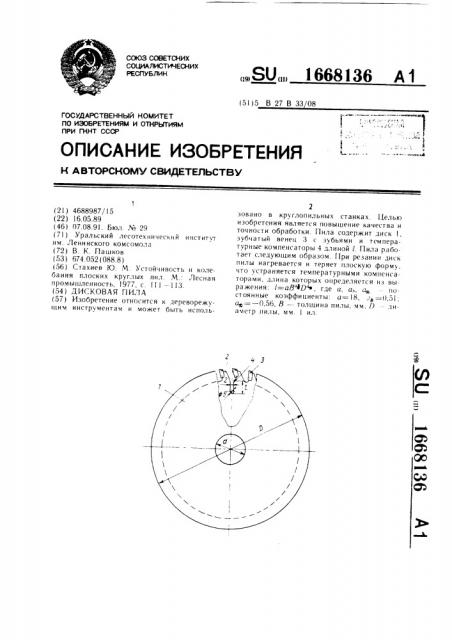

На чертеже изображена дисковая дереворежущая пила с пластинками из твердых сплавов и наличием температурных компе нс ат оров, общи и вид.
Пила содержит диск 1, зубчатый венец 2 с зубьями, осна>цеkkklblми пластинками 3 из
1вердblx сплавов, и температурные компенситоры 4 длиной !.
11ила работает следующим образом.
При резании диск пилы нагревается неравномерно. Наличие температурного uepeII3да fIo радиусу приводит к возникновению температурных напряжений сжатия в периферийной зоне диска. Они являются причиной потери диском плоской формы равновесия. Потеря формы — статическая или Lkkнамическая, в конечном счете, связана со снижением устойчивости пилы, нарушен>>ем
> рс>цесса пиления, снижением точности об1 ;I <>I> ãêkI и возраст;ш нем шероховатост и 1111I(III Ix поверхностей.
Необходимая устойчивость пил на практи»с достигается проковкой или вальцеваниом для создания начальных напряжений, кс>мпенснрую>цих снижающие отрицательные на нря кения, или созданием в диске температурных компенсаторов. Полнота такой комll нсации зависит, в частности, от размеров принятой зоны вальцевания или длины комис нсатора. Исследования показывак>т, что рациональнос положение следа вальцевания соответствует области диска, где градиент изменения температуры по радиусу практически равен нулю, а температура составляет около 2Я от значения температуры на окружности впадин зубьев. Это положение справедливо и при назначении длины температурного компенсатора.
Длина температурного компенсатора I связана с толщиной диска В и диаметром пилы D выражением
l=аВ в 0", где и, аа и a — постоянные числовые коэффи циент ы: а = 18; ав = 0,51; ஠—— — 0,56;
 — толщина пилы, мм;
D — диаметр пилы, мм.
Таким образом, оптимальный размер температурного компенсатора должен назначаться с учетом толгцины диска и диаметра пилы.
Использование изобретения в сравнении с известными конструкциями термоустойчивых дисковых пил позволяет для каждого типоразмера пилы установить оптимальный размер термокомпенсатора и, тем самым, за счет полной компенсации температурных напряжений повысить устойчивость пил при резании и точность обработки.
Дисковая пила, включающая диск с режущими зубьями и температурными компенсаторами, отличающаяся тем, что, с целью повышения качества и точности обработки, компенсаторы выполнены длиной аВ вDm где и, ив и и — постоянные коэффициенты: а=18; и =0,51; и = — 0,56;
В -- толщина пилы, мм;
l7 — диаметр пил ы, м м.
