Виброплощадка
Иллюстрации
Реферат
Изобретение относится к области производства изделий сборного бетона и железобетона и позволяет обеспечить возможность изготовления длинномерных изделий и интенсифицировать процесс уплотнения за счет воздействия на бетонную смесь поличастотными виброимпульсами. Это достигается тем, что виброплощадка снабжена дополнительными, установленными последовательно основному, виброблоками, рессивером и соединенными с последним золотниковыми распределителями 9, подпружиненными относительно основания посредством упругого элемента регулируемой жесткости и соединенными друг с другом соосно посредством горизонтально подвижных штанг 14, клапан-пульсатор 15 выполнен двухступенчатым с аккумулирующей полостью 17 и жестко связан с одним из золотников. 2 ил.
союз советских
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР! !-г
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Риг. 1 (21) 4653389/33 (22) 22,02.89 (46) 07.08.91. Бюл. Q 29 (75) М,Ф.Друкованый, А,Я.Савчук, В.П.Загреба, В.Ф,Шуровский, Ю.Я.Шерман, Н.Г.Г1опов. В.Н.Лукашук и В.Н.Кульчицкий (53) 666,97.033.16 (088,8) (56) Авторское свидетельство СССР (Ф 1375447, кл, В 28 В 1/08, 1985. (54) ВИБРОПЛОЩАДКА (57) Изобретение относится к области производства иэделий сборного бетона и железобетона и позволяет обеспечить возможность изготовления длинномерных иэделий и интенсифицировать процесс уп„„Sly „„1б68147А1 лотнения за счет воздействия на бетонную смесь поличастотными виброимпульсами.
Это достигается тем, что виброплощадка снабжена дополнительными, установленными последовательно основному, виброблоками> ресивером и соединенными с последнйм золотниковыми расп ределителями 9, подпружиненными относительно основания посредством упругого элемента регулируемой жесткости и соединенными друг с другом соосно посредством горизонтально подвижных штанг 14, клапан-пульсатор 15 выполнен двухстуг,енчатым с аккумулирующей полостью 17 и жестко связан с одним из золотников. 2 ил.
1668147
Изобретение относится к области производства изделий сборного бетона и железобетона.
Цель изобретения — обеспечение возможности изготовления длинномерных изделий и интенсификации процессов уплотнения за счет воздействия на бетонную смесь поличастотными виброимпульсами.

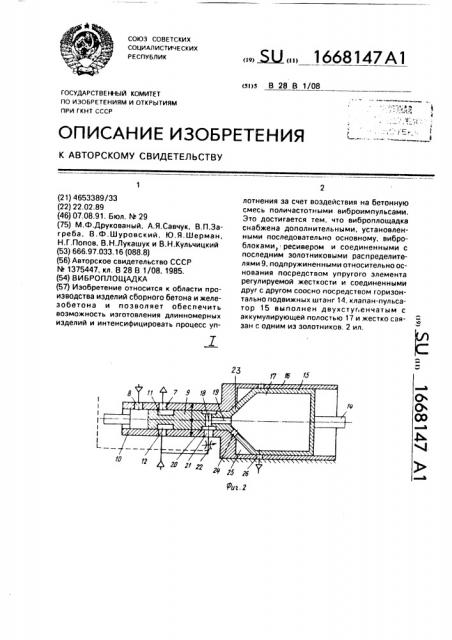

На фиг. 1 схематично изображена виброплощадк, общий вид, на фиг, 2 — узел I на фиг. 1.
Виброплощадка состоит иэ основного и установленных последовательно с ним виблоблоков в виде опертых на основание посредством упругих опор 1 подвижных рам 2 с притяжными электромагнитами 3 и контактирующих с основанием силовых эластичных пневмокамер 4, размещенных в корпусах 5. Рабочие полости 6 пневмокамер
4 соединены напорными 7 и выхлопными 8 каналами с золотниковыми распределителями 9, заключенными в корпусах 10, которые посредством кольцевых расточек 11 и каналов 12 связаны с ресивером 13. Золотниковые распределители 9 связаны друг с другом посредством штанг 14, жестко соединены с двухступенчатым клапаном-пульсатором 15, размещены в корпусе 16.
P.нутри двухступенчатого клапана-пульсатора 15 раположена аккумулирующая полость 17, связанная посредством каналов
18 и 19 и кольцевой расточки 20 с напорным каналом 21 через регулирующий дроссель
22 с напорной магистралью. Аккумулирующая полость 17 через каналы 23 контактирует с седлом клапана 24 по меньшей площади двухступенчатого клапана пульсатора 15 и имеет периодическую связь с замкнутой полостью 25 корпуса 16, первой и второй ступенями двухступенчатого клапана-пульсатора 15 и выхлопными каналами 26, которые расположены на корпусе
16, Регулировочная пружина 27 размещена в цилиндре 28 с бесштоковым поршнем 29, который постоянно соединен с ресивером
13 через обратный клапан 30, а бесштоковый поршень 29 имеет воэможность посредством дистанционного блока 31 управления изменять усилия сжатия упругого элемента регулируемой жесткости в виде пружины 27.
Виброплощадка работает следующим образом.
Энергоноситель под давлением ресиверов 13, которые постоянно соединены с напорной магистралью, поступает в рабочие полости в пневмокамеру, откуда через каналы 12, кольцевые расточки 10 эолотниковых распределителей 9 и напорные каналы 7 воздействует на пневмокамеру 4, которые
55 сообщают подвижные рамам 2. соответственно и форме 32, одновременное поступательное движение вверх, сжимая при этом упругие опоры 1, тем самым запасая энергию для резкого возврата формы 32. Одновременно энергоноситель через регулирующий дроссель 22, напорный канал 21, кольцевую расточку 20 и каналы 18 и 19 поступает в аккумулирующую полость
17 и через каналы 23 воздействует на седло клапана 24 по меньшей площади двухступенчатого клапана-пульсатора 13.
При достижении определенного давления, обусловленного усилием сжатия регулировочной пружины 27, бесштоковый поршень 29, который соединен с ресивером
13 через обратный клапан 30 и блок 31 управления и двухступенчатый клапан-пульсатор 15, приподнимается и энергоноситель через каналы 23 попадает в замкнутую полость 25. Затем происходит резкий заброс двухступенчатого клапана-пульсатора 15 по большей площади, а через штанги 14 происходит одновременное перемещение эолотниковых распределителей 9, кольцевые расточки 11 смещаются, и отсекается связь каналов 12 от напорных каналов 7. Тем самым рабочие полости 6 пневмокамеры отсоединяются от ресивера 13, а через выхлопные каналы 8 соединяются с атмосферой. Происходит сброс давления в рабочих полостях 6 и под действием энергии упругих опор 1 и собственного веса форма
32 возвращается вниз. Одновременно отсекается связь кольцевой расточки 20 с напорным каналом 21. ,Двухступенчатый клапан-пульсатор 17 под действием накопленной энергии энергоносителя в аккумулирующей полости 17 продолжает перемещаться и соединяет замкнутую полость 25 с выхлопными каналами
26. Происходит сброс давления в замкнутой полости 25, аккумулирующей полости 17, а двухступенчатый клапан-пульсатор 15 под действием усилия регулировочной пружины
27 возвращается в исходное положение, перекрывая выхлопные каналы 8, и возобновляет связь каналов 12 с напорными каналами 7 посредством кольцевых расточек 11, а также возобновляет связь кольцевой расточки 20 с напорным каналом 21, и цикл повторяется снова.
Формула изобретения
Виброплощадка, содержащая опертую на основание посредством упругих опор подвижную раму, контактирующую с основанием посредством силовой пневмокамеры, соединенную с источником давления через по крайней мере клапан-пульсатор, о т л ич а ю щ а я с я тем, что, с целью обеспече1668147
8 4 2 б 5 7 1 3
Составитель В.Новоженов
Техред М.Моргентал Корректор M.Ïoæo
Редактор В.Данко
Заказ 2614 Тираж 3 Р8 Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва. Ж-35, Раушская наб., 4/5
Производственно-издательский комбинат "Патент". г. Ужгород, ул.Гагарина, 101 ния возможности изготовления длинномерных иэделий и интенсификации процессов уплотнения за счет воздействия на бетонную смесь поличастотными виброимпульсами, она снабжена дополнительными установленными последовательно основному виброблоками, ресивером и соединенными с последним золотниковыми распределителями, подпружиненными относительно основания посредством упругого элемента регулируемой жесткости и соединенными друг с другом соосно посред5 ством горизонтально подвижных штанг, клапан-пульсатор выполнен двухступенчатым с аккумулирующей полостью и жестко связан с одним из золотников.
