Устройство для автоматического регулирования процесса производства серы

Устройство для автоматического регулирования процесса производства серы

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматизации химических производств, может быть использовано в химической промышленности в производстве серы и позволяет повысить производительность процесса. Устройство содержит реактор 1, воздушный газораспределительный аппарат 2, анализаторы 4 и 6 содержания диоксида серы и сероводорода в выходящем газе, анализатор 9 содержания сероводорода в поступающем газе, регулятор 10 концентрации кислорода, регулятор 12 соотношения расходов, блок 7 согласования, исполнительные механизмы 11 и 15 на линиях отходящего потока из воздушного газоразделительного аппарата и воздуха. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕl+lblA КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

0 (5ь

Ю

C) К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4692202/26 (22) 16.05.89 (46) 07.08.91. Бюл, hh 29 (71) Башкирское специальное конструкторско-технологическое бюро Научно-производственного объединения "Грознефтехим" (72) Р.М.Афлятунов, Ф.P.Èñìàãèëoâ, С.А.Моисеев, В.П,Никонов, Е.C.Áàèìáåòîàà и А.А.Захваткин (53) 66.012.52 (088,8) (56) Авторское свидетельство СССР

N . 631444, кл. С 01 В 17/02; 1977, Авторское свидетельство СССР

hk 648075, кл. С 01 В 17/02, 1972. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ПРОИЗВОДСТВА СЕРЫ

„„5U,;> 1668290 А1 (sl)s С 01 В 17/04, G 05 D 27/00 (57) Изобретение относится к области автоматизации химических производств, может быть использовано в химической промышленности в производстве серы и позволяет повысить производительность процесса.

Устройство содержит реактор 1, воздушный газораспределительный аппарат 2, анализаторы 4 и 6 содержания диоксида серы и сероводорода в выходящем газе, анализатор 9 содержания сероводорода в поступающем газе. регулятор 10 концентрации кислорода, регулятор 12 соотношения расходов, блок 7 согласования, исполнительные механизмы 11 и 15 на линиях . отходящего потока из воздушного газоразделительного аппарата и воздуха. 1 ф ил.

1668290

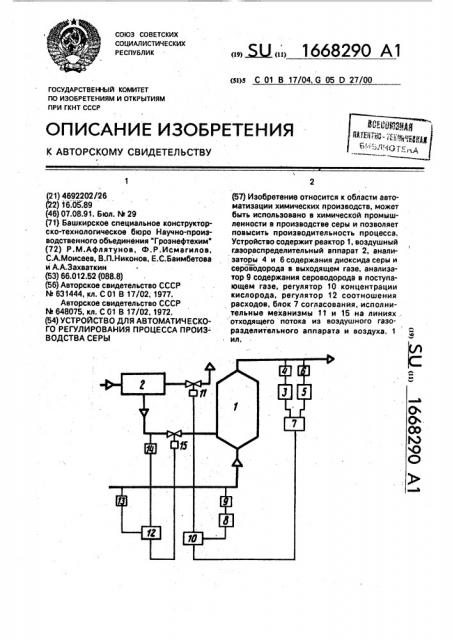

Изобретение относится к автоматизации химических производств и может быть использовано в химической промышленности в производстве серы, На чертеже изображена блок-схема предлагаемого устройства, Устройство содержит установку 1, воздушный газоразделительный аппарат 2, анализатор 3 содержания диоксида серы в выходящих газах с датчиком 4, анализатор

5 содержания сероводорода в выходящих газах с датчиком 6, блок 7 согласования, анализатор 8 содержания сероводорода в поступающем газе с датчиком 9, регулятор

10 концентрации кислорода в поступающем воздухе, исполнительный механизм 11 для регулирования концентрации Oz, регулятор

12 соотношения расходов воздух-HzS-содержащий газ, датчик 13 расхода Н $-содержащего газа, датчик 14 расхода воздуха, исполнительный механизм 15 на линии подачи воздуха, Устройство работает следующим образом.

Стехиометрическое соотношение HzSсодержащий газ-воздух поддерживается регулятором 12 соотношения, получающим сигналы о расходе воздуха от датчика 14 и о расходе Нг$-содержащего газа от датчика t3, путем воздействия на исполнительный механизм 15 на линии подачи воздуха на установку.

Воздух на установку подается через воздушный гаэоразделительный аппарат, где происходит обогащение его кислородом ! в йределах 40-80;ь в зависимости от положения исполнительного механизма 11 на линии отходящего потока из аппарата, при этом общий расход обогащенного потока остается постоянным, Сигнал на исполнительный механизм 11 подается регулятором

10 концентрации, вход которого связан с выходом анализатора 9 концентрации сероводорода в поступающем сероводородсодержащем газе. Корректирующий вход регулятора 10 связан через блок 7 согласования с анализатором 3 диоксида серы с датчиком 4 и анализатором 5 сероводорода с датчиком 6, в выходящих газах с установки. Таким образом, регулятор поддерживает соотношение сероводород-кислород более точно, изменяя концентрацию кислорода в поступающем воздухе в пределах

40-80 в зависимости от изменения концентрации сероводорода в поступающем газе с коррекцией по содержанию сероводорода и двуокиси серы в выходящих газах с установки, при этом общий расход потока обогащенного воздуха остается постоян5 ным в пределах установленного регулятором 12 соотношения значения.

Использование предлагаемого устройства автоматического регулирования позволит повысить качество регулирования за

10 счет более точного поддержания соотношения сероводород-кислород с сохранением псевдоожиженного слоя катализатора, что позволяет повысить производительность установки на 5-5,5 по получению серы и

15 полностью исключить выбросы в атмосферу сероводорода и диоксида серы из установФормула изобретения

20 Устройство для автоматического регулирования процесса производства серы р использованием воздушного газораспределительного аппарата и реактора с псевдоожиженным слоем катализатора, 25 содержащее регулятор соотношения, входы которого связаны с датчиками расхода сероводородсодержащего газа и воздуха, а выход — с исполнительным механизмом на линии подачи воздуха, анализаторы содер30 жания сероводорода в поступающем в реактор сероводородсодержащем газе, двуокиси серы и сероводорода в выходящем из реактора газе, и блок согласования, о тл и ч а ю щ е е с я тем, что, с целью повыше35 ния производительности длительности процесса эа счет повышения точности регулирования соотношения сероводородкислород, оно дополнительно содержит регулятор концентрации кислорода в

40 поступающем в реактор воздухе и исполнительный механизм на линии отходящего потока из воздушного газораспределительного аппарата, при этом анализаторы двуокиси серы и сероводорода в выходящем из

45 реактора газе подключены к входам блока согласования, выход которого соединен с первым входом .регулятора концентрации кислорода в поступающем в реактор воздухе, подключенного своим вторым входом к

50 анализатору содержания сероводорода в поступающем в реактор сероводородсодержащем газе, а выходом — к исполнительному механизму на линии отходящего потока из воздушного газораспределительного аппарата,
